Замена крышки вентилятора шлифовальной машины Clarke Floor Sander 07014A 2012

Перед началом убедитесь, что шлифовальная машина отключена от сети и выключена.

Поверните и потяните обойму пылевого мешка, чтобы отсоединить её от гнутой трубы.

Снимите пылевой мешок.

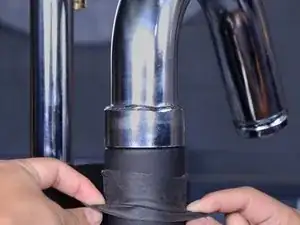

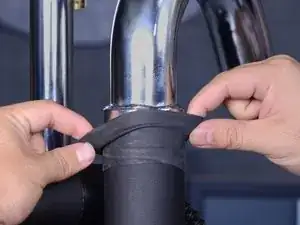

Опустите резиновую манжету вниз по гнутой трубе, чтобы открыть гнездо трубы.

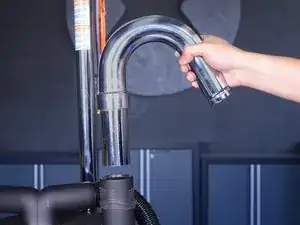

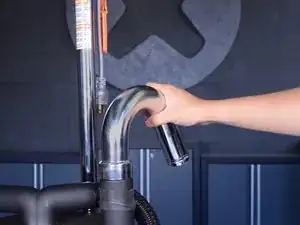

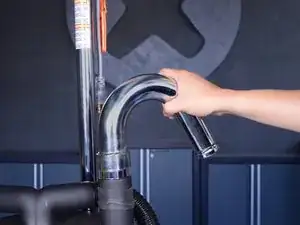

Схватите гнутую трубу руками и потяните вверх, одновременно проворачивая, чтобы отсоединить её от корпуса вентилятора.

Снимите гнутую трубу.

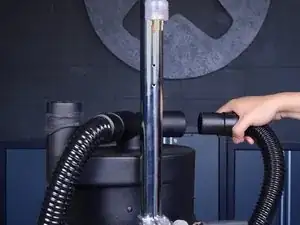

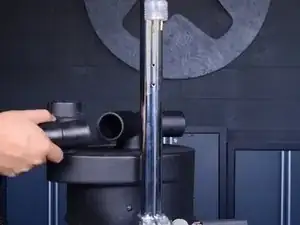

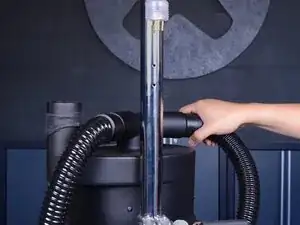

Поверните и потяните, чтобы отсоединить оба всасывающих шланга от корпуса вентилятора.

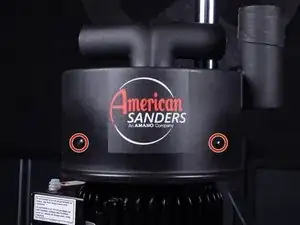

Снимите четыре крестовые винта длиной 22 мм по окружности боковой части корпуса вентилятора.

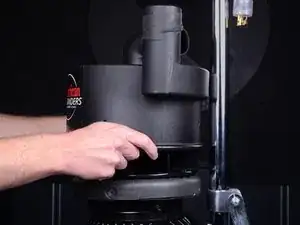

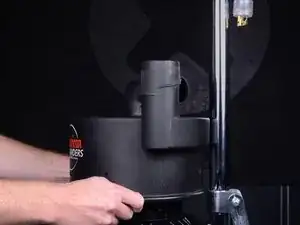

Поднимите корпус вентилятора вверх и сдвиньте его с узла вентилятора.

Снимите корпус вентилятора.

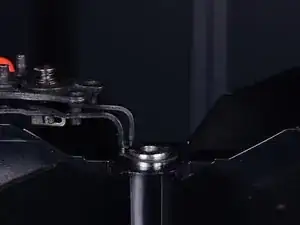

Используйте щипцы для стопорных колец, чтобы снять фиксирующее кольцо с верхней части оси вентилятора.

Совет при сборке: При установке этого фиксирующего кольца убедитесь, что оно располагается в канавке оси.

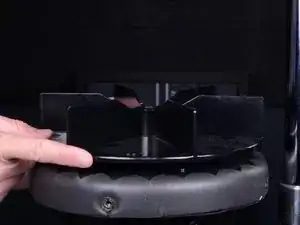

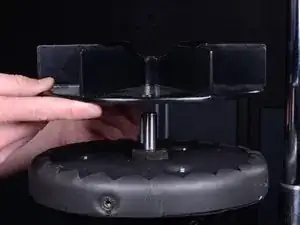

Поднимите и снимите крыльчатку вентилятора.

В зависимости от возраста шлифовальной машины это может быть очень трудно. Если возникают затруднения, перейдите к следующему шагу, где показано, как поддеть крыльчатку.

Совет при сборке: При повторной установке крыльчатки убедитесь, что она насажена на ось достаточно глубоко, чтобы располагаться ниже канавки для фиксирующего кольца оси.

Выполните этот шаг, если у вас возникают трудности со снятием крыльчатки.

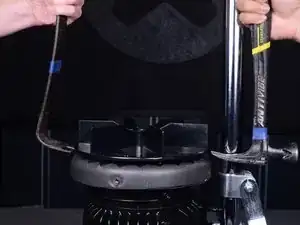

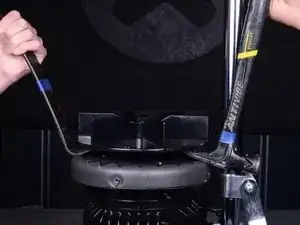

Вставьте ломик или когтевую часть молотка под противоположные стороны крыльчатки.

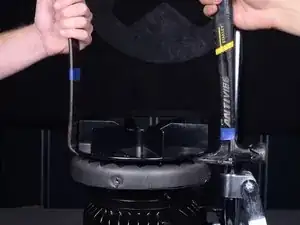

Медленно подденьте с обеих сторон, пока крыльчатка не ослабнет на оси.

Снимите крыльчатку вентилятора.

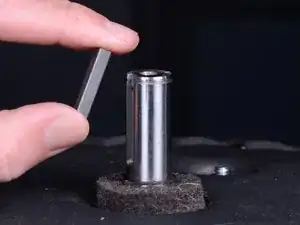

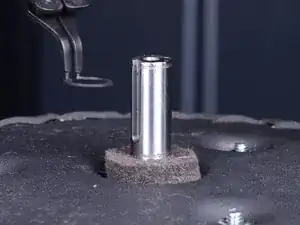

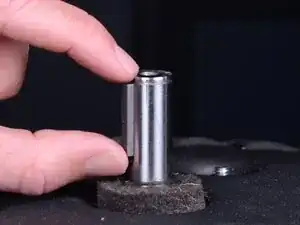

Снимите шпонку оси с оси вентилятора.

Совет при сборке: При замене шпонки смазать ось и шпонку машинным маслом.

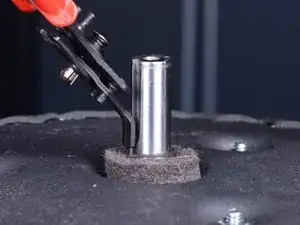

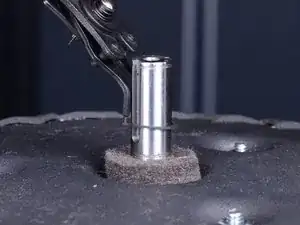

Используйте щипцы для стопорных колец, чтобы раскрыть и снять фиксирующий зажим у основания оси вентилятора.

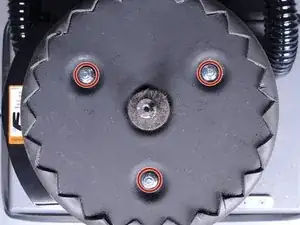

Снимите три гайки 7/16" (подойдут 11 мм), крепящие монтажную пластину вентилятора.

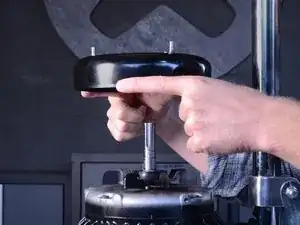

Поднимите монтажную пластину вентилятора и снимите её с моторного узла.

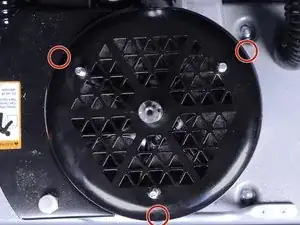

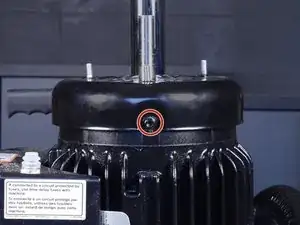

Используйте шестигранный ключ 3/16", чтобы снять три болта длиной 16 мм по боковой стороне крышки вентилятора.

На этих болтах установлены пружинные шайбы. Обязательно сохраните шайбы для повторной установки.

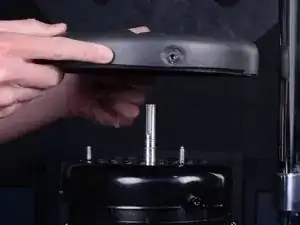

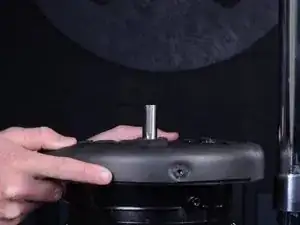

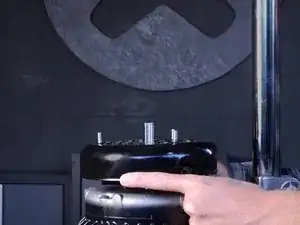

Поднимите крышку вентилятора и снимите её с моторного узла.

Советы при сборке:

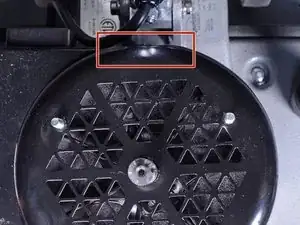

При установке крышки вентилятора обратите внимание, что крышка не идеально круглая. Есть слегка прямоугольный край, который должен располагаться вблизи ручки шлифовальной машины.

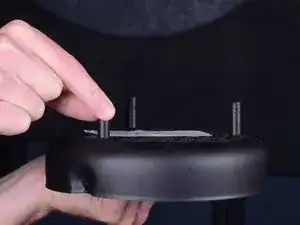

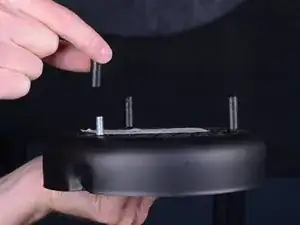

Ваша запасная деталь, скорее всего, будет иметь заглушки на болтах крышки вентилятора. Обязательно снимите их перед установкой крышки вентилятора.
