Замена сборки перепускного клапана Titan Airless Sprayer IMPACT 410
Используйте это руководство для замены сборки перепускного клапана в вашем безвоздушном распылителе Titan Impact 410.
Шаг 1
Прежде чем начать, обязательно выполните процедуру сброса давления, описанную в руководстве пользователя, перед выключением распылителя и отключением насоса.
Выключите и отключите распылитель от сети.
Шаг 2

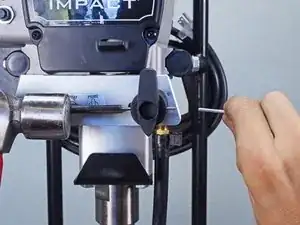

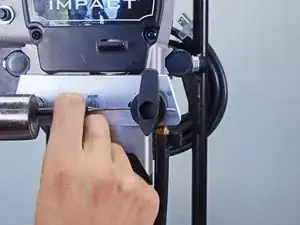

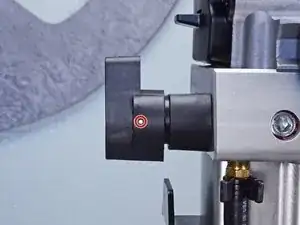

Используйте кернер с плоским концом и молоток, чтобы выбить шпоночный штифт из ручки клапана слева направо.
Шаг 3

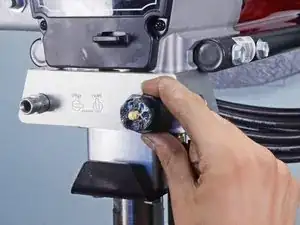

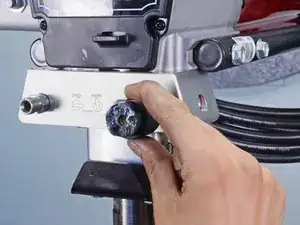

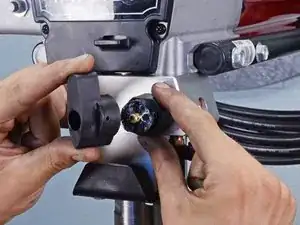

Снимите ручку клапана с основания кулачка.
При сборке нанесите смазку на основание кулачка перед повторной установкой ручки клапана.
Шаг 4

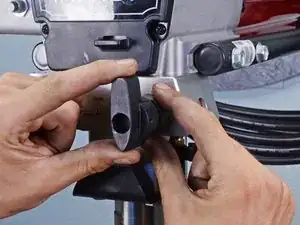

Снимите основание кулачка.
Шаг 5

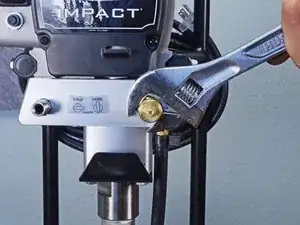

Используйте гаечный ключ 13/16" или разводной ключ, чтобы ослабить сборку перепускного клапана.
Поворачивайте ключ против часовой стрелки.
Шаг 6

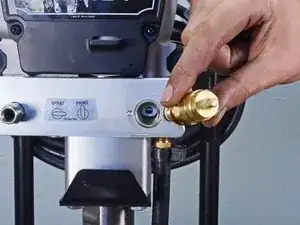

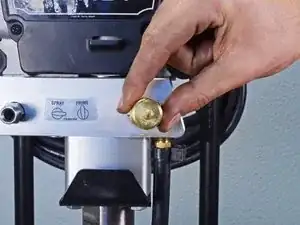

Снимите сборку перепускного клапана.
При сборке обязательно замените медную гроверовую шайбу, входящую в комплект сборки перепускного клапана.
Заключение
Для повторной сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
