Замена уплотнений распылителя Titan Airless IMPACT 410

Перед началом убедитесь, что следовали процедуре сброса давления, описанной в руководстве пользователя, перед отключением питания распылителя и отсоединением насоса.

Выключите и отключите распылитель от сети.

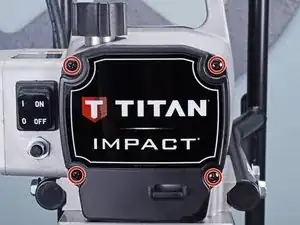

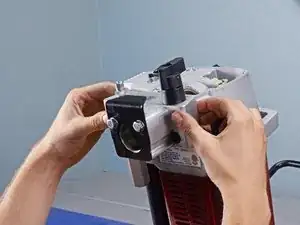

Используйте отвертку Phillips, чтобы вынуть четыре винта длиной 15 мм, крепящие переднюю крышку.

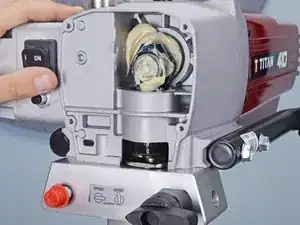

Снимите переднюю крышку.

Подключите сетевой шнур.

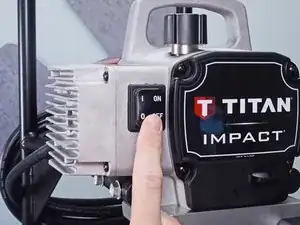

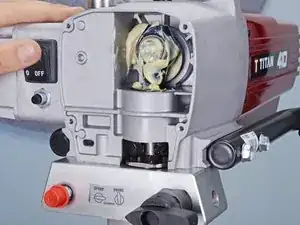

Нажимайте кнопку включения/выключения, пока насос не остановится в нижнем положении рабочего хода.

Выключите распылитель и отключите его от сети перед продолжением.

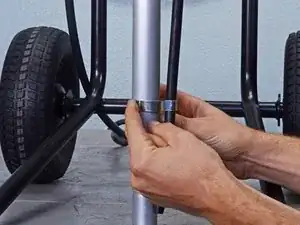

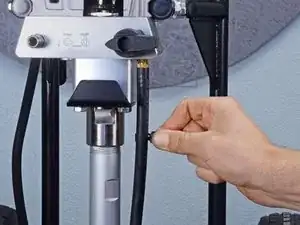

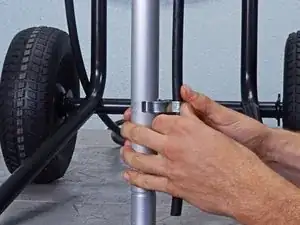

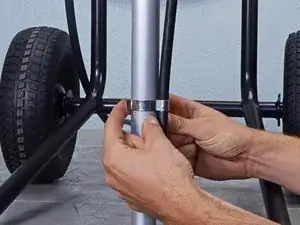

Сожмите зажим возвратного шланга и сдвиньте его вниз, чтобы открыть соединитель.

Снимите прижимную скобу с корпуса всасывающего клапана пальцами.

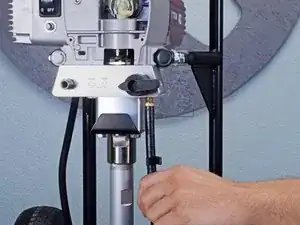

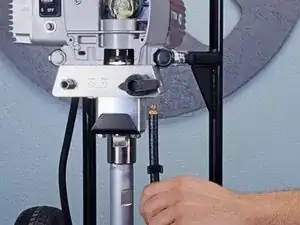

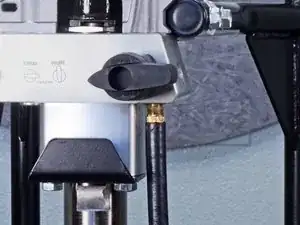

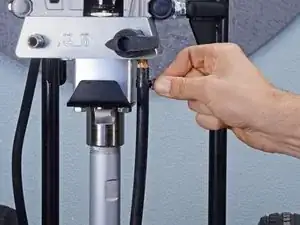

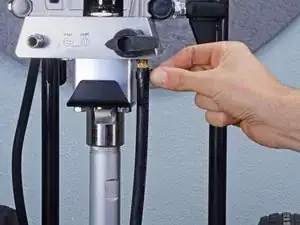

Используйте гаечный ключ 7/16", чтобы открутить возвратный шланг.

Снимите возвратный шланг.

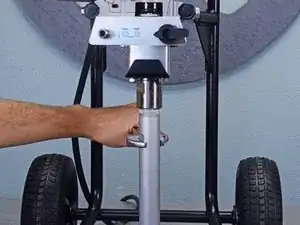

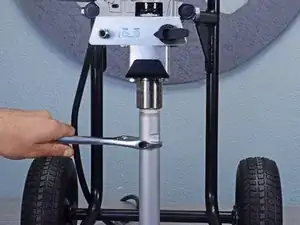

Используйте раздвижной гаечный ключ, чтобы ослабить и снять корпус всасывающего клапана.

Положите распылитель горизонтально на его черные металлические направляющие перед продолжением.

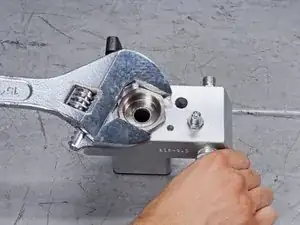

Используйте раздвижной гаечный ключ, чтобы ослабить корпус впускного клапана, соединенный с блоком насоса.

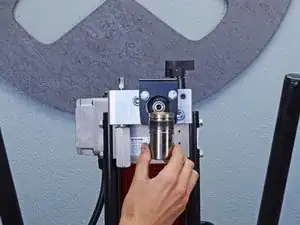

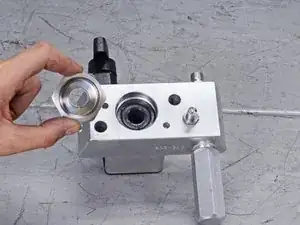

Снимите корпус впускного клапана.

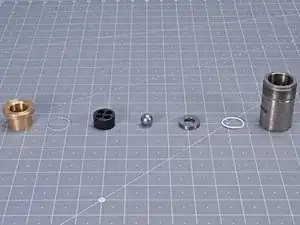

Если вы заменяете впускной клапан, обратите внимание на порядок установки от первого к последнему (Тефлоновое уплотнительное кольцо первым и втулка поршня последней):

Тефлоновое уплотнительное кольцо

Седло впускного клапана

Шарик впускного клапана

Шайба впускного клапана

Нейлоновая шайба

Втулка поршня

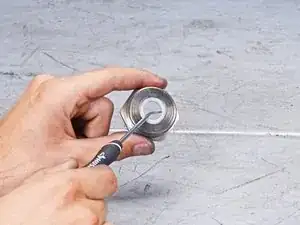

Используйте шестигранный ключ 5/16", чтобы ослабить и снять фиксатор выхлопного клапана.

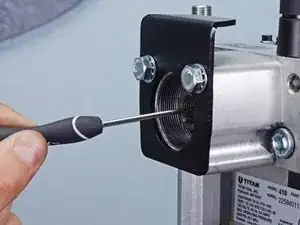

Используйте инструмент-поддевалку, чтобы извлечь седло выхлопного клапана.

Извлеките шарик выхлопного клапана.

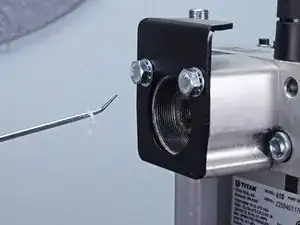

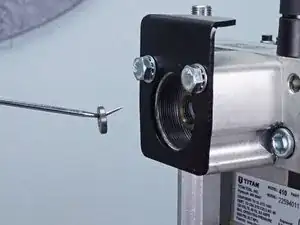

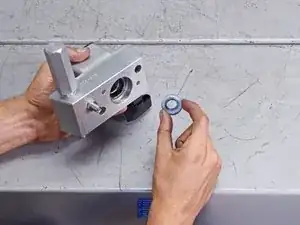

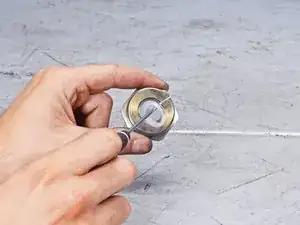

Снимите уплотнительное кольцо.

Снимите клетку выхлопного клапана.

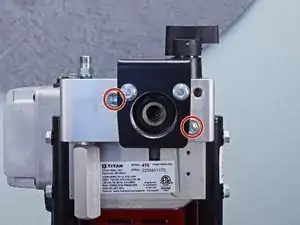

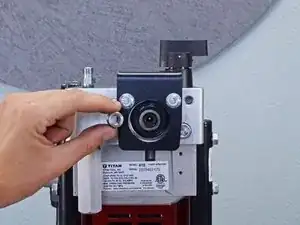

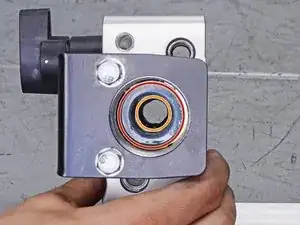

Используйте шестигранный ключ 3/8", чтобы ослабить и вынуть два винта, крепящие блок насоса.

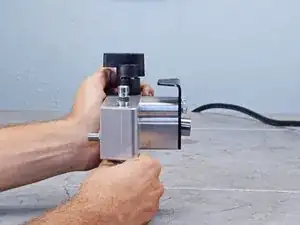

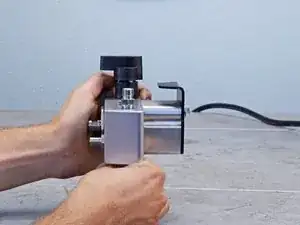

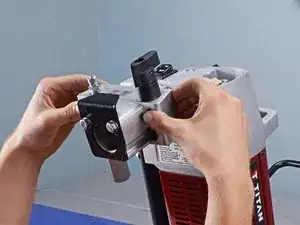

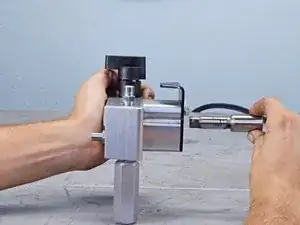

Оттяните блок насоса от распылителя, чтобы отделить его от корпуса насоса.

Поднимите блок насоса вверх, чтобы вытащить шток поршня из его паза в корпусе насоса.

Снимите корпус насоса.

Толкните поршень через блок насоса ладонью.

Для этого может потребоваться значительная сила.

Извлеките поршень.

При повторной сборке смажьте поршень перед его установкой обратно в блок насоса.

Используйте раздвижной гаечный ключ, чтобы ослабить и снять фиксирующую гайку.

Снимите направляющую поршня с фиксирующей гайки.

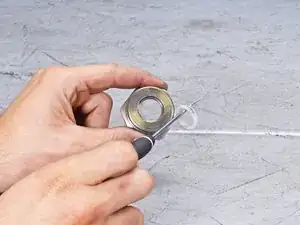

Используйте пробойник и молоток, чтобы извлечь верхний упаковочный узел.

Повторите ту же процедуру для нижнего упаковочного узла.

При сборке используйте прилагаемый направляющий инструмент для установки упаковочных узлов. Уплотнения начнут сжиматься после извлечения из направляющей, поэтому немедленно собирайте поршень.
