Замена уплотнительного узла пульверизатора Titan Airless IMPACT 410 RX-80
Используйте это руководство для замены уплотнительного узла на распылительной насадке RX-80.
Для получения дополнительной информации по технике безопасности обратитесь к Руководству по эксплуатации.
Шаг 1
Перед началом убедитесь, что выполнили процедуру сброса давления, описанную в руководстве пользователя, прежде чем разбирать распылитель.

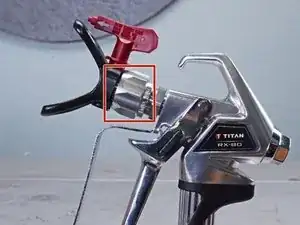

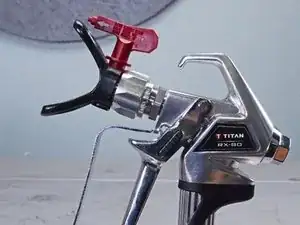

Используйте разводной ключ, чтобы ослабить корпус сопла.
Шаг 2

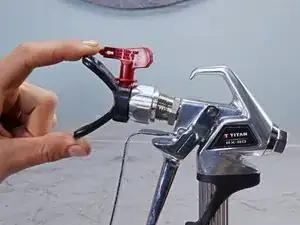

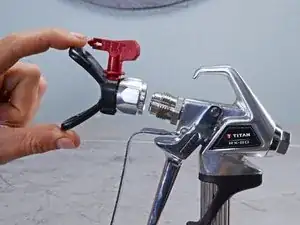

Снимите сопло и защитный кожух сопла.
Шаг 3
Используйте разводной ключ, чтобы ослабить диффузор.
Шаг 4

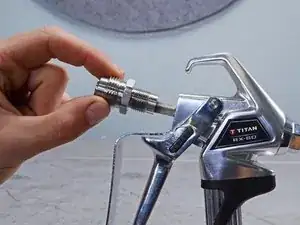

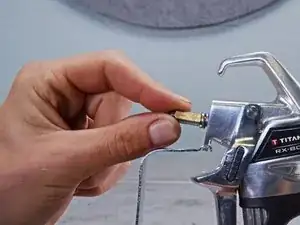

Стяните диффузор прямо с уплотнительного узла, чтобы снять его.
Шаг 5

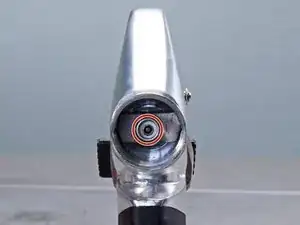

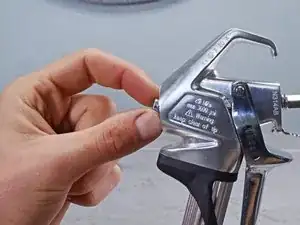

Используйте разводной ключ, чтобы ослабить задний корпус на тыльной стороне распылителя.
Шаг 6

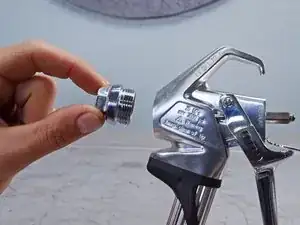

Стяните задний корпус прямо с распылителя, чтобы снять его.
Шаг 7

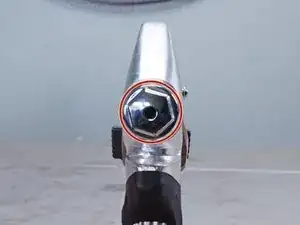

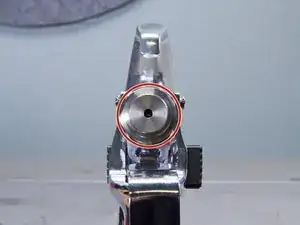

Используйте торцевой ключ 3/8 дюйма, чтобы ослабить фиксирующую гайку на задней части распылителя.

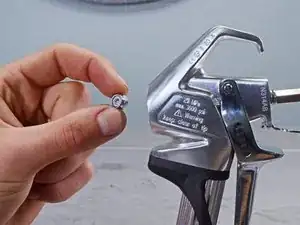

Стяните фиксирующую гайку прямо с распылителя, чтобы снять её.
Шаг 8

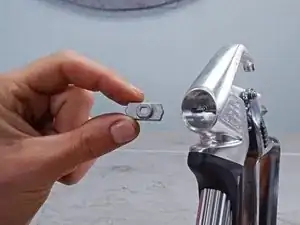

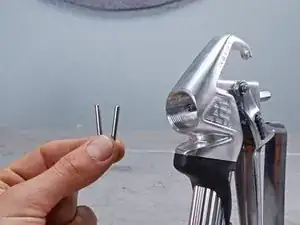

Используйте пальцы или инструмент-захват, чтобы вынуть пластину втягивателя и её два направляющих штифта из распылителя.
Шаг 9

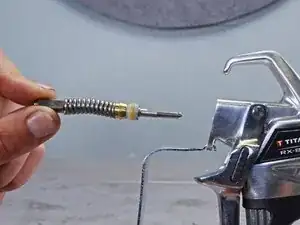

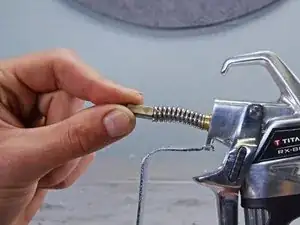

Вытащите уплотнительный узел через переднюю часть распылителя, чтобы снять его.
Это может потребовать значительного усилия.
При сборке сожмите курок при установке уплотнительного узла.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
