Замена конденсаторов Titan Airless Sprayer IMPACT 410

Прежде чем начинать, убедитесь, что вы выполнили процедуру сброса давления, описанную в руководстве пользователя, перед отключением питания краскопульта и отсоединением насоса.

Выключите и отключите распылитель от сети.

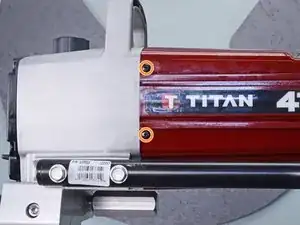

Используйте крестовую отвертку, чтобы снять четыре винта длиной 12 мм (по два с каждой стороны), удерживающие крышку мотора.

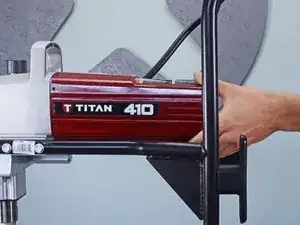

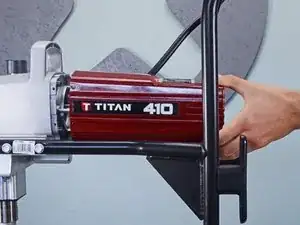

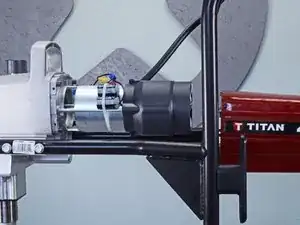

Снимите крышку мотора, потянув её прямо вверх от мотора.

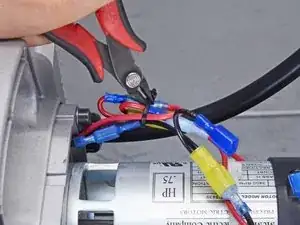

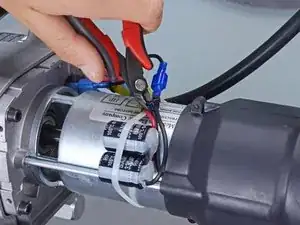

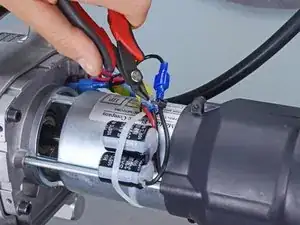

Используйте бокорезы или ножницы, чтобы перерезать две стяжки, связывающие положительный и отрицательный провода конденсатора.

При сборке замените стяжки.

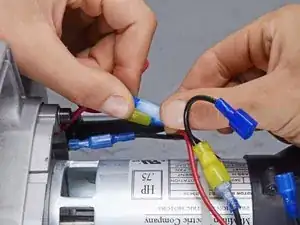

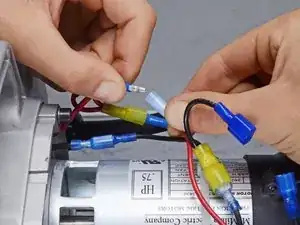

Отсоедините клемму «лопатка» чёрного отрицательного провода.

Всегда держитесь за разъёмы кабелей, а не за сами провода.

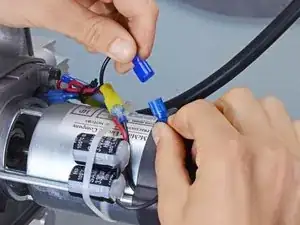

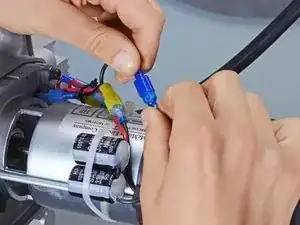

Отсоедините «пуля»-разъём красного положительного провода.

Всегда держитесь за разъёмы кабелей, а не за сами провода.

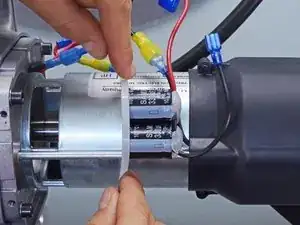

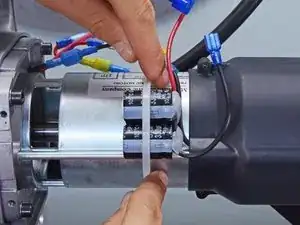

Возьмитесь за стяжку и сдвиньте её с конденсаторов.

Если вы уже разрядили конденсаторы, пропустите этот шаг.

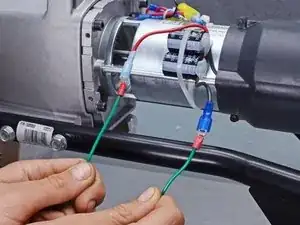

Следуйте этому руководству, чтобы разрядить конденсаторы.

Конденсаторы слабо приклеены к корпусу мотора.

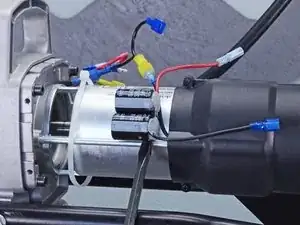

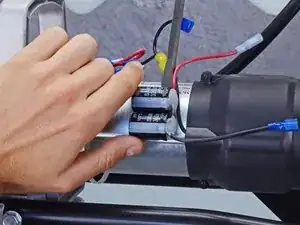

Вставьте плоскую отвёртку под конденсаторы, между нижней ячейкой и клеем.

Подденьте, чтобы отделить нижнюю ячейку от корпуса мотора.

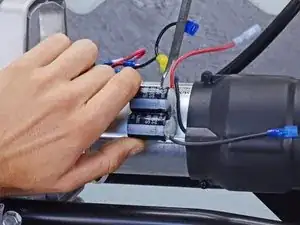

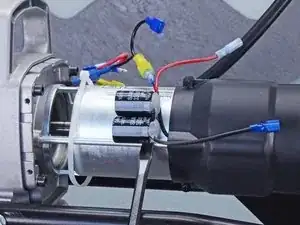

Вставьте плоскую отвёртку под конденсаторы, между верхней ячейкой и клеем.

Подденьте, чтобы отделить оставшуюся часть конденсатора от корпуса мотора.

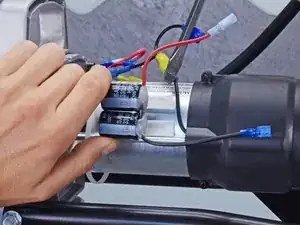

Снимите конденсатор.

При сборке, если клей потерял липкость, замените его двухсторонним пористым скотчем.
