Замена узла регулировки давления распылителя Titan Airless IMPACT 410

Перед началом убедитесь, что выполнена процедура сброса давления, описанная в руководстве пользователя, перед отключением питания распылителя и отделением насоса.

Выключите и отключите распылитель от сети.

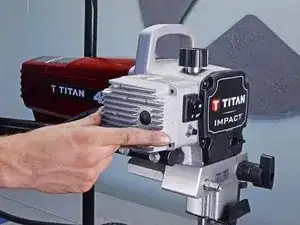

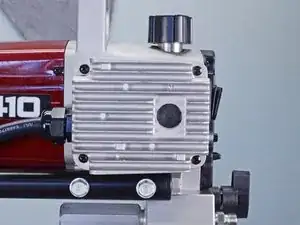

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 12 мм, удерживающие сборку контроллера двигателя.

Не пытайтесь полностью снять сборку контроллера двигателя, так как она подключена к корпусу кабелями.

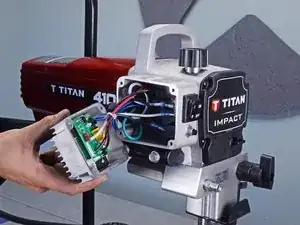

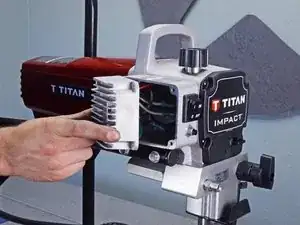

Вытащите сборку контроллера двигателя и отведите в сторону, чтобы обнажить кабели.

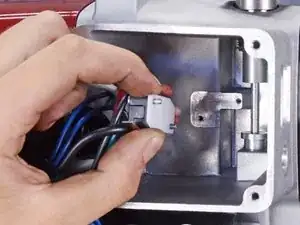

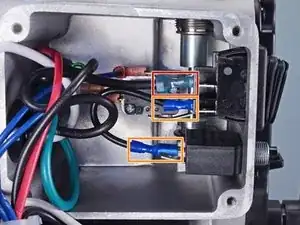

Используйте плоскогубцы с тонкими носами или пальцы, чтобы отсоединить два крепежных контакта от выключателя питания.

Отсоедините один крепежный контакт от автоматического выключателя.

Запомните порядок кабелей и их разъемов для облегчения сборки.

Отсоедините оставшийся крепежный контакт от выключателя питания.

Отсоедините перемычку-контакт между выключателем питания и автоматическим выключателем.

Черный перемычечный кабель с темно-синими разъемами не прикреплен к остальной части сборки.

Запомните порядок кабелей и их разъемов для облегчения сборки.

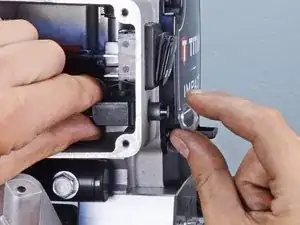

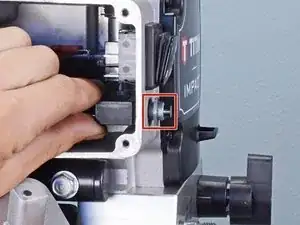

Пальцами открутите и снимите гайку автоматического выключателя.

Снимите автоматический выключатель.

Используйте плоскую отвертку, чтобы нажать на защёлки, расположенные сверху и снизу выключателя питания.

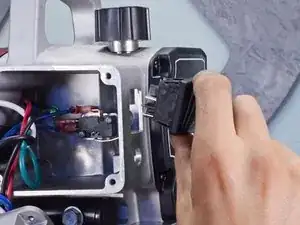

Удерживая защёлки нажатими, выдавите выключатель питания через вырез.

Снимите выключатель питания.

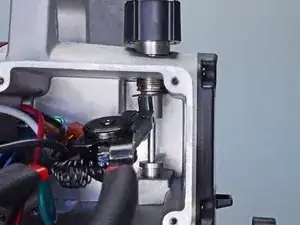

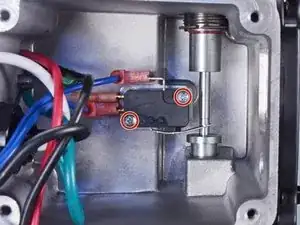

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 17 мм, удерживающие контактный переключатель.

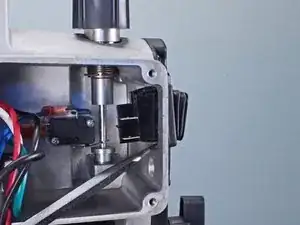

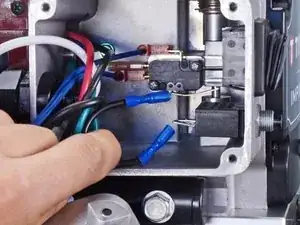

Отведите контактный переключатель от толкателя и поместите его на дно корпуса.

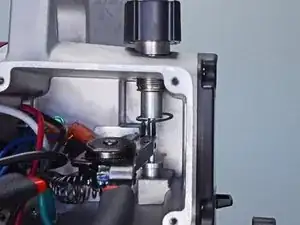

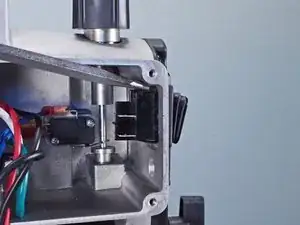

Используйте щипцы для стопорных колец, чтобы снять фиксирующее кольцо с верхней части толкателя.

При сборке установите новое кольцо плоской стороной вниз.

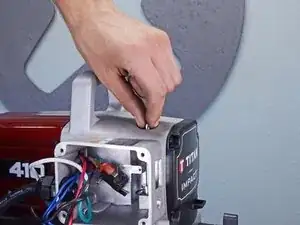

Ослабьте ручку регулировки давления.

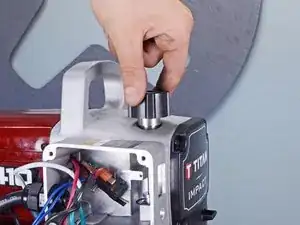

Снимите ручку регулировки давления.

Снимите пружину регулировки давления.

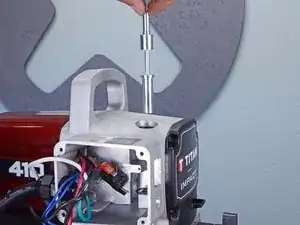

Снимите толкатель.
