Замена шлифовального диска на орбитальной шлифовальной машине American Sanders EZSand 07163A 2017

Перед началом работы убедитесь, что шлифовальная машина отключена от сети и выключена.

Аккуратно наклоните машину назад и положите её на бок, чтобы открыть три шлифовальные подушки снизу.

Отделите шлифовальный диск с креплением на липучке от ведущего узла.

Используйте шестигранный ключ или насадку на дрель размером 3 мм, чтобы вывернуть шесть винтов длиной 11,9 мм, крепящих ведущую подушку.

Снимите ведущую подушку со шлифовального диска.

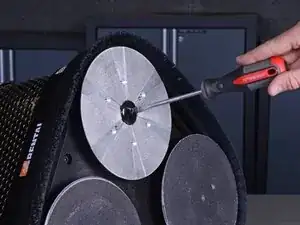

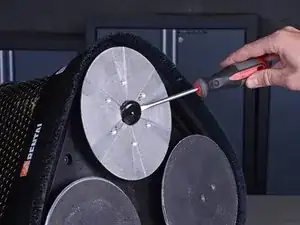

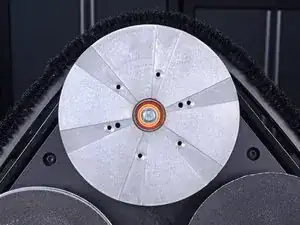

Используйте плоскую отвёртку, чтобы поддеть и снять резиновую заглушку в центре шлифовального диска.

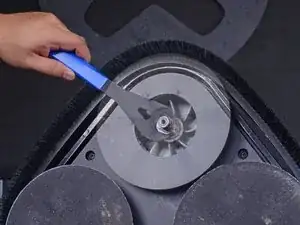

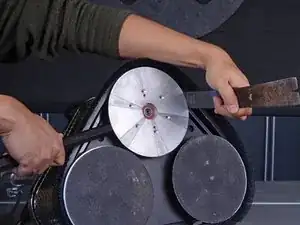

Подведите тонкий ключ размером 22 мм под шлифовальный диск и зацепите его за плоскую часть вала двигателя, чтобы предотвратить проворачивание вала.

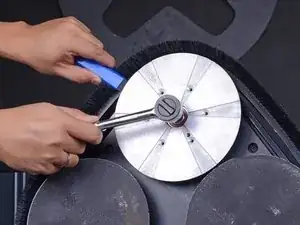

Используйте головку размером 11 мм и ключ-трещотку, чтобы вывернуть болт длиной 16,5 мм, крепящий шлифовальный диск к валу двигателя.

При откручивании болта прикладывайте противодействующий момент к ключу на валу, чтобы шлифовальный диск не проворачивался.

Возьмите две монтажные лопатки и вставьте их под шлифовальный диск как можно ближе к валу.

Прикладывайте усилие к лопаткам в противоположных направлениях, чтобы аккуратно снять шлифовальный диск с вала.

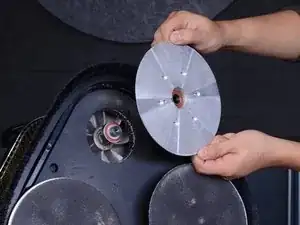

Снимите шлифовальный диск с напольной шлифовальной машины.

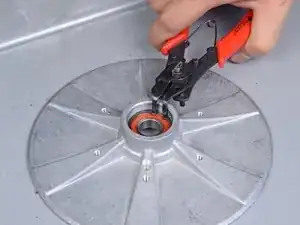

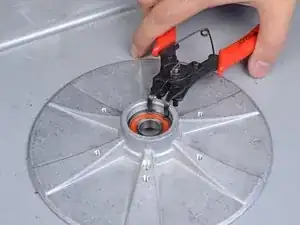

Используйте плоскогубцы для стопорных колец, чтобы сжать удерживающее кольцо внутри ведущего узла, и снимите его со шлифовального диска.

Для облегчения снятия можно использовать маленькую плоскую отвёртку, чтобы поддеть удерживающее кольцо.

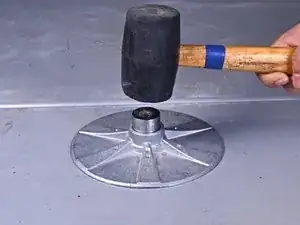

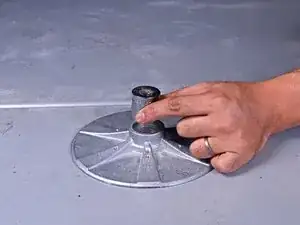

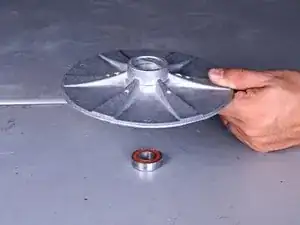

Поместите головку размером 15/16" в центр шлифовального диска и используйте молоток, чтобы выбить подшипник из диска.
