Замена конденсатора Titan High Pressure Airless Sprayer Elite 3000
Используйте это руководство, чтобы заменить и разрядить конденсатор в вашем распылителе Titan Elite 3000 High Pressure Airless.
ПРЕДУПРЕЖДЕНИЕ: Чтобы гарантировать разряд конденсатора, держите распылитель отключённым от сети не менее 20 минут перед началом ремонта.
Шаг 1
Перед началом убедитесь, что вы выполнили процедуру сброса давления, описанную в руководстве пользователя, перед выключением распылителя и отключением насоса.
Выключите и отключите распылитель от сети.
Перед продолжением положите распылитель горизонтально.
Шаг 2

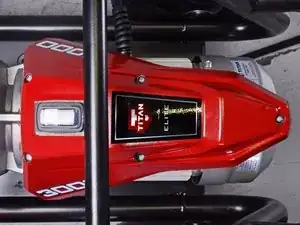

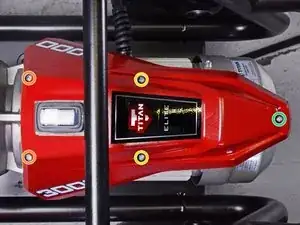

Используйте крестовую отвёртку, чтобы снять пять винтов, удерживающих верхнюю крышку:
Два винта длиной 48 мм
Два винта длиной 28 мм
Один винт длиной 25 мм
Шаг 3
Не пытайтесь полностью снять верхнюю крышку, поскольку она соединена с корпусом кабелями.

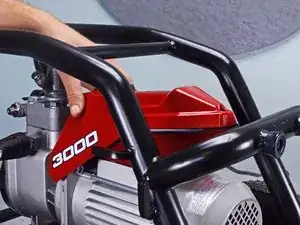

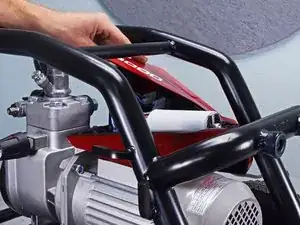

Поднимите верхнюю крышку и отведите её в сторону, чтобы открыть доступ к конденсатору под ней.
Шаг 4

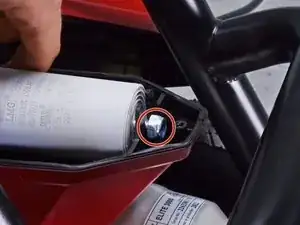

Используйте гаечный ключ на 13 мм, чтобы ослабить гайку конденсатора настолько, чтобы конденсатор можно было приподнять.
Шаг 5

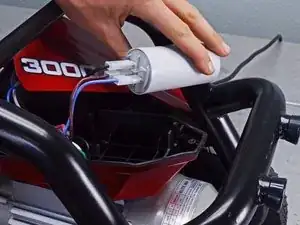

Извлеките конденсатор из его крепления, чтобы получить доступ к разъёмам проводки.
Шаг 6

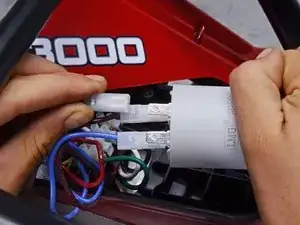

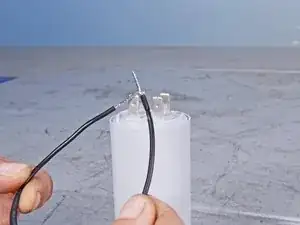

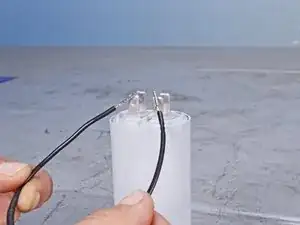

Отсоедините верхний штыревой разъём конденсатора.
Держите разъём за основание прозрачной головки, а не за сам провод.

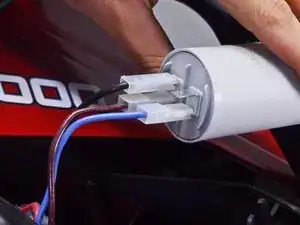

Повторите эту процедуру для двух остальных разъёмов.
При сборке используйте третью фотографию в качестве ориентира для подключения проводов правильных цветов.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
