Ремонт пистолета Graco Paint Sprayers 17C325 2015
Следуйте этому руководству, чтобы разобрать и собрать протекающий, забитый или иначе неисправный распылительный пистолет модели Graco 17C325.
При разборке пистолета уделите время очистке всех деталей мылом, водой и щёткой перед сборкой и при необходимости замените изношенные детали, которые входят в комплект ремонта пистолета (номер детали 288817).
Фильтр не включён в комплект ремонта, но во время переборки может быть полезно очистить или заменить его.
Шаг 1
Перед началом убедитесь, что выполнена процедура сброса давления, описанная в инструкции по эксплуатации, прежде чем отключать и разбирать распылительный пистолет.

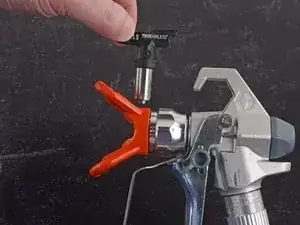

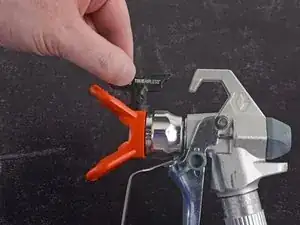

Вытяните распылительную насадку прямо вверх и выньте её из корпуса в передней части пистолета.
Шаг 2

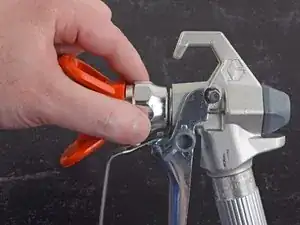

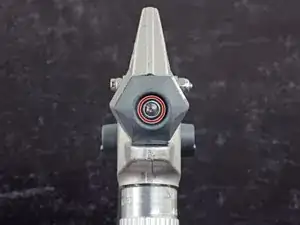

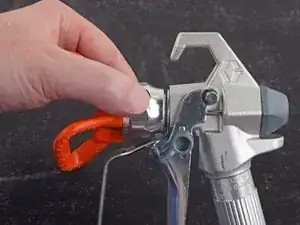

Используйте пальцы, чтобы открутить и снять защиту сопла.
Возможно, потребуется использовать разводной ключ, чтобы ослабить гайку.
Шаг 3

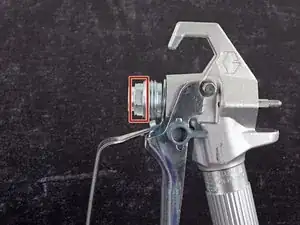

Используйте торцевую головку 5/16" и трещотку, чтобы снять фиксирующую гайку, удерживающую заднюю крышку на задней части пистолета.
Замените фиксирующую гайку на новую, входящую в комплект ремонта пистолета.
Шаг 4

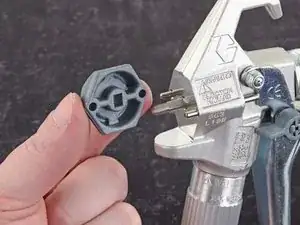

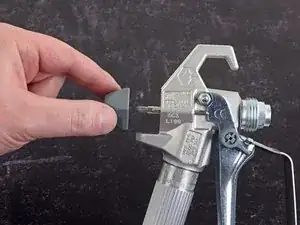

Снимите заднюю крышку, потянув её прямо с конца пистолета.
Совет при сборке: Убедитесь, что отверстия в задней крышке совмещены с направляющими штифтами и иглой.
Шаг 5

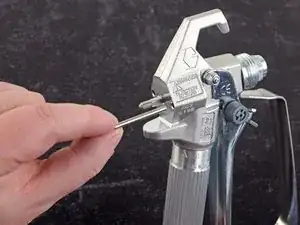

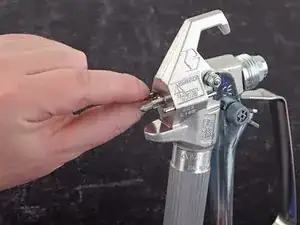

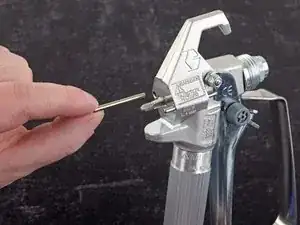

Вытяните два направляющих штифта прямо из пистолета.
Шаг 6

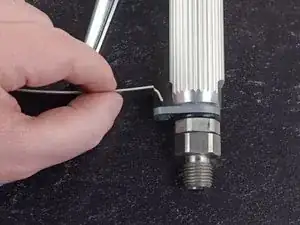

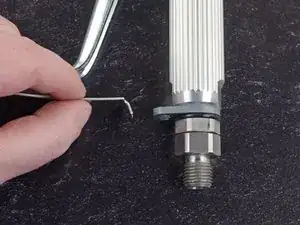

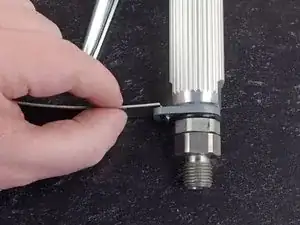

Подожмите защиту курка вверх, чтобы отсоединить её от защёлки внизу рукоятки.
Шаг 7

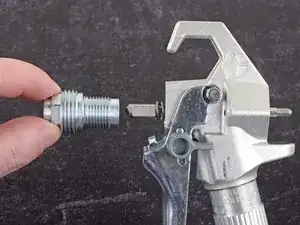

Используйте гаечный ключ 5/8", чтобы снять седло клапана с передней части пистолета.
Это также позволит полностью снять защиту курка.
Замените седло клапана на новое, входящее в комплект ремонта пистолета. При переустановке затяните седло клапана с моментом 26–32 фут‑фунт.
Шаг 8

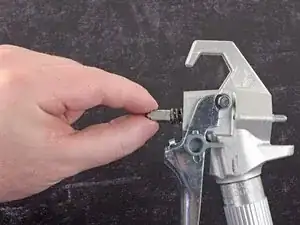

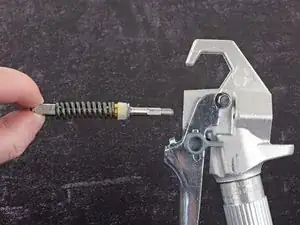

Возьмитесь за передний конец иглы пистолета и вытяните её прямо из корпуса.
Замените иглу на новую, входящую в комплект ремонта пистолета.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
