Замена узла предохранительного клапана Titan Elite 3000 безвоздушного распылителя высокого давления
Используйте это руководство для замены узла предохранительного клапана в вашем Titan Elite 3000 безвоздушном распылителе высокого давления.
Шаг 1

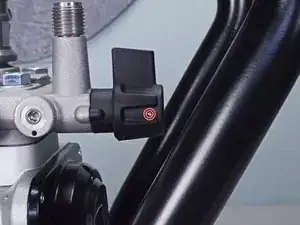

Перед началом обязательно следуйте процедуре сброса давления, указанной в руководстве пользователя, прежде чем выключать распылитель и отключать насос.
Выключите и отключите распылитель от сети.
Ложите распылитель горизонтально перед продолжением.
Шаг 2

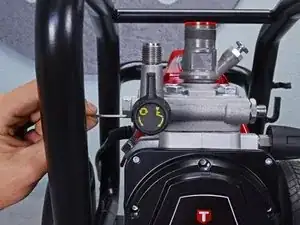

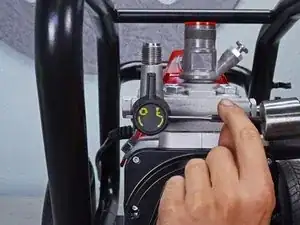

Используйте ударный штифт и молоток, чтобы выбить штифт из ручки клапана справа налево.
Шаг 3

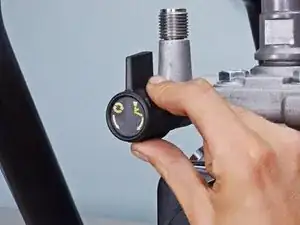

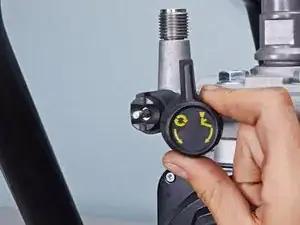

Снимите ручку клапана прямо вверх с основания кулачка.
Шаг 4

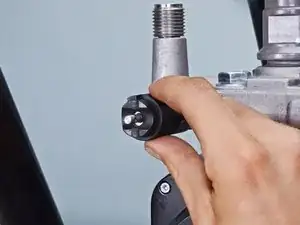

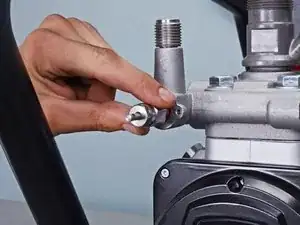

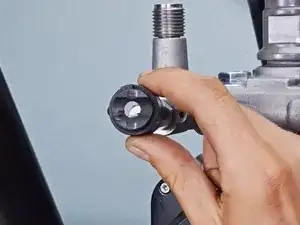

Снимите основание кулачка.
Шаг 5

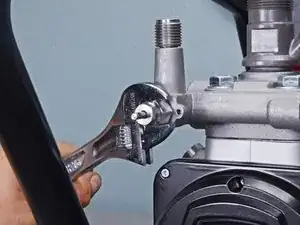

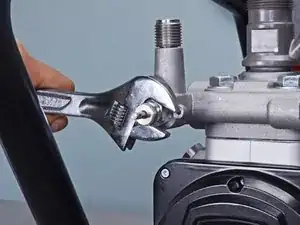

Используйте ключ на 17 мм, чтобы ослабить узел предохранительного клапана.
Шаг 6

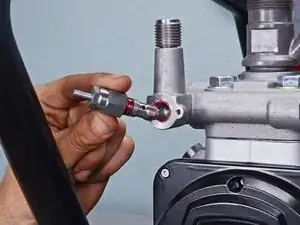

Снимите узел предохранительного клапана.
Ваш узел может иметь красный фиксатор резьбы вокруг своей резьбы.
При повторной сборке рассмотрите возможность нанесения нового фиксатора резьбы на ваш заменяемый узел.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
