Замена двигателя и патрона Porter Cable 690LR

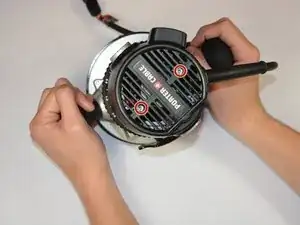

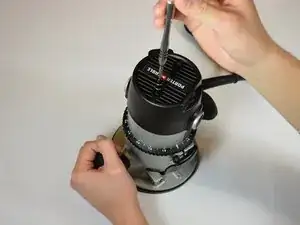

Используйте отвёртку Torx, чтобы выкрутить винты длиной 25,4 мм, расположенные в верхней части устройства.

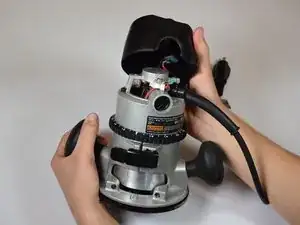

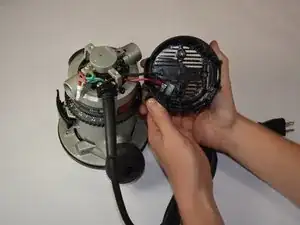

Аккуратно снимите верхнюю крышку с корпуса роутера.

Будьте осторожны при снятии крышки: проводами соединён переключатель и шнур питания, из-за рывка они могут отсоединиться или повредиться.

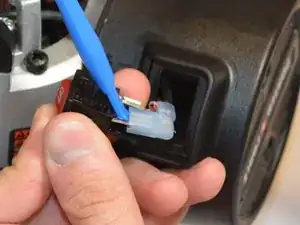

Используйте лопатку, чтобы снять пластиковую крышку выключателя питания.

Не бойтесь хорошо поддеть пластик изнутри (никакие детали роутера при этом не пострадают).

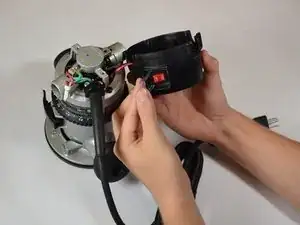

Проденьте выключатель питания через верхнюю часть роутера. Теперь выключатель должен быть полностью отделён от роутера (за исключением проводных соединений).

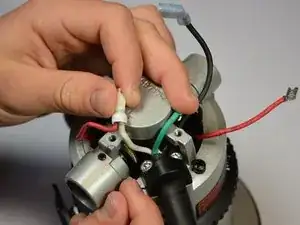

Найдите разъёмы проводов, подключённые к выключателю питания. Эти соединения находятся сзади пластикового корпуса, в котором расположен переключатель.

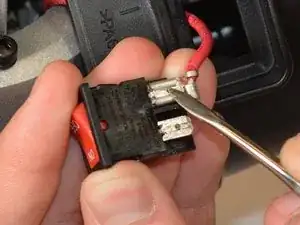

Аккуратно отогните лопаткой металлические и резиновые защитные элементы и отсоедините провода от переключателя.

Хотя для отсоединения разъёмов необходимо приложить усилие, следите, чтобы не повредить металлические детали. При необходимости можно аккуратно использовать металлическую лопатку вместо пластикового инструмента.

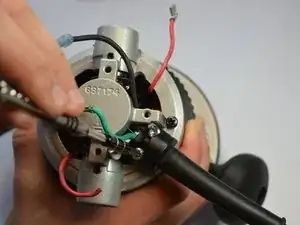

Используйте отвёртку с пятилучевым шлицем, чтобы выкрутить винт длиной 11 мм.

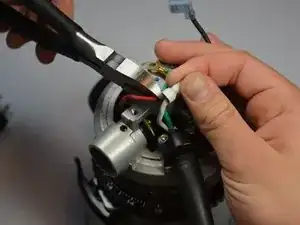

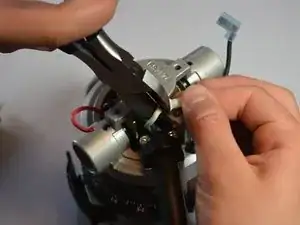

Используйте пару плоскогубцев, чтобы перерезать белый и красный провода в месте их обжима, а также разъём белого провода.

Напоминание: при сборке в обратном порядке необходимо будет удалить небольшой участок резиновой изоляции, чтобы оголить провод. После этого провода нужно будет скрутить и закрыть новым пластиковым корпусом. При каждом замене шнура питания этот процесс приводит к укорачиванию проводов.

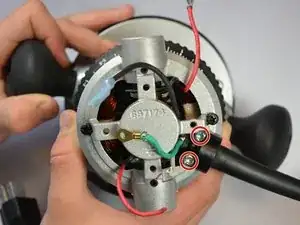

Найдите два винта длиной 20 мм на основании шнура питания.

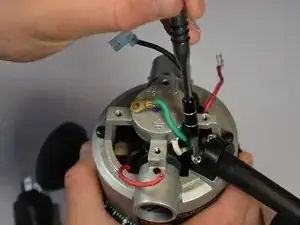

Используйте отвёртку с пятилучевым шлицем, чтобы выкрутить винты.

Используйте крестовую отвёртку, чтобы выкрутить два чёрных винта длиной 50 мм.

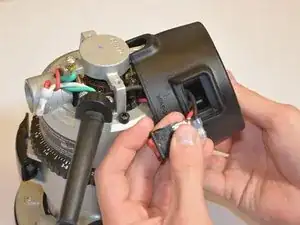

Снимите основание.

Смотрите руководство по снятию основания

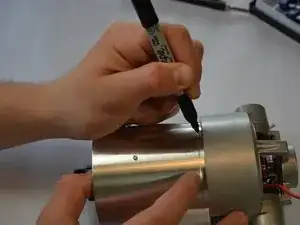

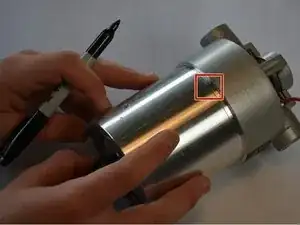

Маркером отметьте место, где соединяются основание и колпачок. Это поможет правильно совместить детали во время сборки.

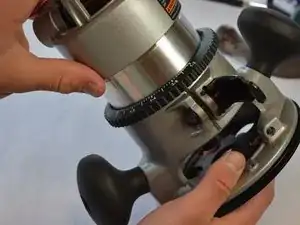

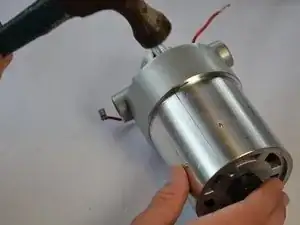

Неоднократно ударьте молотком или киянкой по основанию колпачка. После этого колпачок должен свободно отделиться от основания.

Не бойтесь применять усилие — колпачок может быть плотно закреплён в корпусе.

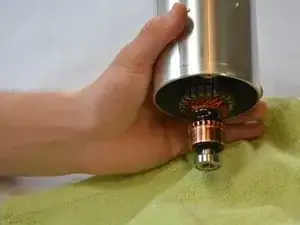

Возьмите в руку тряпку и крепко удерживайте заднюю часть двигателя.

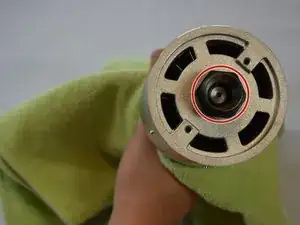

Найдите чёрный шестигранный патрон в нижней части роутера.

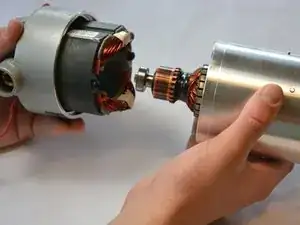

Используя ключ, открутите патрон. Двигатель и патрон можно будет легко извлечь с противоположных концов основания и заменить по своему усмотрению.

В зависимости от степени затяжки патрона может потребоваться ударная отвёртка.
