Замена узла щеток Ryobi RS290G
Изношенные или повреждённые щёточные узлы могут быть причиной периодической работы или отказа включения орбитальной шлифмашины Ryobi RS290G. Чтобы заменить щёточные узлы и вернуть пылесосу работоспособность, выполните эту инструкцию.
Плавную работу двигателя обеспечивают щёточные узлы, проводящие электрический ток. Со временем эти щётки могут изнашиваться или загрязняться, что приведёт к потере мощности или неравномерной работе.
Перед выполнением процедуры проверьте щётки на наличие заметного износа или нагара углерода. Лёгкие загрязнения можно удалить сжатым воздухом или небольшой щёткой. Замена требуется, если щётки выглядят обгоревшими, сколотыми или укороченными.
Чтобы избежать поражения электрическим током, перед началом отключите шлифмашину от сети и снимите питание.
Шаг 1
Удалите два винта Phillips #2 длиной 20 мм и один винт Phillips #2 длиной 16 мм с корпуса и патрубка выхлопа.
Шаг 2
Удалите три винта Phillips #2 длиной 16 мм с верхней крышки/верхней рукоятки.
Шаг 3
Снимите верхнюю крышку.
Шаг 4

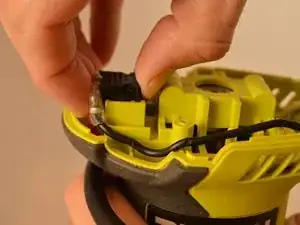

Снимите клавишу выключателя.
Шаг 5

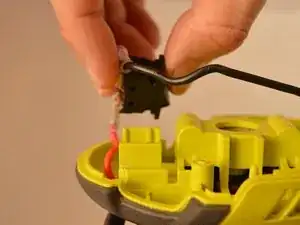

Выдвиньте сетевой выключатель из корпуса, аккуратно захватив его и сдвинув вверх от основания.
Шаг 6

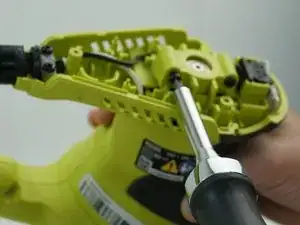

Удалите два винта Phillips #2 длиной 16 мм с внутреннего корпуса.
Шаг 7

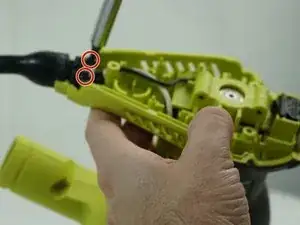

Удалите два винта Phillips #2 длиной 14 мм с хомута кабеля.
Шаг 8

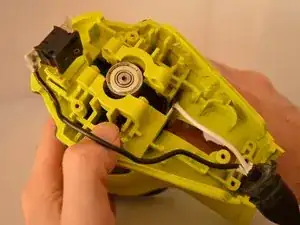

Осторожно раздвиньте корпус, избегая повреждения или натяжения проводов.
Шаг 9

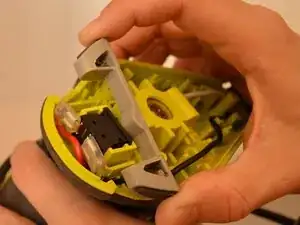

Выньте оба щёточных узла из внутреннего корпуса.
Шаг 10

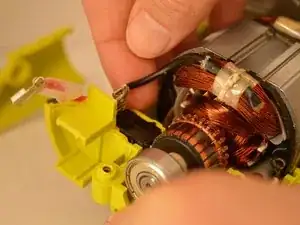

Снимите отсоединяемую клемму с щёточного узла (белый провод).
Шаг 11

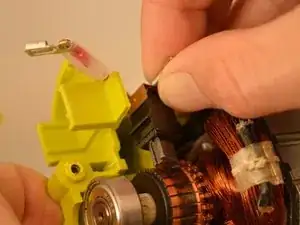

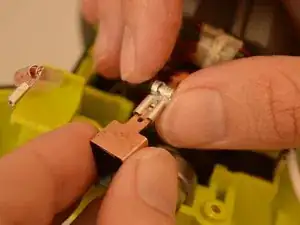

Снимите отсоединяемую клемму с щёточного узла (чёрный провод).
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
