Замена мотора Ryobi RS290G
Используйте это руководство, чтобы помочь заменить мотор шлифовальной машины Ryobi RS290G. В Ryobi RS290G установлен мотор 2,6 А и 12 500 оборотов в минуту (орбит в минуту).
Если вы заказали правильную деталь, на ней должны быть установлены/обжаты кабельные наконечники для отсоединения.
В процессе эксплуатации мотор может повредиться, выйти из строя и в итоге стать полностью непригодным. С помощью этого руководства вы узнаете, как восстановить шлифовальную машину Ryobi RS290G и полностью заменить её изношенный мотор.
Это довольно простая замена и не требует особых специальных навыков. Наслаждайтесь работой с вашей шлифмашиной Ryobi RS290G.
Шаг 1
Снимите два винта Phillips #2 длиной 20 мм и один винт Phillips #2 длиной 16 мм с корпуса и выпускного патрубка.
Шаг 2
Снимите три винта Phillips #2 длиной 16 мм с верхней крышки/верхней рукояти.
Шаг 3
Снимите верхнюю крышку.
Шаг 4
Снимите курок переключателя.
Шаг 5

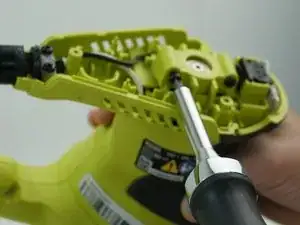

Снимите два винта Phillips #2 длиной 16 мм с внутреннего корпуса.
Шаг 6

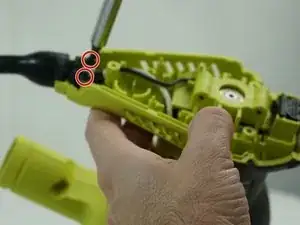

Снимите два винта Phillips #2 длиной 14 мм с хомута кабеля.
Шаг 7
Выдвиньте сетевой выключатель из корпуса.
Шаг 8

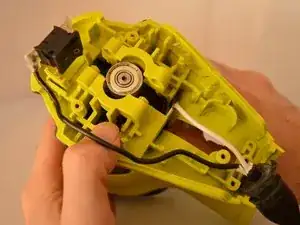

Осторожно раздвиньте корпус, избегая повреждения и натяжения проводов.
Шаг 9

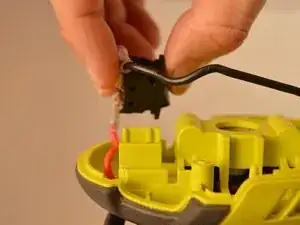

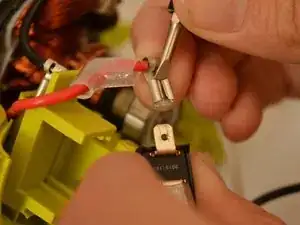

Снимите кабельный наконечник для выключателя (красный провод) с сетевого выключателя, поддев плоским концом лопатки.
Шаг 10

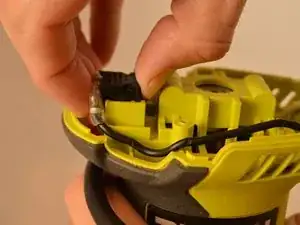

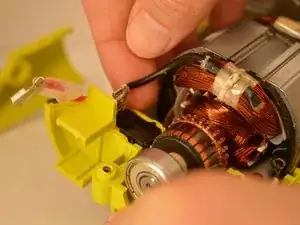

Выдвиньте щёточный узел с чёрным проводом из внутреннего корпуса.
Шаг 11

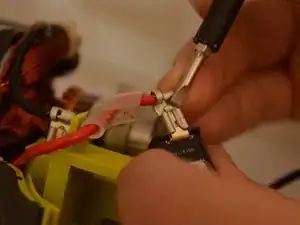

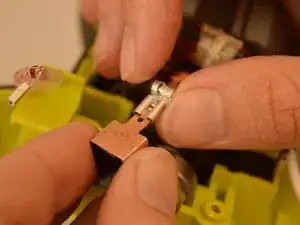

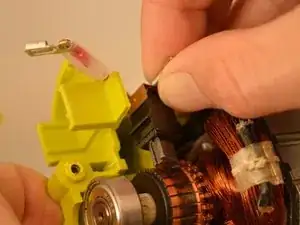

Снимите кабельный наконечник с щёточного узла (чёрный провод).
Возможно, потребуется антистатический плоский инструмент, например лопатка, чтобы поддеть и снять кабельный наконечник. Будьте осторожны, чтобы не повредить детали и не пораниться.
Шаг 12

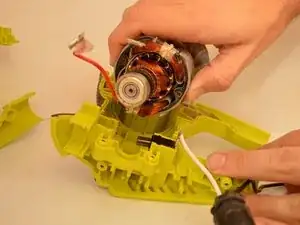

Выньте роторный узел вместе с мотором из внутреннего корпуса.
Шаг 13

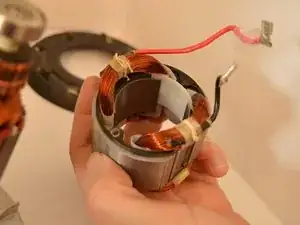

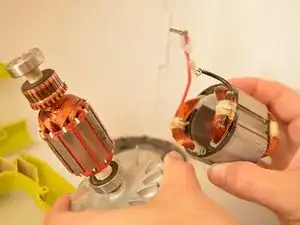

Замените мотор (также известный как корпус обмотки).
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
