Замена сетевого шнура Ryobi RS290G
В этом руководстве Вы узнаете, как заменить сетевой шнур в Ryobi RS290G. Сетевой шнур необходим для работы прибора, так как он подводит питание от внешнего источника. Со временем шнур может повредиться, из-за чего инструмент перестанет нормально работать. В таком случае шнур нужно заменить. Признаком необходимости замены служат оголённые провода в шнуре, из-за которых использование инструмента становится небезопасным. Убедитесь, что старые провода и шнур утилизированы правильно и безопасно.
Шаг 1
Удалите два винта Phillips #2 длиной 20 мм и один винт Phillips #2 длиной 16 мм с корпуса и выпускного патрубка.
Шаг 2
Удалите три винта Phillips #2 длиной 16 мм с верхней крышки/верхней рукояти.
Шаг 3
Снимите верхнюю крышку.
Шаг 4
Снимите спусковой механизм переключателя.
Шаг 5

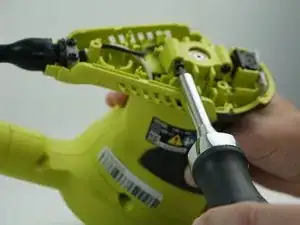

Удалите два винта Phillips #2 длиной 16 мм из внутренней части корпуса.
Шаг 6

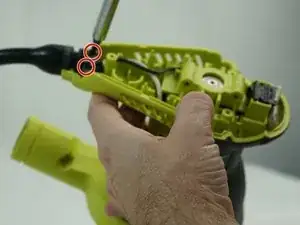

Удалите два винта Phillips #2 длиной 14 мм с зажима кабеля.
Шаг 7

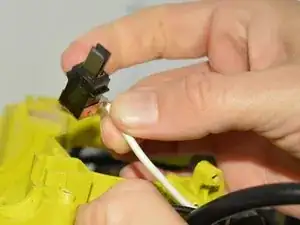

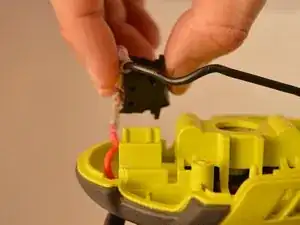

Выголкните переключатель питания из корпуса, аккуратно удерживая переключатель и тянув его вверх.
Шаг 8

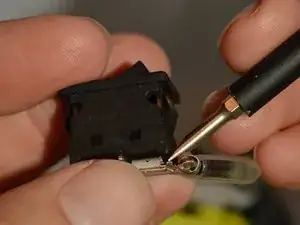

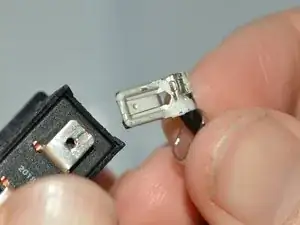

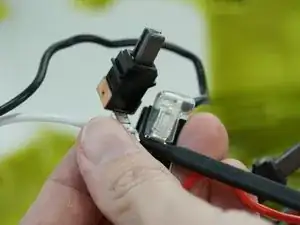

С помощью лопатки снимите чёрный провод с переключателя питания.
Шаг 9
Осторожно раздвиньте корпус, избегая повреждения и натяжения проводов.
Шаг 10

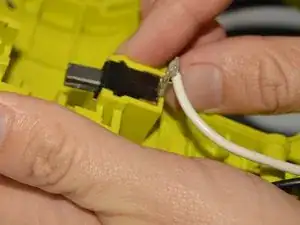

Выньте узел щётки с белым проводом из внутренней части корпуса.
Шаг 11
Снимите белый провод с узла щётки.
Шаг 12

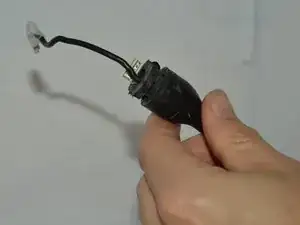

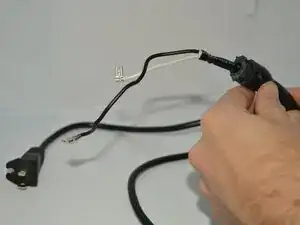

Сдвиньте защиту от перегиба с старого сетевого шнура, чтобы использовать её на новом шнуре, если она не повреждена.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. После сборки обязательно выполните проверку работоспособности.
