Разбор передней рамки инверторного генератора Honda 3000 Вт EU3000IS1AWK
В этом руководстве показано, как снять переднюю металлическую рамку на генераторе Honda EU3000IS1AWK мощностью 3000 ватт для доступа к ротору и статору.
Это вспомогательное руководство! Оно является частью другой процедуры и не предназначено для использования отдельно.
Шаг 1

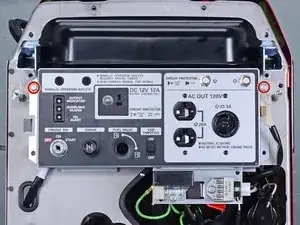

На этом этапе может быть полезно временно прикрутить панель управления обратно к передней рамке с помощью нескольких болтов 10 мм.
Шаг 2

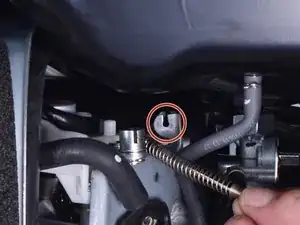

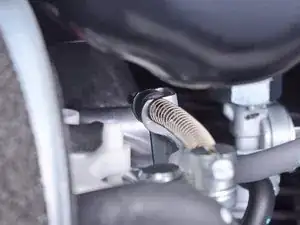

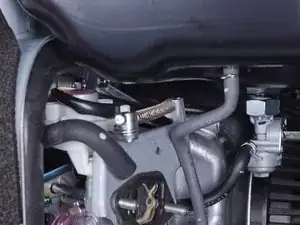

Поднимите и снимите резиновую втулку тросика воздушной заслонки с держателя воздушной заслонки.
При обратной сборке убедитесь, что резиновая втулка тросика воздушной заслонки правильно установлена на держателе воздушной заслонки.
Шаг 3

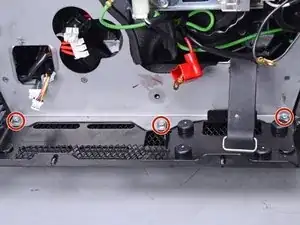

Используйте головку 10 мм, чтобы выкрутить три болта рамки, крепящие нижнюю часть передней рамки.
Шаг 4

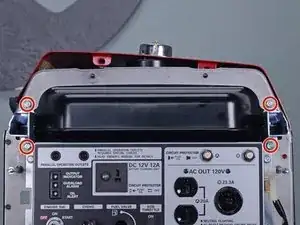

Используйте головку 10 мм, чтобы выкрутить четыре болта, крепящие верхнюю часть передней рамки.
Шаг 5

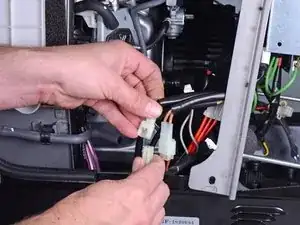

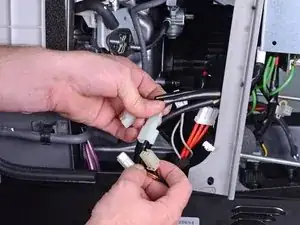

Оттяните и отсоедините чёрный и белый бочоночные разъёмы стартёрного мотора.
При обратной сборке провода должны быть подключены в соответствии с их цветами.
Шаг 6

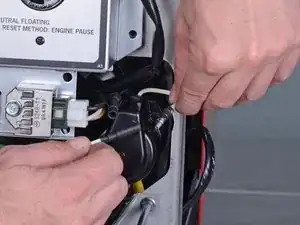

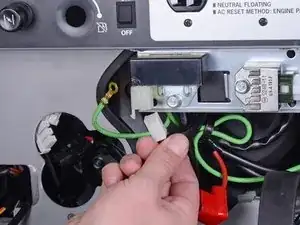

Отключите двухпиновый разъём датчика уровня масла.
Шаг 7

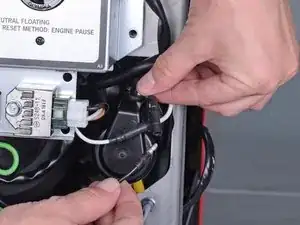

Отключите четырёхпиновый разъём регулятора, расположенный на нижнем крае панели управления.
Шаг 8

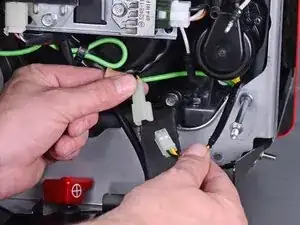

Отключите два разъёма обмоток.
Эти разъёмы имеют коричневые провода в чёрных гофре.
Шаг 9

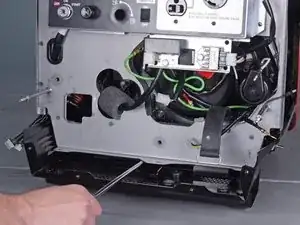

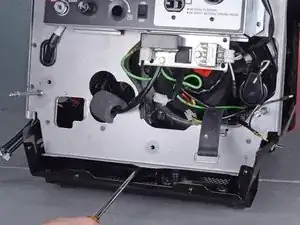

Вставьте кромку большой плоской отвёртки под нижний край передней рамки.
Подденьте вверх и наружу, чтобы освободить нижний край передней рамки.
Шаг 10

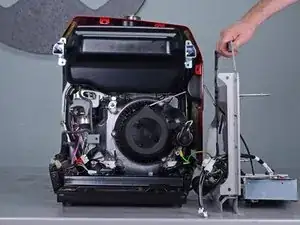

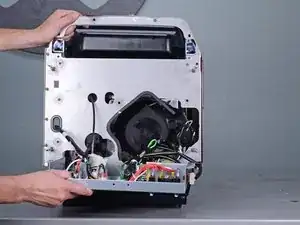

Осторожно отведите переднюю рамку к правой стороне генератора.
Хотя на изображениях показана панель управления, открученная от передней рамки, вы можете оставить её прикрученной к рамке.
Передняя рамка всё ещё соединена с генератором множеством проводов. Будьте осторожны, чтобы не натянуть провода.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
