Замена топливного бака и защитника глушителя генератора Honda EB3000CK2A мощностью 3000 Вт
В этом руководстве показано, как снять или заменить топливный бак и защитник глушителя на вашем генераторе Honda EB3000CK2A мощностью 3000 Вт.
В данном руководстве генератор показан с уже снятым стартером. Нет необходимости снимать стартер для удаления или замены топливного бака и защитника глушителя.
Хотя возможно снять топливный бак без удаления защитника глушителя, защитник должен быть полностью раскреплен, чтобы освободить бак для удаления. Если вам не нужно снимать защитник глушителя, просто пропустите последний шаг данного руководства.
На генераторе имеется большое количество крепежных элементов, которые необходимо будет удалить для этого ремонта. Мы рекомендуем сохранять их, устанавливая обратно в те же отверстия, из которых они были выняты, по мере выполнения руководства.
Перед началом работы слейте все топливо из устройства.
Шаг 1

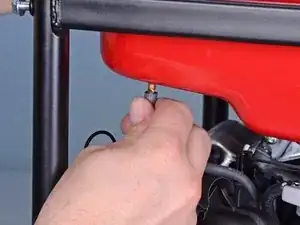

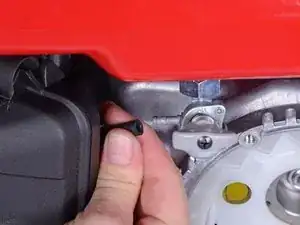

Перед началом работы отключите соединитель свечи зажигания от свечи.
Шаг 2

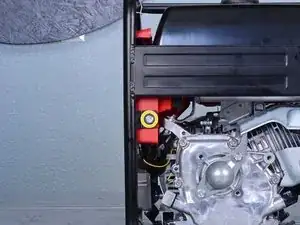

Используя головку на 10 мм, открутите два болта длиной 20 мм, крепящих боковые стороны корпуса управляющего блока.
Шаг 3

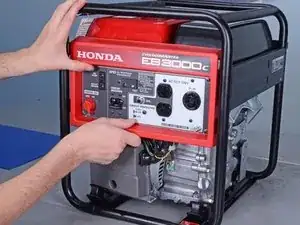

Снимите управляющий блок с рамы генератора и наклоните его вниз.
Не пытайтесь полностью снять управляющий блок, так как он все еще подключен к генератору.
Шаг 4

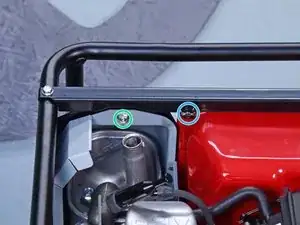

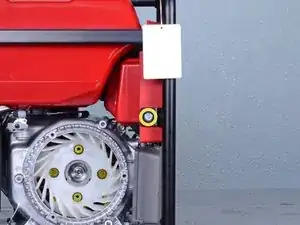

Используя головку на 10 мм, открутите пять болтов, крепящих защитник глушителя и топливный бак к раме:
Два болта длиной 25 мм
Три болта длиной 15 мм
Используйте плоскогубцы, чтобы удалить фиксирующий штифт и муфту сцепления, крепящие топливный бак к раме.
Шаг 5

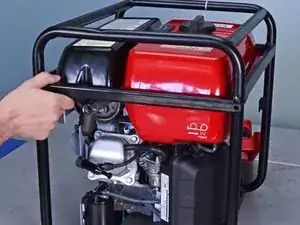

Используя головку на 10 мм, открутите два болта длиной 20 мм, крепящих балку топливного бака к остальной раме.

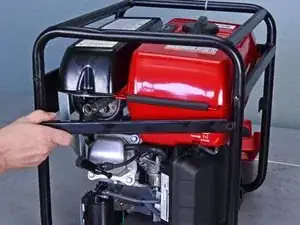

Снимите балку топливного бака.
Шаг 6

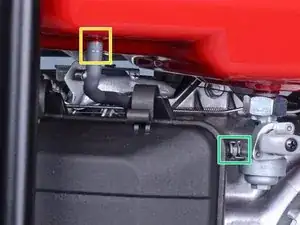

Определите эти две трубы и их зажимы:
Труба, подключенная к нижней части топливного бака
Труба, подключенная к сборке крана
Шаг 7

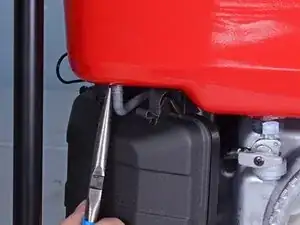

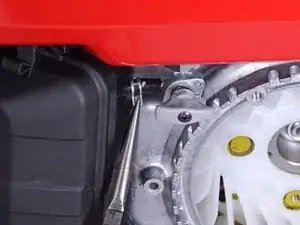

Используя плоскогубцы, зажмите и сдвиньте первый зажим трубы вниз по трубе топливного бака.
Шаг 8

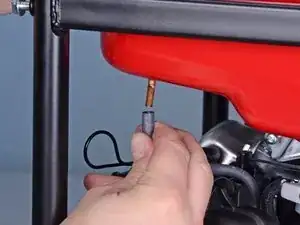

Отключите трубу от топливного бака.
При отключении этой трубы может пролиться остаточное топливо. Будьте готовы поймать любое пролитое.
Шаг 9

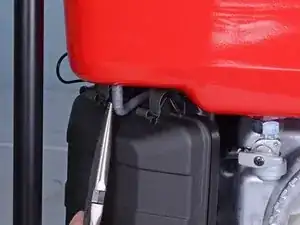

Используя плоскогубцы, зажмите и сдвиньте второй зажим трубы влево, вдали от сборки крана.
Шаг 10

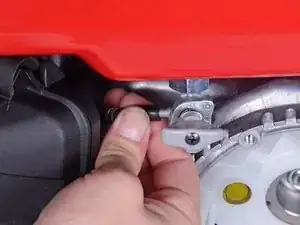

Отключите трубу от сборки крана.
Шаг 11

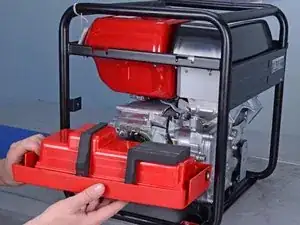

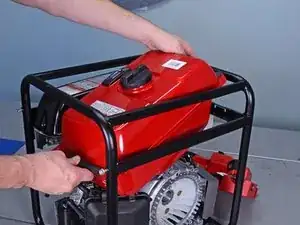

Бережно поднимите одну сторону бака и вытащите его из рамы генератора.
Снимите топливный бак.
Шаг 12

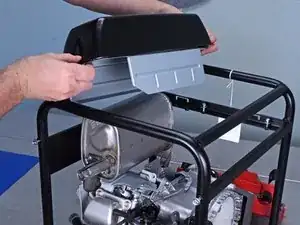

Снимите защитник глушителя.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
