Замена панели цикло-преобразователя Honda 3000 Вт EB3000CK2A

Перед началом отключите колпачок свечи зажигания от свечи зажигания.

Используйте головку на 10 мм, чтобы снять гайку, фиксирующую верхнюю часть крышки цикло-преобразователя.

Используйте головку на 10 мм, чтобы снять болт, фиксирующий нижнюю часть крышки цикло-преобразователя.

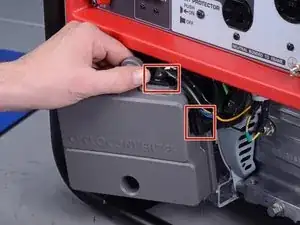

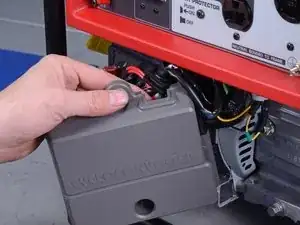

Выведите два чёрных резиновых уплотнителя кабелей из пазов по верхнему и правому краю пластиковой крышки.

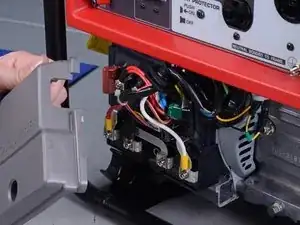

Снимите крышку цикло-преобразователя.

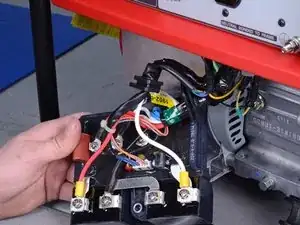

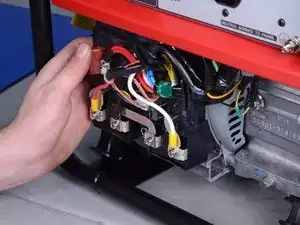

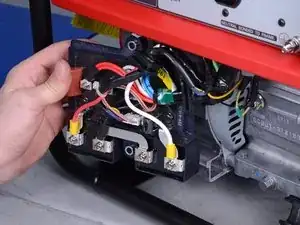

Снимите панель цикло-преобразователя с её штырей на корпусе генератора, чтобы клеммные винты были легко доступны.

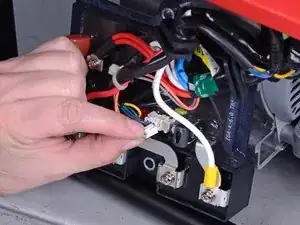

Отключите два 2-контактных и один 3-контактный разъёмы от панели.

Запомните, какой разъём соответствует каждому гнезду для последующей сборки.

Совет при сборке: разъёмы имеют ключи, поэтому их нельзя подключить неверной ориентацией.

Если вы заменяете панель цикло-преобразователя, полезно поочерёдно переносить провод с старой панели на соответствующую клемму на новой панели. Это предотвращает путаницу проводов и винтов и сохраняет оригинальную укладку проводки.

Верхние три винта — M4, а нижние четыре — M5. Убедитесь, что при сборке вы используете правильный винт для каждой клеммы.

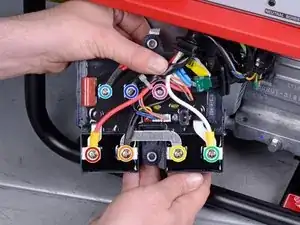

Используйте крестообразную отвертку Phillips #2, чтобы отвинтить семь винтов 10 мм с клемм на панели цикло-преобразователя. Провод, соответствующий каждой клемме, указан ниже:

Красный провод

Двойной чёрный провод

Нет провода

Белый провод

Двойной красный провод

Двойной белый провод

Двойной синий провод

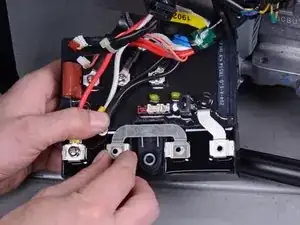

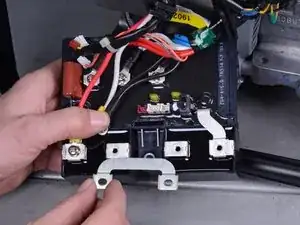

Снимите соединительную шину клемм с панели после отвинчивания соответствующих клемм.

При сборке убедитесь, что шина установлена в правильной ориентации и лежит под обжимной клеммой на двойном чёрном проводе.

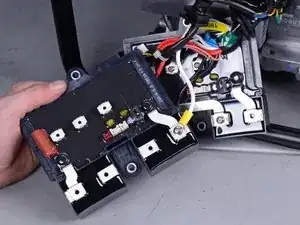

Снимите блок цикло-преобразователя.
