Замена карбюратора Honda 3000 Вт инверторный генератор EU3000IS1AWK

Перед началом убедитесь, что генератор выключен и остывший на ощупь.

Используйте большую плоскую отвёртку, чтобы отпереть крышку обслуживания.

Откройте крышку обслуживания.

Используйте крестовую отвёртку, чтобы снять винт, закрепляющий крышку свечи зажигания.

Снимите крышку свечи зажигания.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

Переключите топливный кран в положение «закрыто».

Отстегните четыре зажима, фиксирующих крышку воздушного фильтра.

Снимите крышку воздушного фильтра.

Извлеките фильтр воздушного фильтра из корпуса.

Оттяните и отсоедините вентиляционную трубку от верхнего угла корпуса воздушного фильтра.

Оттяните и отсоедините нижнюю трубку от нижнего угла корпуса воздушного фильтра.

Используйте головку на 10 мм, чтобы снять три крепления, фиксирующие корпус воздушного фильтра:

Две гайки 10 мм

При сборке затяните эти гайки до 6.3 ft-lb (8.5 N-m).

Один болт 10 мм

Чуть вытяните корпус из выемки.

К корпусу всё ещё прикреплены трубки.

Используйте плоскую отвёртку, чтобы поддеть и отщёлкнуть трубку от корпуса воздушного фильтра.

Снимите корпус воздушного фильтра.

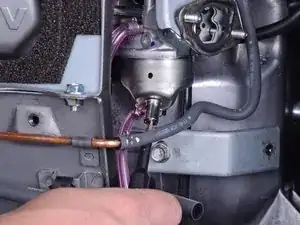

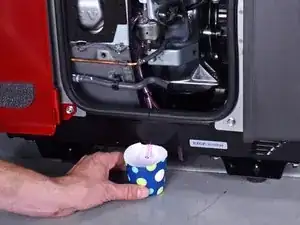

Подставьте ёмкость под сливной патрубок карбюратора, чтобы поймать излишки топлива.

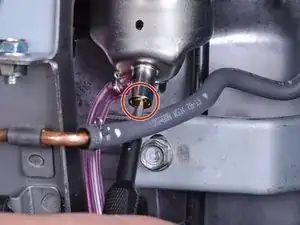

Сливной винт карбюратора расположен внизу карбюратора.

Используйте плоскую отвёртку, чтобы ослабить латунный сливной винт топлива до начала слива топлива из карбюратора.

После слива топлива снова затяните сливной винт.

Обязательно замените все прокладки, которые порваны или изношены.

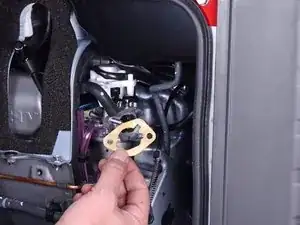

Снимите прокладку-прокладку между карбюратором и рамой.

Запчасть: Honda Spacer, Carburetor 16220-ZE1-020

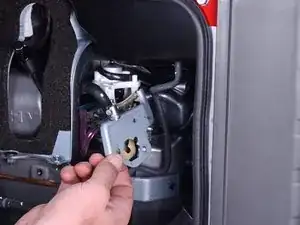

Сдвиньте держатель дросселя с монтажных болтов карбюратора и отведите его в сторону.

Держатель дросселя остаётся прикреплённым к тросу дросселя.

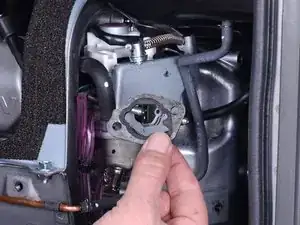

Снимите прокладку воздушного фильтра.

Запчасть: Honda Gasket, Air Cleaner 16269-ZE1-800

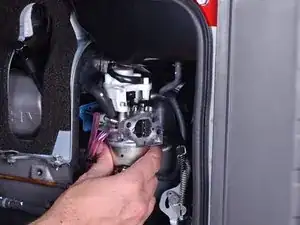

Сдвиньте карбюратор с монтажных болтов.

Карбюратор всё ещё прикреплён к генератору проводами и шлангами.

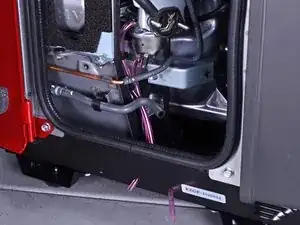

При сборке используйте третью фотографию как руководство по прокладке трубок карбюратора.

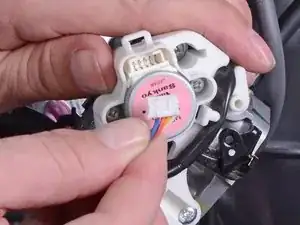

Отсоедините разъём управления дросселем от верхней части карбюратора.

Размотайте провода управления дросселем от карбюратора.

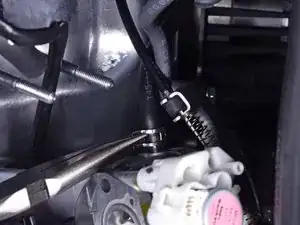

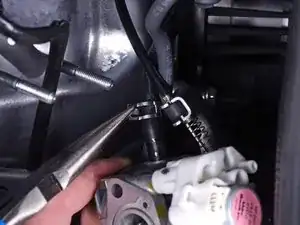

Используйте плоскогубцы, чтобы сжать и ослабить хомут, фиксирующий топливный шланг карбюратора.

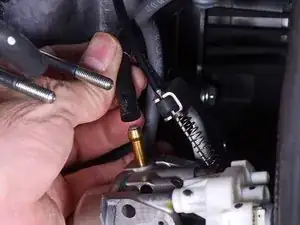

Оттяните и отсоедините топливный шланг от карбюратора.

При отсоединении этого шланга может вытечь топливо. Подготовьте ёмкость для сбора пролившегося топлива.

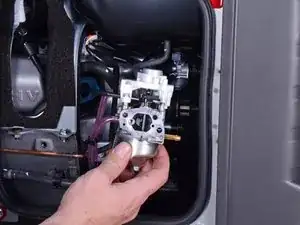

Снимите карбюратор.

Если в комплекте с заменяемым карбюратором не шли хомуты, перенесите имеющиеся хомуты на новый карбюратор.

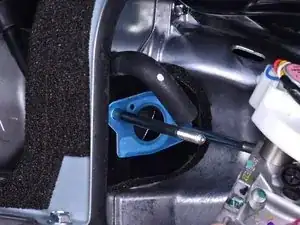

Если прокладка карбюратора изношена, снимите её и замените.

Запчасть для замены: прокладка карбюратора Honda 16221-ZH8-801
