Замена автоматического выключателя цепи Honda 3000 Вт EB3000CK2A

Перед началом отключите разъём свечи зажигания от самой свечи.

Используйте крестовую отвёртку Phillips #2, чтобы вывернуть пять винтов длиной 15 мм, крепящих крышку блока управления.

Используйте плоскую отвёртку, чтобы поддеть и ослабить панель управления от корпуса блока управления.

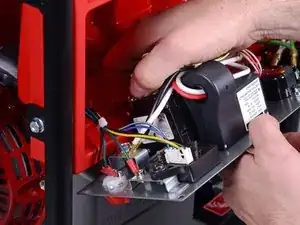

Н tilt панель управления вниз, чтобы получить доступ к задней части панели.

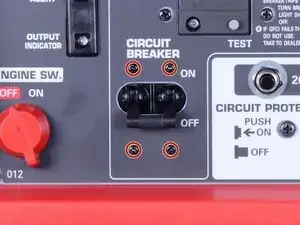

Используйте крестовую отвёртку Phillips #2, чтобы вывернуть четыре винта длиной 5 мм, крепящие автоматический выключатель к панели блока управления.

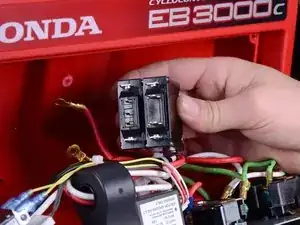

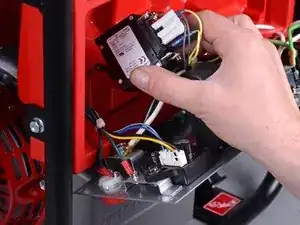

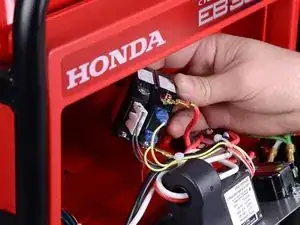

Аккуратно вытяните автоматический выключатель из панели.

Для этого может потребоваться значительная сила. Будьте осторожны: автоматический выключатель всё ещё подключён к остальной электронике генератора.

Запомните, к каким клеммам подключены каждый кабель для последующей сборки.

Полезно отсоединять и подсоединять по одному кабелю к новому автоматическому выключателю, чтобы сохранить порядок проводки и избежать путаницы.

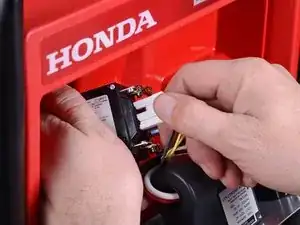

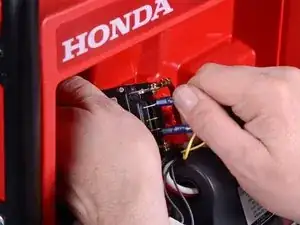

Отключите крупный белый разъём от автоматического выключателя.

Обратите внимание на ориентацию разъёма относительно выключателя для последующей сборки.

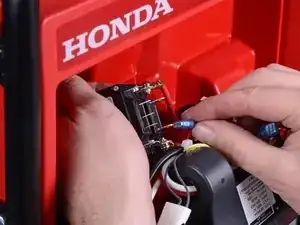

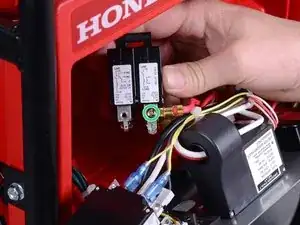

Отключите два клеммных наконечника «лапка» от выключателя.

Для этого может потребоваться значительная сила. Если возникают трудности, можно использовать плоскогубцы, чтобы захватить клеммы. Тяните только за голубой обжимной наконечник, а не за сам провод.

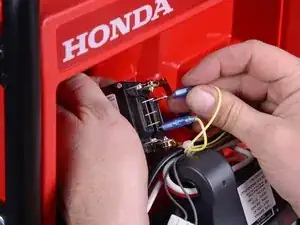

Используйте крестовую отвёртку Phillips #2, чтобы отвинтить два винта длиной 6 мм, крепящие кабели к клеммам на выключателе.

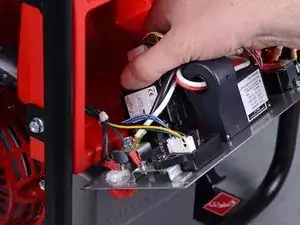

Снимите автоматический выключатель.
