Замена материнской платы IBM WorkPad c3

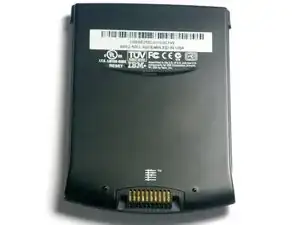

Переверните устройство так, чтобы экран был обращен вниз.

На следующем шаге устройство будет нагреваться, поэтому экран необходимо перевернуть, чтобы избежать повреждения LCD/Цифрового преобразователя.

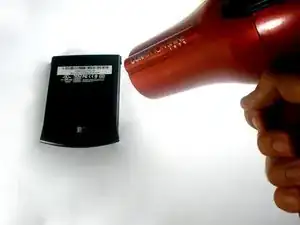

Используя фен, медленно нагревайте края WorkPad.

Потратьте не менее одной минуты на нагрев каждой стороны устройства. Это растопит клей, удерживающий корпус вместе, и позволит его снять.

Убедитесь, что не касаетесь устройства непосредственно после нагрева, так как оно будет очень горячим. Используйте полотенце или прихватку, чтобы его взять.

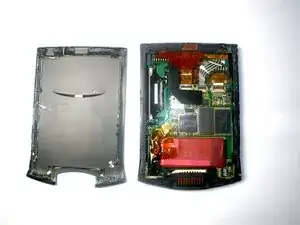

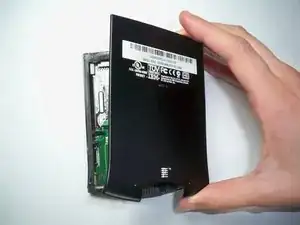

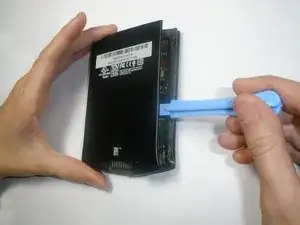

Используйте пластиковый инструмент для открытия, чтобы приподнять заднюю крышку WorkPad.

Если задняя крышка не снимается легко, вам, вероятно, нужно повторно нагреть корпус, чтобы достаточно растопить клей.

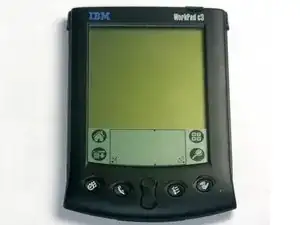

Переверните устройство так, чтобы экран лежал на ровной поверхности.

Если задняя крышка уже снята, осторожно положите ее на WorkPad, чтобы защитить внутренние цепи от тепла.

Используя фен, медленно нагревайте края устройства. Проведите не менее 1 минуты на каждой стороне, тщательно нагревая корпус.

Комбинация LCD/Цифрового преобразователя очень чувствительна к теплу и может легко испортиться при прямом воздействии фена. Убедитесь, что экран обращен вниз.

Устройство будет крайне горячим. Используйте полотенце или прихватку, чтобы его взять.

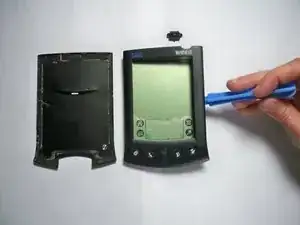

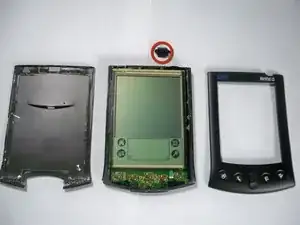

Используя пластиковые инструменты для открытия, снимите переднюю часть корпуса.

Если корпус трудно снять, попробуйте повторить шаг 2.

Кнопка питания в верхней части устройства будет свободно болтаться после снятия передней части корпуса.

Снимите желтую ленту, закрывающую соединитель батареи.

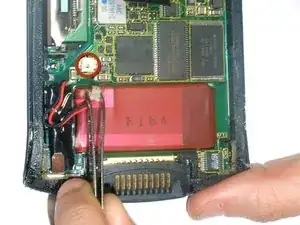

Используя пинцет, осторожно отсоедините кабель батареи от порта.

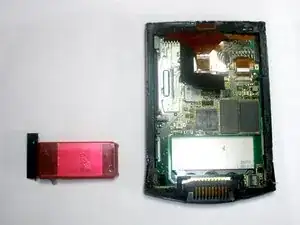

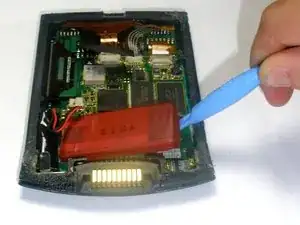

Используя пластиковые инструменты для открытия, поднимите батарею из корпуса.

Батарея закреплена клеем, и потребуется приложить некоторые усилия для ее извлечения.

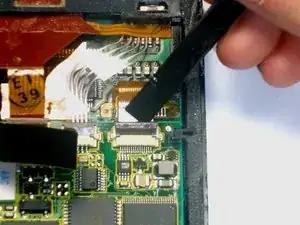

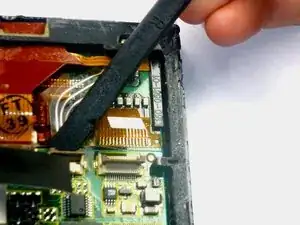

Используя лопатку, поднимите зажимы, удерживающие кабели комбинации LCD/Цифрового преобразователя на материнской плате.

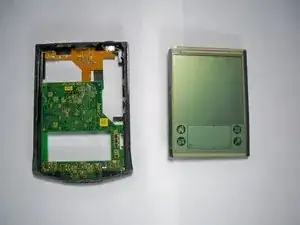

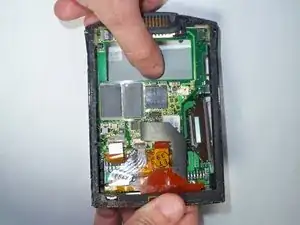

Используя большой палец, аккуратно нажмите на заднюю часть LCD.

LCD отсоединится и выпадет из корпуса, поэтому убедитесь, что ваша рука готова к этому.

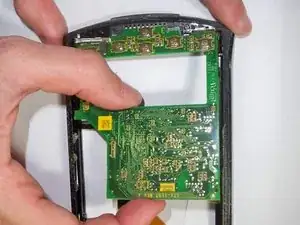

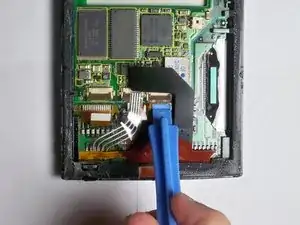

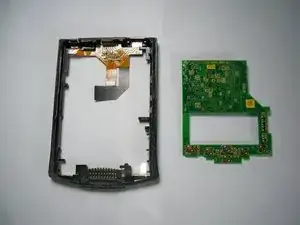

Используя пластиковый инструмент для открытия, поднимите зажим, удерживающий кабель материнской платы.
