Замена экрана DigiLand DL701Q

Убедитесь, что устройство выключено.

Держите устройство крепко, в книжной ориентации.

Найдите щель, разделяющую переднюю и заднюю крышки. Затем возьмите пластиковый инструмент для открытия и вставьте клиновидную часть инструмента в щель.

Может потребоваться некоторое усилие, и вы можете услышать треск. Это нормально.

Медленно передвигайте клиновидную часть пластикового инструмента, одновременно прилагая небольшое усилие вверх по краям устройства, пока задняя крышка полностью не ослабнет.

Прилагайте только достаточное усилие, чтобы ослабить заднюю крышку. Чрезмерное усилие может повредить экран.

Поместите экран на ладонь, а другой рукой осторожно возьмитесь за корпус и снимите крышку, как при переворачивании страницы книги.

Положите устройство и обратите внимание, что динамик будет прикреплён к задней крышке проводом. Осторожно поднимите динамик вверх от задней крышки и положите его рядом с батареей.

Динамик может быть приклеен, поэтому обращайтесь аккуратно: снимайте динамик, осторожно проводя пальцем вокруг него и поднимая вверх.

Положите устройство на стол горизонтально.

Крепко возьмите устройство за края. Возьмите клиновидную часть лопатки и вставьте её между батареей и экраном с усилием. Начните продвигать лопатку с клином под батарею по периметру, чтобы разорвать клей.

Повторяйте этот шаг, продвигаясь дальше и под батарею, пока батарея не ослабнет.

Батарея сильно приклеена к экрану, и для разрыва клеевого соединения может потребоваться значительное усилие.

Когда батарея ослабнет, медленно поднимите её, чтобы добраться до контактов, как показано на следующем изображении.

Выпаяйте контакты подключения батареи от материнской платы.

Если вы не знаете, как выпаивать, посмотрите это руководство по пайке и выпаиванию

Удалите батарею, вытащив её из устройства.

Во избежание повреждения устройства батарею необходимо физически извлечь перед выполнением любых дальнейших ремонтов. Оставление батареи внутри прибора во время работы может быть крайне опасно. Контакты могут случайно коснуться материнской платы или друг друга, вызвав повреждение устройства.

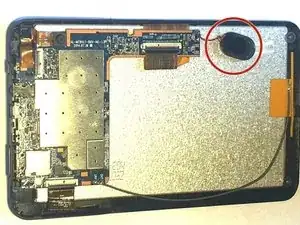

Ориентируйте устройство экраном вниз, как на рисунке, и найдите динамик.

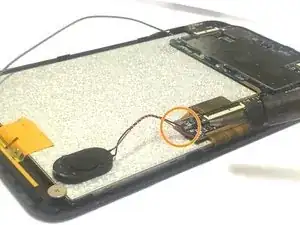

Найдите место подключения проводов вспышки к материнской плате.

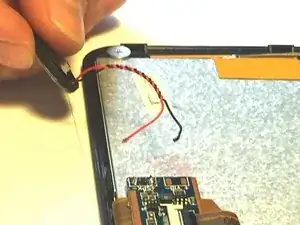

Выпаяйте провода динамика от материнской платы и снимите динамик, аккуратно потянув, чтобы проверить, выпаяны ли провода.

Если вы не знаете, как выпаивать, посмотрите это руководство по пайке и выпаиванию

Сначала расположите устройство в портретной ориентации, как на фото.

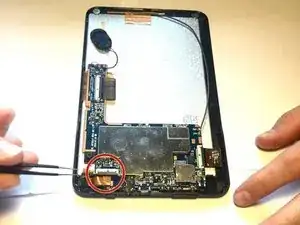

Найдите разъём с нулевым усилием вставки (ZIF), показанный на рисунке.

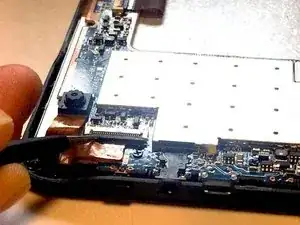

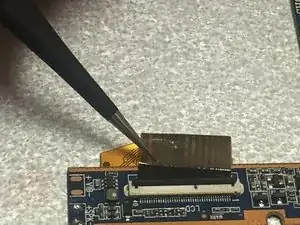

Используйте пинцет, чтобы поднять защёлку разъёма ZIF и освободить ленту.

Затем возьмите пинцет и захватите ленту, вытянув её из гнезда.

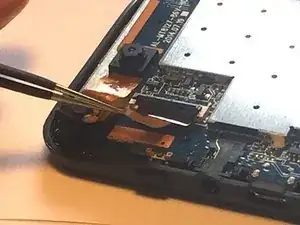

Затем возьмите пинцет, захватите ленту на задней части камеры и тяните наружу.

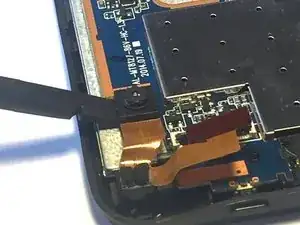

Наконец, возьмите лопатку и подденьте заднюю камеру снизу, прикладывая усилие вверх.

Камера должна ослабнуть в корпусе, после чего её можно поднять и извлечь.

Камеру следует снять перед выполнением любых дальнейших ремонтов, чтобы избежать повреждения лент и/или камеры при снятии материнской платы.

С устройством, лежащим в портретной ориентации, возьмите его и найдите антенну.

В верхней части устройства есть соединение. Выпаяйте это соединение.

Теперь найдите последнее соединение, прикреплённое ближе к нижней части устройства. Выпаяйте и его.

В устройстве больше не должно оставаться проводов.

Крепко держите устройство в руке и найдите чёрный язычок.

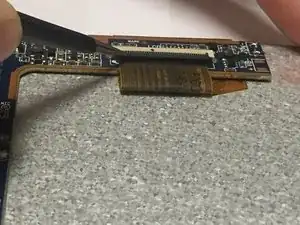

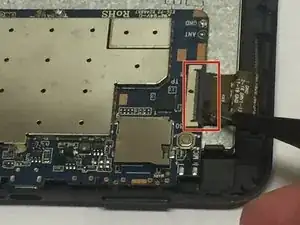

Поднимите защёлку разъёма ZIF пинцетом, чтобы разблокировать ленту.

Извлеките ленту, вытянув её пинцетом.

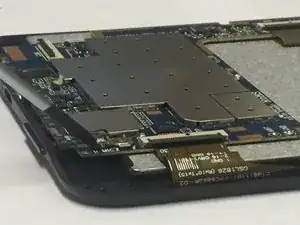

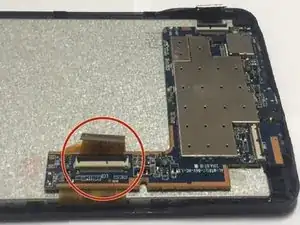

Найдите вторую ленту, подключённую к материнской плате.

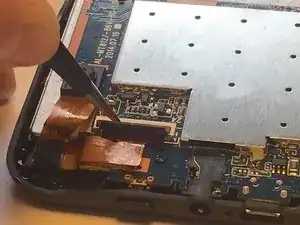

Поднимите защёлку разъёма ZIF пинцетом. Это разблокирует ленту, зафиксированную на месте.

Вытяните ленту пинцетом, чтобы снять её с материнской платы.

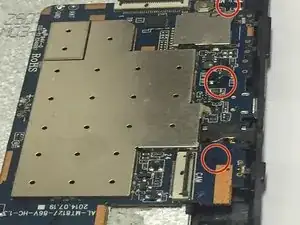

Найдите три винта длиной 4 мм, крепящие материнскую плату к корпусу.

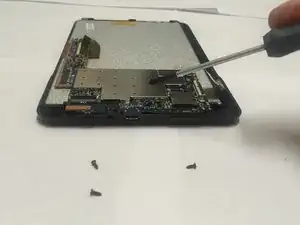

Используйте отвёртку PH0, чтобы удалить показанные винты 4 мм.

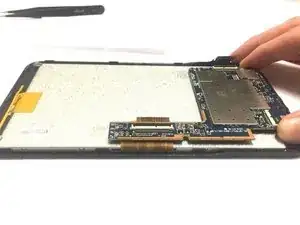

Возьмите материнскую плату и аккуратно поднимите вверх, чтобы извлечь её из устройства.

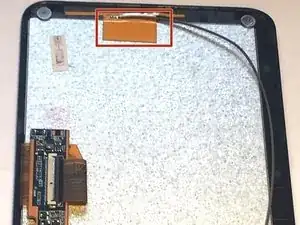

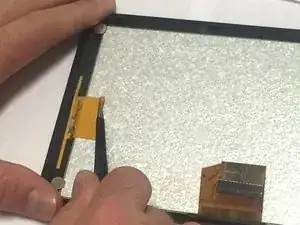

Используйте пинцет, чтобы поддеть антенную пластину.

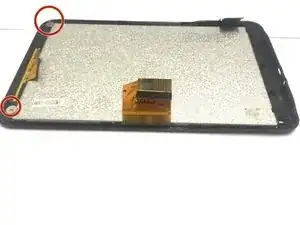

Найдите два винта длиной 3 мм.

Удалите два винта 3 мм с помощью крестовой отвертки PH0.

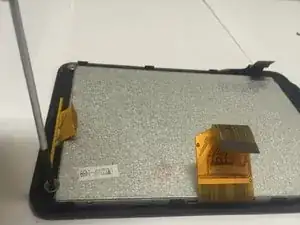

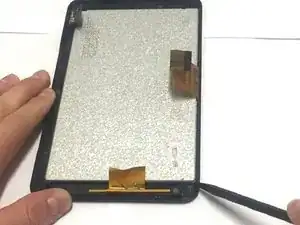

Вставьте лопатку под угол экрана и приподнимите экран.

Осторожно снимите экран с устройства.
