Замена ЖК-дисплея Amazon Kindle DX
В этом руководстве показано, как заменить ЖК-экран на Amazon Kindle DX всего в нескольких простых шагах.
Примечание: Это руководство неполное — для замены экрана потребуется снять материнскую плату.
Шаг 1

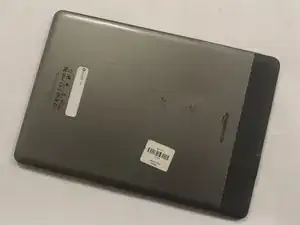

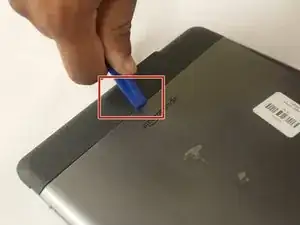

Положите Kindle экраном вниз, чтобы открыть заднюю панель. Используйте приспособление для вскрытия из набора инструментов ifixit и вставьте его между металлическим корпусом и верхней пластиковой частью.
Шаг 2

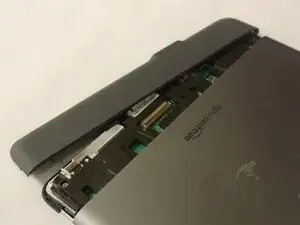

После приложения достаточного давления маленькая деталь отщелкнется.
Шаг 3
Снимите пластиковую деталь.
Шаг 4

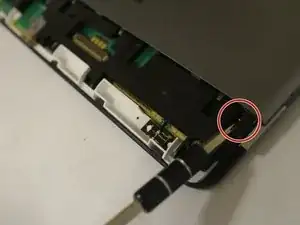

После снятия маленькой пластиковой детали найдите два винта 40 мм в обоих углах оставшегося корпуса. Используйте крестовую отвертку PH000 из набора инструментов, чтобы вынуть оба винта.
Шаг 5
Снова используйте приспособление для вскрытия, чтобы снять большую металлическую деталь.
Шаг 6
После снятия панели найдите аккумулятор.
Шаг 7

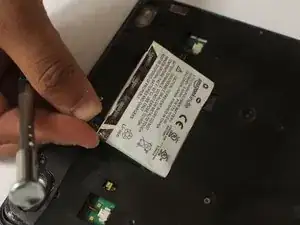

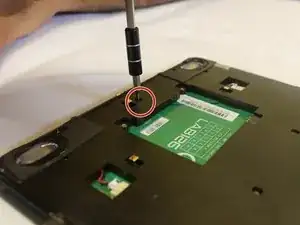

Найдите два винта 30 мм, крепящих аккумулятор в нижней части Kindle DX. Используйте крестовую отвертку PH00 из набора инструментов, чтобы выкрутить оба винта.
Шаг 8

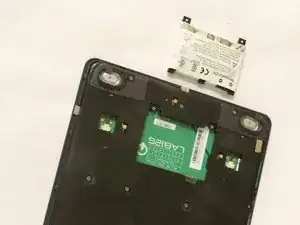

Снимите аккумулятор после удаления винтов.
Шаг 9

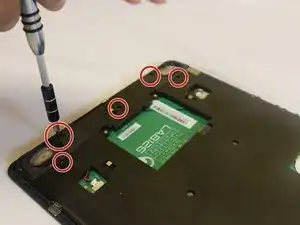

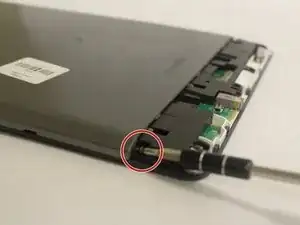

Выкрутите винты 30 мм с помощью крестовой отвертки #000, как показано на изображении.
Шаг 10

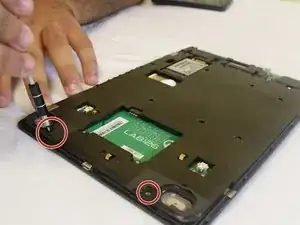

Выкрутите винты 30 мм с помощью крестовой отвертки #000, как показано на изображении.
Шаг 11
Снимите чёрный корпус, чтобы открыть материнскую плату.
Шаг 12

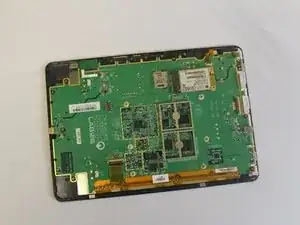

Снимите материнскую плату с узла дисплея.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
