Замена экрана Kindle 7-го поколения

Перед началом разборки выключите Kindle.

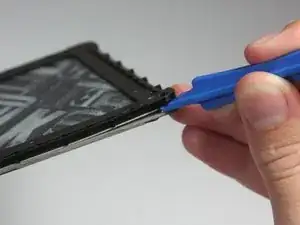

В каждом углу используйте синий пластиковый инструмент для вскрытия, чтобы отщёлкнуть и отделить переднюю панель от клея.

Проводите инструментом вдоль швов, чтобы поддеть переднюю панель.

Отделите переднюю панель, чтобы снять её с Kindle.

Если передняя панель снимается впервые, клей может требовать значительной силы для отрыва.

Чтобы не повредить панель, отдирайте её от углов к середине Kindle.

При повторной сборке устройства, если Вы заменяете переднюю панель, может потребоваться дополнительный клей.

Удалите десять винтов Torx T5 длиной 5,0 мм.

Магнитный трекер для винтов поможет Вам не потерять винты.

Равномерно работая по углам и краям, отделите внутренние компоненты от задней крышки.

Экран прикреплён к задней крышке многочисленными защёлками. Для снятия крышки потребуется усилие, но Вы не должны чувствовать, что Kindle может сломаться.

Переверните экран лицевой стороной к материнской плате и аккумуляторному блоку.

Используйте тупые пинцеты точности, чтобы аккуратно отщёлкнуть и отсоединить кабель, соединяющий аккумуляторный блок и материнскую плату.

Используйте наконечник лопатки, чтобы отогнуть маленький фиксирующий язычок на медного цвета разъёме с нулевым усилием вставки (ZIF).

Убедитесь, что Вы отгибаете язычок, а не саму клемму.

Выньте кабель из разъёма.

Для этого не требуется силы, как следует из названия ZIF.

Аналогично предыдущему шагу, отогните фиксирующий язычок на белом разъёме кабеля.

Выньте белый кабель из разъёма.

При сборке убедитесь, что фиксирующие язычки для белого и медного разъёмов надёжно зафиксированы. Так как это разъёмы с нулевым усилием вставки, кабели могут выскользнуть, если этого не сделать.

Отключите шлейф сенсорного дигитайзера, поддев лопаткой белые язычки на обоих разъёмах и приподняв их.

Используйте пинцет, чтобы извлечь кабель.

Шлейф сенсорного дигитайзера — это кабель, соединяющий эти два разъёма.

Отвинтите восемь винтов Torx длиной 3,0 мм с помощью отвертки Torx T5.

Некоторые винты имеют шайбы. Важно отслеживать шайбы и помнить, с какой резьбы они были сняты.

Снимите материнскую плату.

Удалите два винта Torx длиной 2,5 мм с помощью отвертки Torx T5.

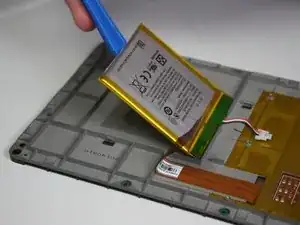

Используйте пластиковый инструмент для вскрытия, чтобы поддеть аккумулятор с задней стороны экрана.

Аккумулятор приклеен очень прочно, поэтому может потребоваться дополнительное усилие.

Проведите пластиковым инструментом по краю, чтобы отделить рамку от клея.

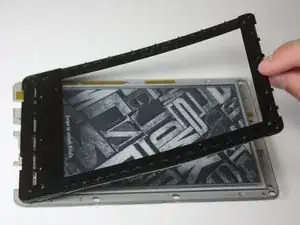

Снимите рамку с экрана.

Будьте осторожны: рамка и плата хрупкие, а клей сильный.
