Замена порта зарядки Kindle Paperwhite 2-го поколения
Порт зарядки Paperwhite интегрирован в материнскую плату и может быть заменён только путём либо выпаивания старого порта и аккуратной пайки нового, либо заменой всей платы.
Шаг 1
Вставьте пластиковый инструмент для открытия в углы Paperwhite и проведите по периметру кромки, чтобы снять рамку.
Начинайте поддевать вдоль внешних краёв — это оптимальные точки для снятия рамки.
Будьте осторожны и не засовывайте инструмент глубже 3–4 мм под боковую рамку, иначе вы можете оторвать защитную плёнку экрана.
Шаг 2
Используя отвертку, удалите одиннадцать винтов Phillips 000 длиной 3,2 мм из углов средней рамки и из-под чёрной полосы, как показано.
Не забудьте винт в середине чёрной клейкой полосы.
Шаг 3
Аккуратно снимите среднюю рамку с задней крышки.
Шаг 4
Используйте отвертку, чтобы удалить три винта Phillips 000 длиной 3,0 мм, которые удерживают аккумулятор, как показано.
Шаг 5
Осторожно приподнимите аккумулятор и выньте его из устройства.
Шаг 6
Используйте отвертку, чтобы удалить семь винтов Phillips 000 длиной 3,0 мм, которые удерживают материнскую плату, как показано.
Не потеряйте шайбу, выделенную оранжевым маркером на изображении. Это необходимая деталь для защиты винта.
Шаг 7
Аккуратно отсоедините ZIF-разъёмы.
Некоторые из этих разъёмов очень тонкие и хрупкие — обращайтесь осторожно!
Шаг 8
Аккуратно извлеките материнскую плату.
Шаг 9

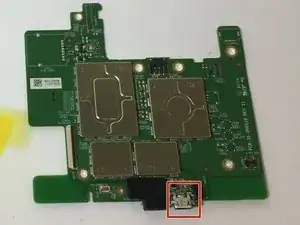

Порт зарядки интегрирован в материнскую плату устройства.
Далее, чтобы починить неисправный порт, либо замените всю материнскую плату, либо аккуратно выпаяйте старый порт и впаяйте новый на его место.
Посмотрите руководство по пайке для помощи.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
