Замена светодиодной платы (LED) Kindle 7-го поколения
Экран завис? Проверьте эти шаги по устранению неполадок, если вы ещё этого не сделали.
Если вы действительно хотите заменить светодиодную плату, то вы на правильной странице.
Следует отметить, что для этой замены потребуется полностью разобрать Kindle, но это руководство поможет вам на каждом этапе.
Шаг 1

Перед началом разборки выключите Kindle.

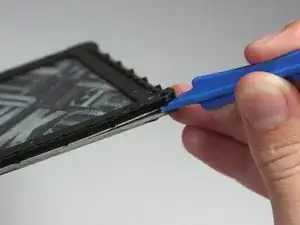

В каждом углу используйте синюю пластиковую монтажную лопатку, чтобы отстегнуть и отделить переднюю панель от клея.
Проведите инструментом по швам, чтобы приподнять переднюю панель.
Шаг 2

Снимите переднюю панель, чтобы удалить её с Kindle.
Если передняя панель снимается впервые, клей может потребовать значительного усилия для разъёма.
Чтобы не повредить переднюю панель, отрывайте её от углов к середине Kindle.
При повторной сборке устройства, если вы заменяете переднюю панель, может потребоваться дополнительный клей.
Шаг 3

Удалите десять винтов Torx T5 длиной 5,0 мм.
Магнитный коврик для винтов поможет вам отслеживать винты.
Шаг 4

Равномерно прорабатывая углы и края, отделите внутренние компоненты от задней панели.
Экран крепится к задней панели множеством защёлок. Потребуется усилие, чтобы снять заднюю панель, но не должно создаваться ощущения, что Kindle может сломаться.
Шаг 5

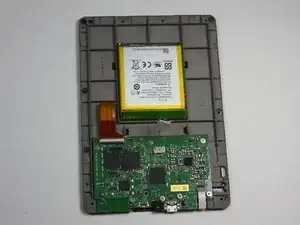

Переверните экран, чтобы он оказался лицом к плате и аккумуляторному блоку.

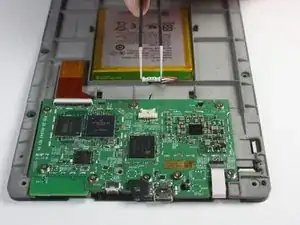

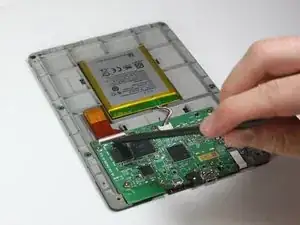

Используйте закруглённые пинцеты для аккуратного отщёлкивания и отсоединения кабеля, соединяющего аккумуляторный блок и плату.
Шаг 6


Используйте наконечник лопатки, чтобы откинуть маленький фиксирующий язычок на медно-цветном разъёме с нулевым усилием вставки (ZIF).
Убедитесь, что вы поднимаете язычок, а не сам контакт.
Вытащите кабель из разъёма.
Для этого не требуется усилие, как следует из названия ZIF.
Шаг 7

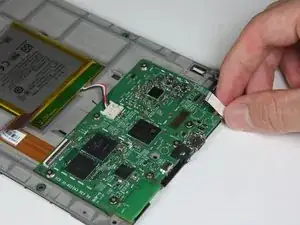

Аналогично предыдущему шагу, откиньте фиксирующий язычок на белом кабельном разъёме.
Вытащите белый кабель из разъёма.
При сборке убедитесь, что фиксирующие язычки для обоих разъёмов — белого и медно-цветного — зафиксированы. Поскольку это разъёмы с нулевым усилием вставки, кабели могут сдвинуться, если это не выполнено.
Шаг 8

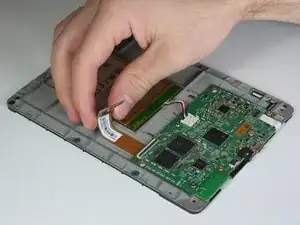

Отключите мостовой кабель сенсорного дигитайзера, поддев лопаткой белые защёлки на обоих разъёмах.
Используйте пинцет, чтобы вытащить кабель.
Мостовой кабель сенсорного дигитайзера — это кабель, соединяющий эти два разъёма.
Шаг 9

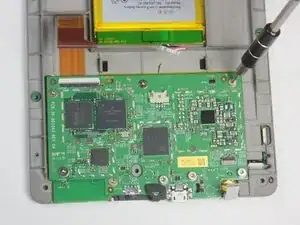

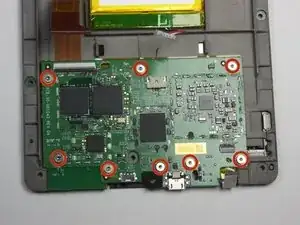

Используйте отвёртку Torx T5, чтобы удалить восемь винтов Torx длиной 3,0 мм.
Некоторые винты имеют шайбы. Важно отслеживать шайбы и помнить, с какой резьбы они были сняты.
Шаг 10

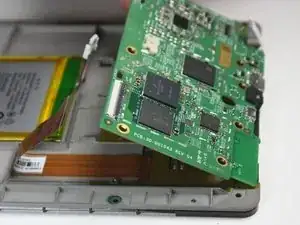

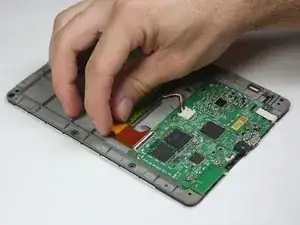

Снимите плату.
Шаг 11

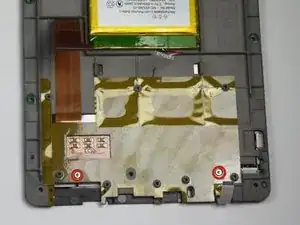

Удалите два винта Torx длиной 2,5 мм с помощью отвёртки Torx T5.
Шаг 12

Проведите пластиковым монтажным инструментом по краю, чтобы отделить рамку от клея.
Шаг 13

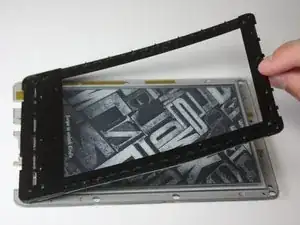

Поднимите рамку с экрана.
Будьте осторожны: рамка и плата хрупкие, а клей прочный.
Шаг 14

Переверните рамку, чтобы просмотреть плату.

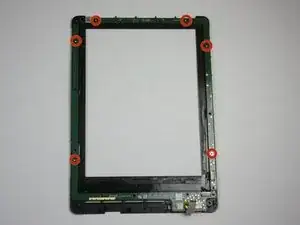

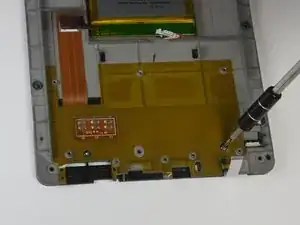

Используйте отвёртку Torx T5, чтобы выкрутить шесть винтов длиной 2,0 мм, удерживающих плату на рамке.
Снимите светодиодную плату (LED).
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
