Замена светодиодной подсветки Kindle Paperwhite первого поколения

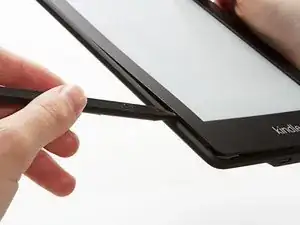

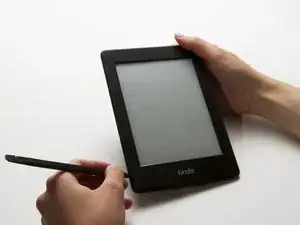

Используя лопаточку или пластиковый инструмент для открытия, аккуратно отожмите рамку (безель) от экрана. Проще начинать с углов и продвигаться вокруг рамки.

Не вставляйте лопаточку слишком глубоко под рамку; вы легко можете повредить экран.

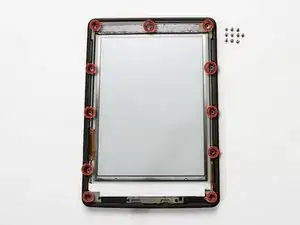

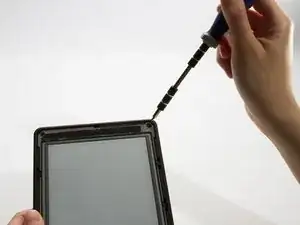

Удалите одиннадцать винтов Phillips 3.0 мм, окружающих среднюю рамку.

В верхней части дисплея полоска черной ленты закрывает один винт.

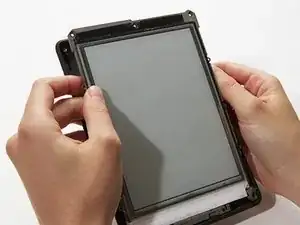

Поднимите среднюю рамку и выньте её из корпуса.

Если средняя рамка застряла, сначала сдвиньте её влево, затем поднимите и выньте.

Переверните среднюю рамку, чтобы найти аккумулятор.

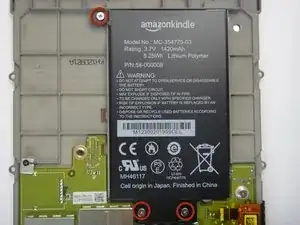

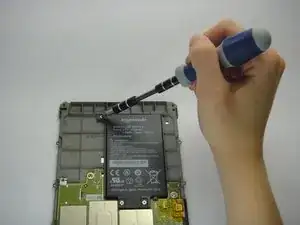

Снимите три винта Phillips 3.0 мм, крепящие аккумулятор к средней рамке.

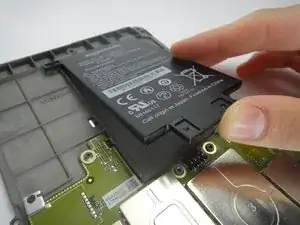

Аккуратно приподнимите аккумулятор снизу и выведите его из средней рамки.

С корпусом и аккумулятором, снятыми с средней рамки, начните отсоединять все кабели, подключенные к плате.

Разместите устройство так, чтобы обратная сторона средней рамки была вверх. Начните с кабеля в левом нижнем углу.

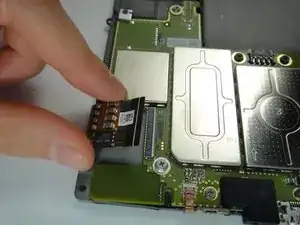

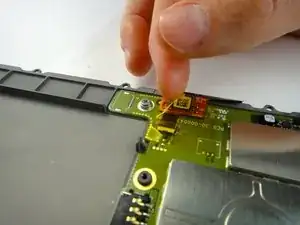

Используйте лопаточку, чтобы поднять белый фиксатор кабеля и вытащить гибкий кабель.

Двигайтесь против часовой стрелки к следующему кабелю и повторяйте. Маленький гибкий кабель внизу не требует подъёма фиксатора, просто аккуратно вытяните его.

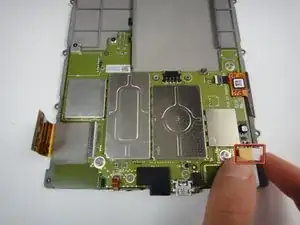

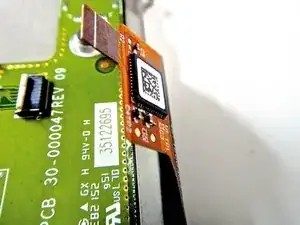

Снимите белый гибкий кабель, аккуратно приподняв желтый пластиковый разъём.

Снимите желтую антистатическую ленту с разъёма ленточного кабеля дисплея.

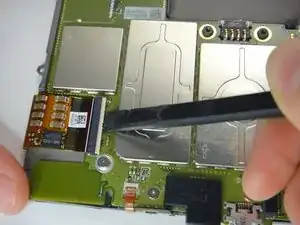

Используйте лопаточку, чтобы приподнять и отсоединить фиксатор кабеля.

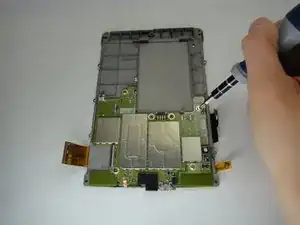

Используйте крестовую отвертку, чтобы удалить семь винтов Phillips 3.0 мм, удерживающих плату:

Три серебристых винта с серебристыми шайбами

Два серебристых винта без шайб

Один черный винт с золотистой шайбой

Один черный винт с квадратной шайбой

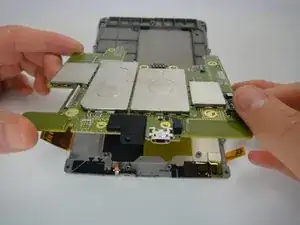

Снимите плату.

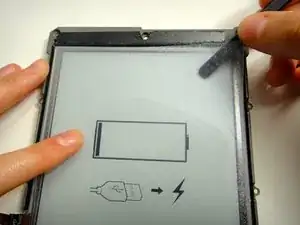

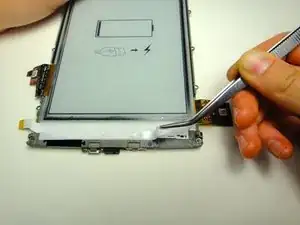

Пинцетом снимите белую полоску ленты, которая закрывает светодиоды.

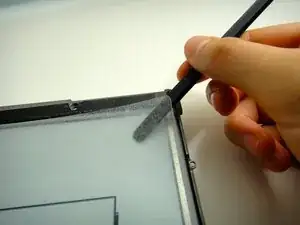

Используя лопаточку, аккуратно отделите пластиковый экран от дисплея.

Пластиковый экран приклеен толстым слоем клея. Будьте терпеливы при подъёме экрана, чтобы не согнуть и не сломать тонкий пластик.

После удаления внешнего экрана Kindle аккуратно снимите светодиодные лампы пальцами.
