Замена материнской платы Kindle Paperwhite 2-го поколения
Разборка планшета часто требует аккуратного поддевания корпуса. Будьте внимательны на первых шагах разборки и не потеряйте винты! Paperwhite — прочный планшет, который можно разделить на всего несколько компонентов. Это руководство покажет вам в восьми шагах, как заменить неисправную материнскую плату.
Шаг 1
Вставьте пластиковый инструмент для вскрытия в углы Paperwhite и проведите по периметру края, чтобы снять ободок.
Начинайте поддевание по внешним кромкам — это оптимальные точки для снятия ободка.
Будьте осторожны и не засовывайте инструмент глубже чем на 3–4 мм под боковой ободок, иначе вы можете содрать защитную плёнку экрана.
Шаг 2
Используя отвёртку, снимите одиннадцать винтов Phillips 000 длиной 3,2 мм из углов середины рамы и из-под чёрной полосы, как показано.
Не забудьте винт в середине чёрной клеевой полосы.
Шаг 3
Аккуратно снимите среднюю рамку с задней крышки.
Шаг 4
Используйте отвёртку, чтобы удалить три винта Phillips 000 длиной 3,0 мм, удерживающие батарею, как показано.
Шаг 5
Осторожно приподнимите батарею и извлеките её из устройства.
Шаг 6

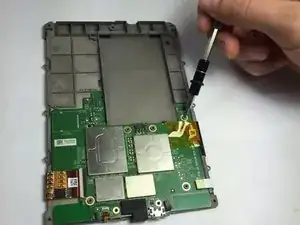

Используйте отвёртку, чтобы удалить семь винтов Phillips 000 длиной 3,0 мм, удерживающих материнскую плату, как показано.
Не потеряйте шайбу, выделенную оранжевым маркером на фото. Это необходимая деталь для защиты винта.
Шаг 7

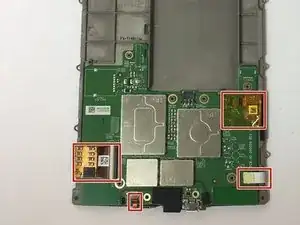

Аккуратно отсоедините ZIF-разъёмы.
Некоторые из этих разъёмов очень тонкие и хрупкие, обращайтесь с ними бережно!
Шаг 8

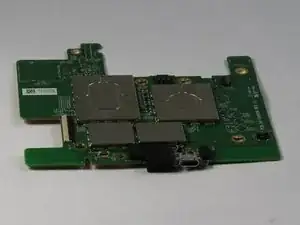

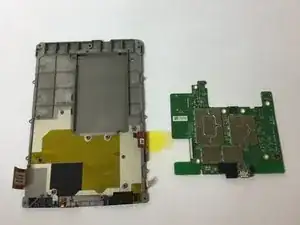

Аккуратно извлеките материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
