Замена внутренней антенны Boogie Board Rip

На задней панели устройства отвинтите четыре винта с шестигранной головкой Torx 3/8" с помощью биты T-6 Torx.

Бита Torx — это насадка, которая вставляется в держатель бит, также называемый отверткой.

Снимите стилус, если он находится в гнезде в верхней части устройства.

Поверните устройство так, чтобы смотреть на него сверху.

Установив большие пальцы по обеим стенкам корпуса стилуса, раздвиньте раму устройства, аккуратно раздвигая две стороны.

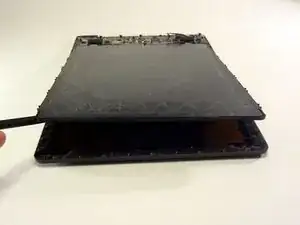

Вставьте лопаточку в шов между передней и задней панелями рамы. Откройте защёлки по всему периметру устройства.

Снимите переднюю панель лицевой стороны, потянув её строго вверх.

Фиксатор разблокировки на боковой стороне устройства может отойти при отстёгивании внутренних защёлок или снятии лицевой панели. Это нормально.

Используйте лопаточку (или аккуратно согните заднюю панель устройства), чтобы отщёлкнуть защёлки, удерживающие экран на месте.

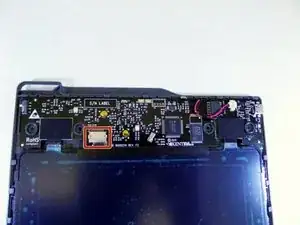

С помощью лопаточки нажмите на язычок разъёма, ближайший к проводам, чтобы отсоединить разъём батареи от материнской платы.

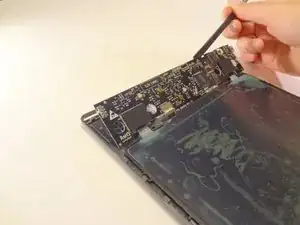

Аккуратно приподнимите материнскую плату лопаточкой или небольшим инструментом, вставив его в зазор между задней рамой и материнской платой.

Снимите батарею, расположенную за материнской платой.

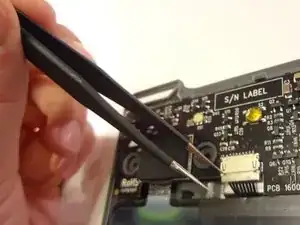

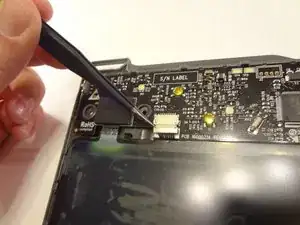

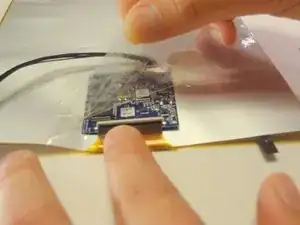

Используйте пинцет или небольшой острый предмет, чтобы аккуратно вытащить разъём с обеих — левой и правой — сторон.

Работайте с обеих сторон равномерно. Разъём имеет прямые штыри для подключения к материнской плате. Если разъём не тянется ровно, могут возникнуть затруднения при отсоединении детали от материнской платы.

Когда появится равномерная белая полоса пластмассового корпуса штырьков (примерно 1 мм), возьмите разъём большим и указательным пальцами и потяните его строго прямо, вытянув из материнской платы.

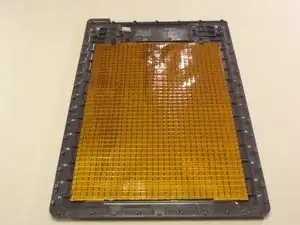

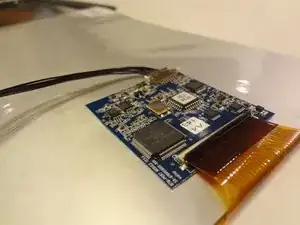

Используя лопаточку или инструмент для поддевания, поднимите соединённый экран и материнскую плату строго вверх, чтобы обнажить золотистую антенну, приклеенную к задней пластине.

При снятии материнской платы/экрана следите, чтобы кабель разъёма антенны не повредился — проводите его через открытый паз между материнской платой и экраном.

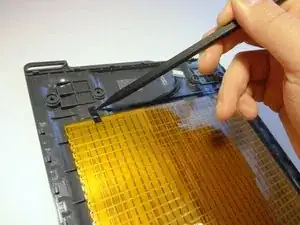

С помощью лопаточки или ногтя удалите чёрную электроизоляционную ленту, фиксирующую антенну к чёрной пластине.

С обратной стороны антенны с помощью лопаточки или ногтя снимите прозрачную ленту, удерживающую трансформатор на антенне.

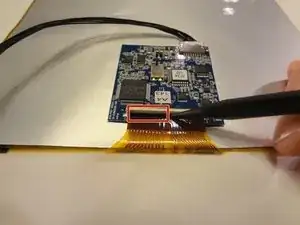

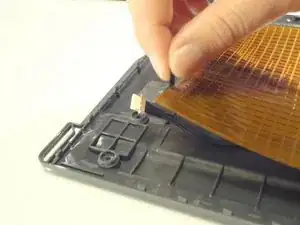

С помощью лопаточки или ногтя большого пальца приподнимите чёрную крышку, фиксирующую антенну к трансформатору, и отведите её от себя вверх.

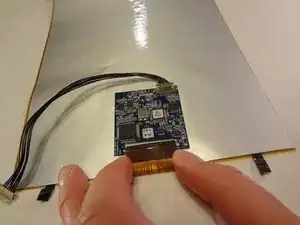

Большим и указательным пальцами отсоедините антенну от трансформатора.

Аккуратно разъедините трансформатор и заднюю часть антенны.

Клей достаточно слаб, чтобы отделить две части без повреждения обеих деталей. Удаляйте трансформатор медленно и осторожно.
