Замена USB-порта BlackBerry PlayBook
Порт USB часто выходит из строя в этих устройствах. В нашем примере USB-порт был полностью отломан от устройства. Порт прикреплён к материнской плате двумя паяными контактами, что облегчает его повторное припаивание или замену после извлечения материнской платы.
Шаг 1
Используйте пластиковый инструмент для демонтажа, чтобы поддеть заднюю панель, вставив инструмент между передней и задней панелями.
По периметру устройства есть защёлки, которые нужно отжать на всех четырёх сторонах.
При установке задней крышки вставляйте нижнюю сторону первой (порты USB и HDMI выступают примерно на 2 мм); при введении их в вырезы крышки сборка пройдёт легче.
Шаг 2
Отсоедините разъём батареи пальцами или пинцетом.
Шаг 3
Открутите два винта Phillips 1.17x2.9 мм от белого разъёма.
Подденьте разъём батареи с материнской платы лопаткой.
Шаг 4
Снимите плоский разъём сверху, идущий от модуля камеры, лопаткой.
Шаг 5
С помощью лопатки отсоедините плоский разъём, идущий снизу материнской платы.
Шаг 6
Удалите защёлнутый ZIF-разъём данных, идущий снизу материнской платы.
Поднимите чёрную пластиковую защёлку лопаткой.
Аккуратно вытащите разъём пинцетом.
Будьте осторожны: убедитесь, что чёрная пластиковая защёлка поднята от ленты разъёма перед тем, как тянуть за разъём. Защёлка должна быть свободной и легко шевелиться. Снятие разъёма до его освобождения может привести к повреждению.
Шаг 7
Удалите со материнской платы следующие пять винтов.
Три винта Phillips 1.5x2.5 мм
Два винта Phillips 1.55x2.38 мм
Шаг 8
Подденьте все четыре антенных разъёма с материнской платы снова с помощью лопатки.
Шаг 9
Осторожно приподнимите материнскую плату и выньте её из корпуса. Если возникает сопротивление, проверьте предыдущие шаги и убедитесь, что все соединения сняты.
Шаг 10

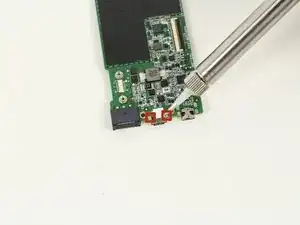

Используйте навыки пайки, чтобы отсоединить USB-порт от материнской платы в этих двух паяных точках.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
