Замена аккумулятора в Cybook Odyssey

Перед разборкой выключите устройство.

Чтобы открыть Cybook, воспользуйтесь инструментом для вскрытия или лопаткой, чтобы отщёлкнуть крышку вокруг экрана.

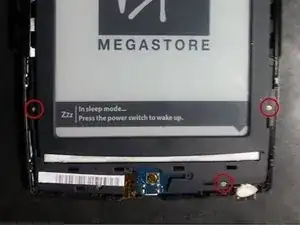

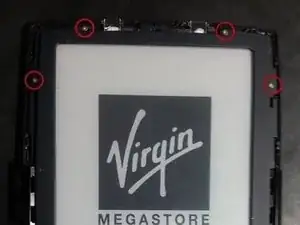

На этом изображении видны пазы на задней крышке, в которые защёлкиваются выступы крышки.

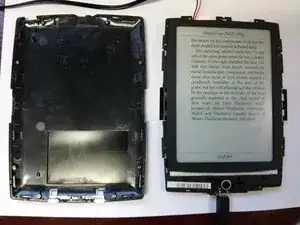

После снятия крышки найдите материнскую плату на задней крышке (левый компонент на третьем изображении). Материнская плата находится по центру, как показано на третьем изображении.

Чтобы извлечь материнскую плату, открутите семь винтов с крестообразным шлицем, крепящих плату к корпусу.

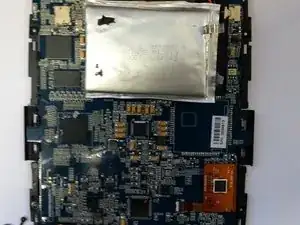

Аккумулятор установлен на материнской плате. Два провода — красный и чёрный — припаяны к небольшой печатной плате (ПП), которая соединяет аккумулятор с материнской платой.

Обратите внимание на кнопку питания, расположенную между задней крышкой и материнской платой в нижнем правом углу.

Исходный аккумулятор припаян к плате защиты, которая представляет собой небольшую внешнюю печатную плату (ПП), к которой подключаются два провода (красный и чёрный), идущие к материнской плате.

На ПП красный провод (положительный) припаян вблизи положительного вывода аккумулятора. Чёрный провод (отрицательный) припаян вблизи отрицательного вывода аккумулятора.

Определите положительный и отрицательный выводы на новом аккумуляторе, чтобы правильно подключить его к ПП.

Вам могут понадобиться дополнительные провода, чтобы припаять положительный и отрицательный выводы нового аккумулятора к ПП так же, как был подключён старый аккумулятор.

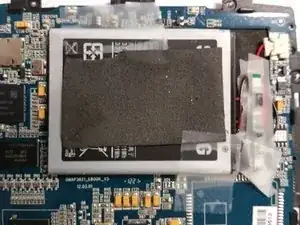

Припаяйте новый аккумулятор к небольшой ПП, как показано на втором изображении. Плата подключается (белый разъём).

Зарядите аккумулятор с помощью USB-приёмника на Cybook Odyssey перед установкой аккумулятора в устройство.

Убедитесь, что Cybook работает корректно при заряженном аккумуляторе и отключённом USB-кабеле.
