Замена передней панели BlackBerry PlayBook

Используйте пластиковый инструмент для вскрытия, чтобы отжать заднюю панель, вставив его между передней и задней панелями.

По всему периметру устройства находятся защёлки, которые необходимо освободить.

При установке задней крышки вставляйте нижнюю сторону в первую очередь (порты USB и HDMI выступают примерно на 2 мм) — вставка их в вырезы крышки облегчит повторную сборку

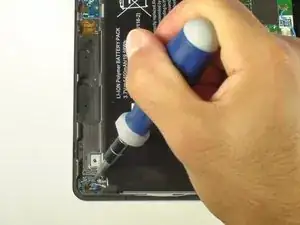

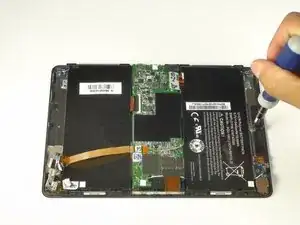

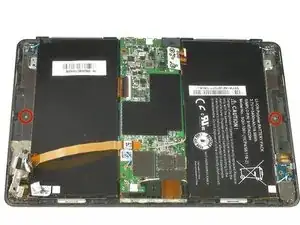

Выверните винт Phillips 1.55x0.33 мм из металлической рамы.

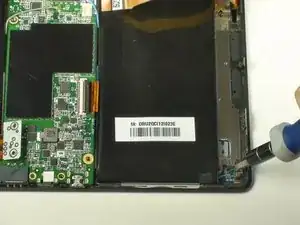

Выверните винт Phillips 1.5x4.25 мм из звуковой панели.

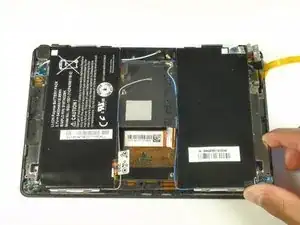

Снимите наклейки, фиксирующие левый динамик, пинцетом или пальцами.

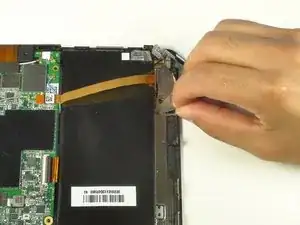

Выдвиньте левую звуковую планку из её металлического кронштейна.

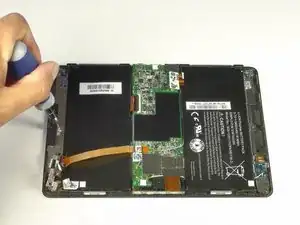

Удалите оба винта Phillips 1.5x4.25 мм с правой звуковой планки с помощью крестовой отвёртки.

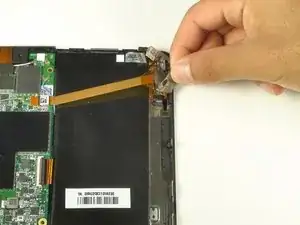

Поднимите правую звуковую планку, чтобы снять её.

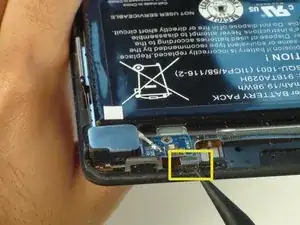

Отсоедините разъём аккумулятора пальцами или пинцетом.

Выверните два винта Phillips 1.17x2.9 мм из белого разъёма.

Отсоедините разъём аккумулятора от платы с помощью лопатки.

Снимите плоский разъём, идущий от блока камеры, лопаткой.

С помощью лопатки снимите плоский разъём, идущий снизу платы.

Снимите защёлкивающийся ZIF-разъём данных, идущий снизу платы.

Поднимите чёрную пластиковую защёлку лопаткой.

Осторожно вытяните разъём пинцетом.

Будьте осторожны: убедитесь, что чёрная пластиковая защёлка поднята от ленты разъёма перед вытягиванием. Защёлка должна быть свободной и легко шевелиться. Удаление разъёма до его отщёлкивания может привести к повреждению.

Удалите следующие пять винтов с материнской платы.

Три винта Phillips 1.5x2.5 мм

Два винта Phillips 1.55x2.38 мм

Снова подденьте все четыре антеннных разъёма на материнской плате с помощью лопатки.

Осторожно приподнимите материнскую плату от устройства. Если ощущается сопротивление, проверьте предыдущие шаги, чтобы убедиться, что все соединения сняты.

Снимите оба винта, крепящие металлическую среднюю рамку к передней панели.

Два винта Phillips

Выверните маленькие синие платы в каждом углу той же крестовой отвёрткой.

Снимите наклейку, удерживающую контроллер сенсорного экрана, чтобы освободить его от средней рамки.

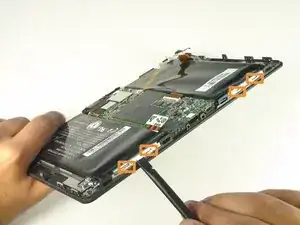

Отщёлкните все крепления по бокам планшета.

Две большие защёлки на верхней части устройства.

Четыре средних защёлки на нижней части устройства.

Одна маленькая защёлка на стороне устройства, рядом с гнездом для наушников.

Эта последняя защёлка особенно сложна и может потребовать более острого инструмента для снятия.

Осторожно приподнимите металлическую среднюю рамку от передней панели.

Через отверстие в средней рамке под местом, где была материнская плата, проходит разъём. При подъёме убедитесь, что этот разъём правильно пропущен через отверстие.

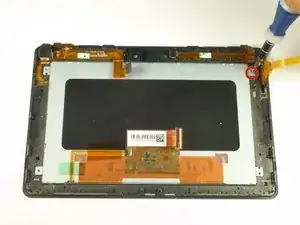

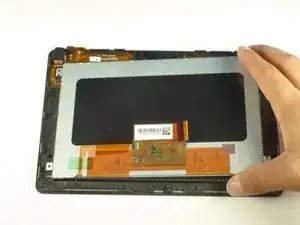

Удалите оставшийся винт Phillips, удерживающий дисплей.

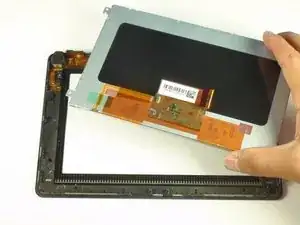

Осторожно приподнимите дисплей и выньте его из посадочного места.
