Замена камеры BlackBerry PlayBook

Используйте пластиковый инструмент для открывания, чтобы отжать заднюю панель, вставив его между передней и задней панелями.

Со всех четырёх сторон устройства есть защёлки, которые нужно отпустить.

При установке задней крышки вставьте сначала нижнюю сторону (порты USB и HDMI выступают примерно на 2 мм): введение их в вырезы крышки упростит повторную сборку.

Снимите разъём аккумулятора пальцами или пинцетом.

Выверните два винта Филлипс 1.17x2.9 мм с белого разъёма.

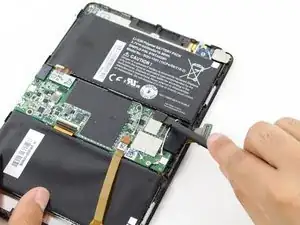

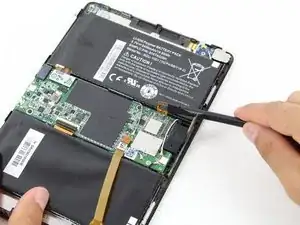

С помощью лопатки подденьте разъём аккумулятора и отсоедините его от платы.

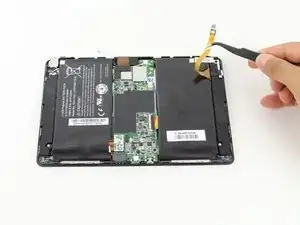

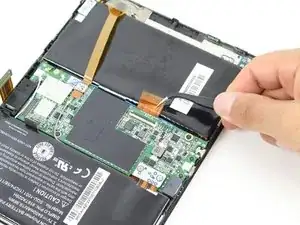

С помощью лопатки отсоедините плоский верхний разъём, идущий от блока камеры.

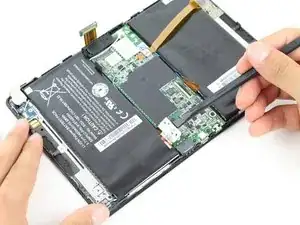

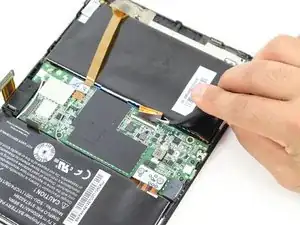

С помощью лопатки отсоедините плоский верхний разъём, идущий из-под материнской платы.

Снимите защёлкивающийся ZIF-разъём данных, идущий из-под материнской платы.

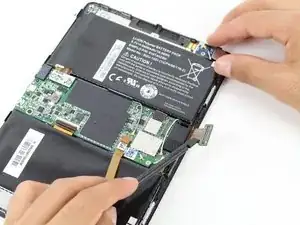

Подденьте чёрную пластиковую защёлку лопаткой.

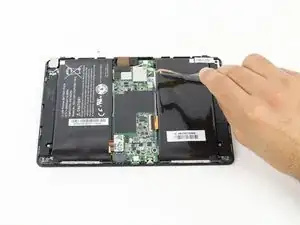

Аккуратно вытяните разъём пинцетом.

Будьте внимательны: убедитесь, что чёрная пластиковая защёлка поднята от ленты разъёма перед тем, как тянуть за разъём. Защёлка должна быть свободной и легко шевелиться. Снятие разъёма до освобождения защёлки может привести к повреждению.

Снимите с материнской платы следующие пять винтов.

Три винта Филлипс 1.5x2.5 мм

Два винта Филлипс 1.55x2.38 мм

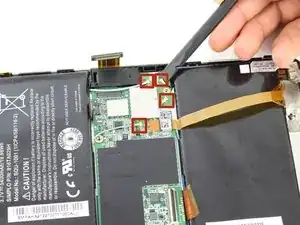

С помощью лопатки снова подденьте все четыре антенных разъёма от материнской платы.

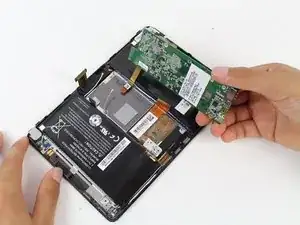

Осторожно приподнимите материнскую плату от устройства. Если ощущается сопротивление, проверьте предыдущие шаги и убедитесь, что все разъёмы сняты.

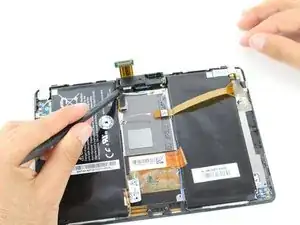

С помощью лопатки отсоедините плоский верхний разъём от блока камеры.

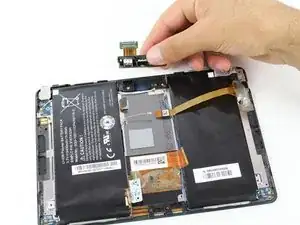

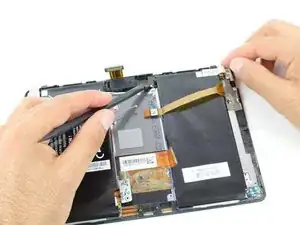

Отожмите блок камеры от корпуса, поднимая левую сторону лопаткой.

С правой стороны блока есть небольшой крючок, удерживающий его на месте. При снятии блока обязательно поднимайте его с левой стороны, чтобы вытащить из-под этого крючка.

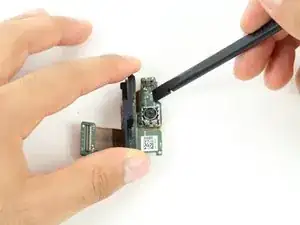

Вставьте лопатку между пластиковой рамкой и печатной платой.

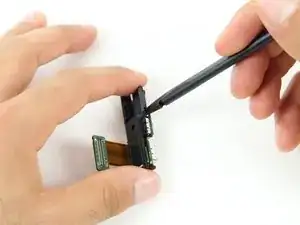

Осторожно подденьте пластиковую рамку и отделите её от остальной части блока камеры.
