Замена материнской платы LeapFrog LeapPad 2

Поверните планшет так, чтобы была видна задняя часть.

По очереди снимите крышки батарейных отсеков, сдвигая их в стороны и от центра устройства.

Извлеките элементы AA из обоих батарейных отсеков устройства.

Отвинтите от устройства следующие винты крестовой отверткой Phillips #1:

Четыре винта Phillips 7,0 мм

Три винта Phillips 6,0 мм

Два винта Phillips 10,0 мм

Эти два винта находятся за наклейкой с штрихкодом на нижней части устройства. Откройте доступ к винтам, проткнув, разрезав или отклеив наклейку со штрихкодом.

Используйте небольшой пластиковый инструмент для открывания, чтобы начать разделение цветной передней панели и белой задней панели устройства.

Держите переднюю панель одной рукой, а заднюю панель другой; начните снизу устройства и постепенно разъединяйте детали.

Самые упрямые защёлки, удерживающие переднюю и заднюю части вместе, расположены вдоль верхнего края планшета вокруг слота для картриджа. Это, скорее всего, будет последняя область, которая разойдётся, и для её освобождения может потребоваться умеренное усилие.

Когда останется соединён только верхний край, одновременно потяните заднюю панель назад от передней и вверх к верхней части устройства. Это должно освободить последние защёлки, удерживающие детали вместе.

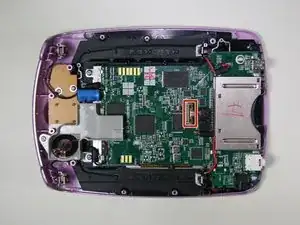

Откройте разъём ленточного кабеля камеры, подняв коричневый фиксатор пластиковым инструментом для открывания или пальцем до вертикального положения.

Неправильное выполнение этого действия может повредить кабель и/или разъём.

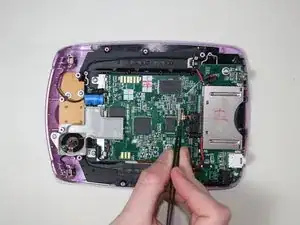

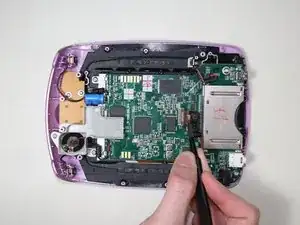

Используя плоские пинцеты или пальцы, вытяните ленточный кабель задней камеры из разъёма камеры на материнской плате.

Если разъём правильно открыт, отключение ленточного кабеля должно требовать небольшого усилия или быть без усилия.

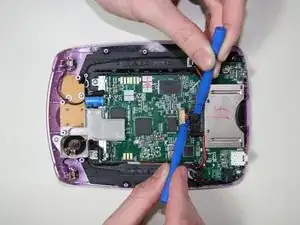

Поднимите модуль камеры из пластикового корпуса, используя два небольших пластиковых инструмента для открывания следующим образом:

Поместите один инструмент непосредственно под основание ленточного кабеля камеры и корпус камеры, оказывая подъёмное давление.

Одновременно используйте другой инструмент, чтобы отстегнуть одну из защёлок слева или справа от корпуса камеры.

На изображениях показана левая сторона корпуса камеры сверху, правая сторона — снизу.

Осторожно: не сгибайте удерживающие защёлки слишком сильно, это может их повредить.

Отвинтите два винта Phillips 5,5 мм, удерживающие пластиковый держатель динамика, крестовой отверткой Phillips #1.

На изображениях показана удалённая задняя камера, но её снятие необязательно для большинства операций.

Снимите пластиковый держатель динамика с устройства.

Отвинтите крестовой отверткой Phillips #1 следующие винты:

Один винт Phillips 5,5 мм, удерживающий сборку экрана.

Два винта Phillips 8,0 мм, удерживающие материнскую плату.

Два винта Phillips 6,0 мм, удерживающие слот для игрового картриджа.

Один из этих винтов также удерживает чёрный пластиковый кронштейн для передней камеры; кронштейн становится свободным после удаления винта. Отложите кронштейн в сторону, если он выпадет.

Не забудьте установить кронштейн обратно на место при повторной сборке, если он был снят.

Три винта Phillips 6,0 мм, удерживающие вспомогательную плату.

Будьте осторожны, чтобы не повредить серый ленточный кабель, соединяющий вспомогательную плату, при выкручивании этих трёх винтов.

Найдите следующие элементы:

Два положительных клеммных контакта батареи.

Две точки приклейки положительных проводов батареи.

Этот клей может оторваться от материнской платы при отсоединении клемм батареи, но это не оказывает существенного влияния на устройство.

При повторной сборке можно по желанию приклеить оторвавшиеся провода обратно к материнской плате.

По одному, вставьте узкий металлический шпуджер через металлическую петлю каждой клеммы с боковой стороны и подденьте вверх, оттягивая от передней панели, чтобы освободить клемму от корпуса.

Используется металлический шпуджер, поскольку для освобождения положительных клемм батареи требуется значительное усилие.

Найдите следующие элементы:

Два отрицательных клеммных контакта батареи.

Две точки приклейки отрицательных проводов батареи.

Этот клей может оторваться от материнской платы при отсоединении клемм батареи, но это не оказывает существенного влияния на устройство.

При повторной сборке можно по желанию приклеить оторвавшиеся провода обратно к материнской плате.

По одному, зажмите сторону клеммы со стороны батареи к стороне провода пальцем или большим пальцем и потяните вверх, оттягивая от передней панели, чтобы освободить клемму от корпуса.

Отрицательные клеммы батареи требуют гораздо меньшего усилия для снятия, чем положительные клеммы.

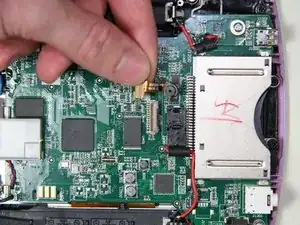

Используйте маленький пластиковый инструмент для вскрытия, чтобы аккуратно поддеть под чёрный провод бокового микрофона и вынуть микрофон из его гнезда.

Если кронштейн не выпал раньше после отворачивания винтов слота игровой карты, снимите его сейчас и отложите для последующей сборки.

Расположение кронштейна передней камеры.

Резиновая окантовка экрана может отделиться сама по себе после снятия передней крышки с узла экрана и материнской платы. Отложите её в сторону, если она оторвётся.

Обратите внимание на первоначальную ориентацию резиновой окантовки экрана, чтобы облегчить повторную сборку.

Расположение защёлок узла экрана.

Сдвиньте материнскую плату в направлении слота игровой карты, пока материнская плата не выйдет из-под металлических защёлок узла экрана.

Осторожно переверните материнскую плату, поворачивая её от узла экрана вдоль длинного края с микрофоном и динамиком, как показано.

Материнская плата и узел экрана всё ещё соединены ленточным кабелем, который может быть повреждён при сильном натяжении.

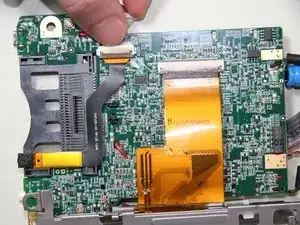

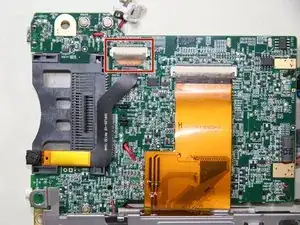

Отодвиньте ленту на разъёме ленточного кабеля камеры.

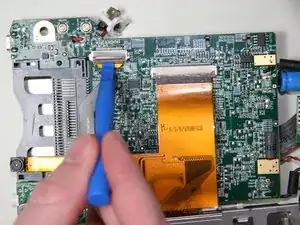

Откройте разъём камеры, подняв коричневую защёлку пластиковым инструментом для вскрытия или пальцем до вертикального положения.

Неправильное выполнение этой операции может привести к повреждению кабеля и/или разъёма.

Аккуратно потяните ленточный кабель передней камеры — он должен легко выйти из разъёма.

Если разъём правильно открыт, для отсоединения ленточного кабеля потребуется небольшое усилие или оно отсутствует.

Отодвиньте ленту на разъёме ленточного кабеля дисплея.

На этих изображениях передняя камера показана снятой, но её снятие необязательно для большинства операций.

Откройте разъём дисплея, подняв коричневую защёлку пластиковым инструментом для вскрытия или пальцем до вертикального положения.

Неправильное выполнение этой операции может привести к повреждению кабеля и/или разъёма.

Аккуратно потяните ленточный кабель дисплея — он должен легко выйти из разъёма.

Если разъём правильно открыт, для отсоединения ленточного кабеля потребуется небольшое усилие или оно отсутствует.

Узел экрана теперь отделён.

Материнская плата теперь отделена.
