Замена материнской платы Amazon Kindle Oasis 8 поколения

Аккуратно вставьте пластиковую открывалку между задней панелью и корпусом устройства, чтобы освободить защёлки, удерживающие панель и корпус вместе.

Поочерёдно отожмите все защёлки по периметру задней панели.

На длинной и самой толстой стороне Oasis расположено 5 защёлок, на остальных сторон — нет.

Осторожно снимите заднюю панель с устройства.

Аккуратно отклейте заднюю панель от клейкой ленты, обращая внимание на сохранение целостности ленты, чтобы можно было использовать её повторно.

Используя пинцет, поднимите оранжевый мостовой соединитель.

Поместите пинцет между батареей и концом моста и поднимите соединитель вверх.

Аккуратно вставьте лопатку под аккумулятор с левой стороны и медленно продвигайтесь вдоль края, чтобы освободить аккумулятор от ленты. Будьте осторожны, чтобы не повредить тонкую фольгу на обратной стороне батареи.

Используйте только антистатические инструменты при работе с внутренними компонентами устройства, такие как лопатка или открывалка.

Не рекомендуется использовать металлическую лопатку, так как можно повредить аккумулятор.

Поднимите аккумулятор лопаткой и пальцами медленно отделите его от клейкой основы.

Используя пинцет, аккуратно отклейте ленту от мостового разъёма питания. Если в комплекте новой детали есть новая лента, удалите старую полностью. В противном случае снимите её и положите уголком вниз на чистую поверхность для повторного использования.

После освобождения от клея и соединителей удалите старую батарею из устройства.

Новый аккумулятор может быть разряжен и не включаться сразу. После замены подключите Oasis к зарядному устройству и полностью зарядите аккумулятор.

Найдите два винта Phillips (обозначены как PH 0) и открутите их с помощью отвёртки с битой PH 0.

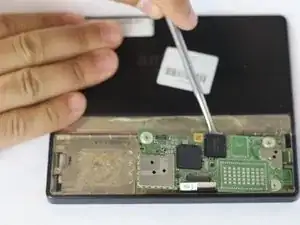

Используя металлическую лопатку, пинцет и кончики пальцев, аккуратно поднимите оранжевый разъём питания с материнской платы, а затем — с Kindle.

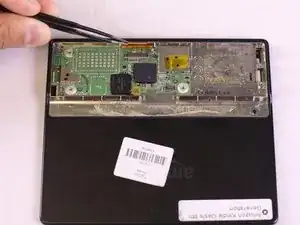

Пинцетом вытяните оранжевый мостовой разъём питания из Kindle. К разъёму подключены порт зарядного устройства и кнопка питания.

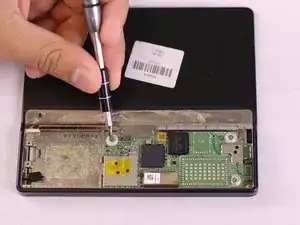

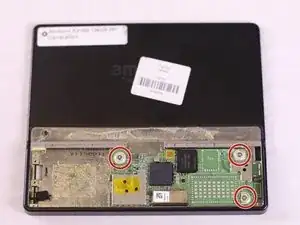

Найдите три винта Phillips (PH 0) на материнской плате и открутите их отвёрткой с битой PH 0.

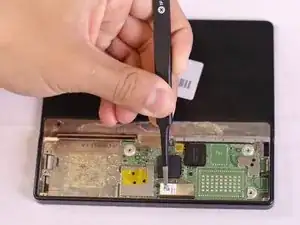

Найдите разъём дисплея на материнской плате и отсоедините его с помощью пинцета.

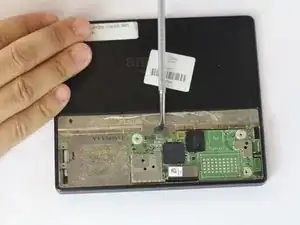

Используйте металлическую лопатку, чтобы выдвинуть материнскую плату из Kindle.
