Замена порта зарядки Amazon Kindle Oasis 8-го поколения
При неисправном порте зарядки вам будет трудно подключить Kindle к компьютеру или зарядному устройству. Это может привести к проблемам при попытке зарядить аккумулятор или обновить Kindle. В этом руководстве показано, как заменить порт зарядки.
Шаг 1
Осторожно введите пластиковый инструмент для открытия между задней панелью и корпусом, чтобы освободить защёлки, фиксирующие заднюю панель и корпус вместе.
Шаг 2
Продолжайте по периметру задней панели, освобождая все защёлки.
На длинной и самой толстой стороне Oasis расположено 5 защёлок, на остальных сторонах их нет.
Шаг 3
Осторожно снимите заднюю панель с устройства.
Аккуратно отлепите заднюю панель от клея, стараясь не повредить клейкую ленту, чтобы её можно было использовать повторно.
Шаг 4

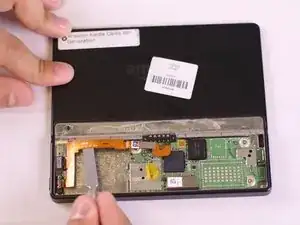

С помощью пинцета подденьте оранжевый разъём-мостик и снимите его.

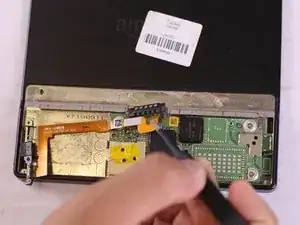

Вставьте пинцет между аккумулятором и концом разъёма-мостика и поднимите вверх.
Шаг 5
Осторожно подденьте лопаткой аккумулятор, начиная с левой стороны, и медленно проводите лопаткой по краю, чтобы оторвать аккумулятор от ленты. Будьте осторожны, чтобы не порвать тонкую фольгу на задней стороне аккумулятора.
При работе с внутренними компонентами устройства используйте только антистатические инструменты, например лопатки или инструмент для вскрытия.
Не рекомендуется использовать металлическую лопатку, так как вы можете проколоть аккумулятор.
Шаг 6
Поднимите аккумулятор лопаткой и с помощью пальцев медленно оторвите аккумулятор от клея.
Шаг 7

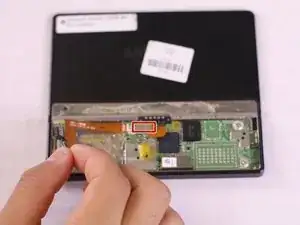

С помощью пинцета аккуратно поднимите ленту с разъёма питания-мостика. Если новый блок поставляется с новой лентой, снимите её полностью; если нет — снимите и положите один уголок лицевой стороной вниз на чистую поверхность, чтобы использовать повторно.
Шаг 8
После освобождения от клея и разъёмов извлеките старый аккумулятор из устройства.
Возможно, новый аккумулятор будет разряжен, и устройство не включится сразу. После замены аккумулятора подключите Oasis к зарядке и дайте аккумулятору зарядиться до полной ёмкости.
Шаг 9

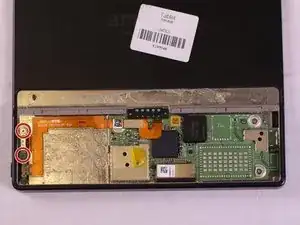

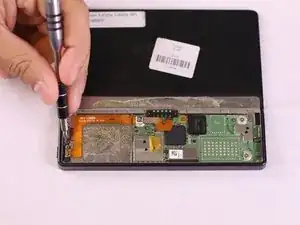

Найдите 2 винта с крестообразной головкой (обозначены PH 0) и извлеките их отверткой с битой PH0.
Шаг 10

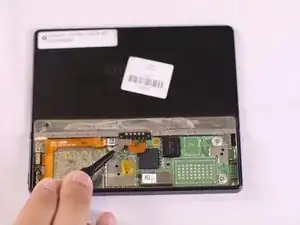

Используя металлическую лопатку, пинцет и кончики пальцев, аккуратно приподнимите оранжевый разъём-мостик сначала с материнской платы, а затем от Kindle.
Шаг 11
Используйте пинцет, чтобы вынуть оранжевый разъём питания из Kindle. Порт зарядки и кнопка питания прикреплены к этому разъёму.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
