Замена Wi‑Fi антенны AKASO KingPad A90
Без надлежащего интернет‑соединения планшет A90 не сможет выполнять многие важные функции, а модуль антенны в этих устройствах отвечает за поддержание этого соединения и может быть повреждён по разным причинам. Поэтому в этой инструкции мы заменим модуль Wi‑Fi антенны для AKASO KingPad A90.
Для этого ремонта потребуется использование паяльника, который при неправильном обращении может вызвать ожоги, пожары и повредить компоненты устройства, поэтому будьте осторожны при выполнении этой замены.
Здесь ссылка на другую инструкцию iFixit с советами по пайке/выпаиванию соединений в устройстве.
Шаг 1

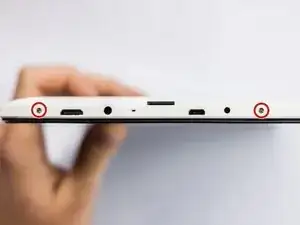

Удалите винты.

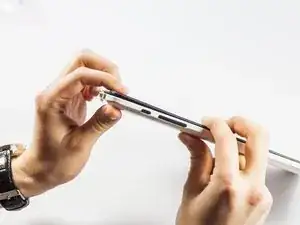

Вставьте лопатку по центру левой стороны, между белым и чёрным пластиком.

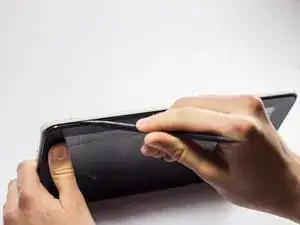

Вставьте пластиковый инструмент для вскрытия и используйте его, чтобы дальше отжать заднюю крышку.

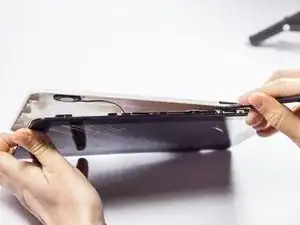

Продвигайтесь по краю планшета пластиковым инструментом для вскрытия и при необходимости вставляйте дополнительные инструменты.

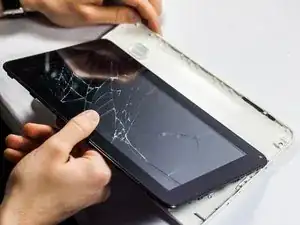

Снимите заднюю крышку.
Шаг 2

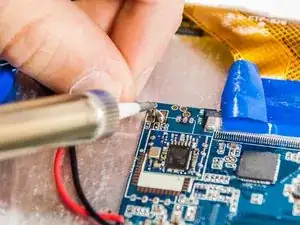

Включите паяльник и прогрейте его в течение десяти минут.

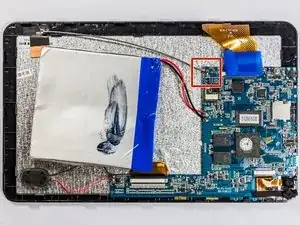

Найдите точки пайки антенны на плате.
Отодвиньте защитную ленту, покрывающую шлейф дисплея, чтобы она не была слишком близко к точкам пайки.
Припой быстро застывает и остывает; ждать перед переходом к следующему шагу не нужно.
Шаг 3
Если вы не умеете паять, будьте внимательны и точно выполняйте шаги, иначе вы можете повредить устройство.
На новой антенне найдите точки пайки.
Добавьте припой на точки пайки, чтобы подготовить их к монтажу.

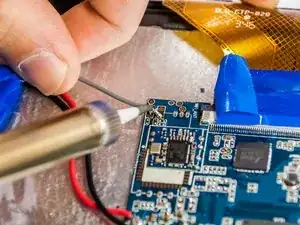

Установите антенну на каждую точку и расплавьте припой на точке.
Поместите контакт антенны в расплавленную каплю припоя и удерживайте около 2 секунд.
Повторите этот шаг для всех точек пайки.
Шаг 4
Установите заднюю крышку на место с новой частью.

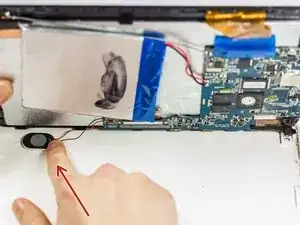

Аккуратно прижмите динамик на место.
Не допускайте выпадения блока регулировки громкости из посадочного места.
Закрутите винты обратно.
Перевод руководства с ifixit.com
