Замена разъёма зарядки и micro HDMI на Kindle Fire HD 8.9"

Вставьте большой пластиковый инструмент для вскрытия рядом с разъёмом для наушников Kindle.

Убедитесь, что вырез на пластиковом инструменте обращён к задней части Kindle.

Равномерно перемещайте пластиковый инструмент вокруг корпуса Kindle, разделяя две половины.

Будьте осторожны, чтобы не полностью отделить заднюю крышку. Существует два хрупких гибких кабеля, которые соединяют сборку дисплея с материнской платой.

Уложите Kindle на заднюю крышку.

Держа модуль дисплея рядом с камерой, осторожно откройте его примерно под углом 90 градусов относительно задней крышки.

На этих изображениях Kindle показан лежащим. Чтобы предотвратить повреждение гибких кабелей, удерживайте Kindle раскрытым под углом 90 градусов при отсоединении модуля дисплея.

Поднимите фиксирующую защёлку на ZIF-разъёме верхнего гибкого кабеля.

Осторожно извлеките кабель из гнезда.

Этот гибкий кабель хрупкий. Следите, чтобы не помять и не согнуть его во время работы.

Отделите модуль дисплея от остальной части устройства.

При сборке устройства совместите две половины корпуса перед подключением гибких кабелей.

Удалите следующие шестнадцать винтов из металлической средней рамки на задней части устройства:

Четыре винта Phillips 3 мм (расположены в каждом углу устройства — отмечены красным на схеме)

Четыре винта Phillips 3 мм (вокруг портов — отмечены оранжевым на схеме)

Восемь винтов Phillips 3 мм (расположены по периметру средней рамки — отмечены жёлтым на схеме)

Осторожно снимите металлическую среднюю рамку.

Найдите разъём зарядки и вход micro HDMI на задней стороне вашего Kindle.

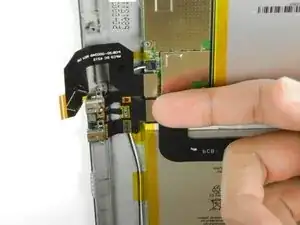

Используя палец, аккуратно нажмите и подтолкните вверх металлическую пластину, которая обращена к центру Kindle.

Будьте осторожны, чтобы не согнуть чёрную часть, соединяющую оба разъёма, при снятии металлической пластины.

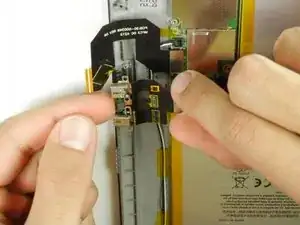

Подденьте металлическую пластину с обеих сторон, используя пальцы.

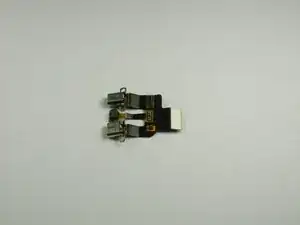

Вы успешно сняли разъём зарядки и вход micro HDMI.
