Замена гнезда для наушников Kindle Fire HD 8.9"

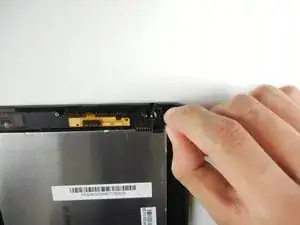

Вставьте большой пластиковый инструмент для открывания рядом с гнездом для наушников Kindle.

Убедитесь, что выемка на пластиковом инструменте направлена в сторону задней крышки Kindle.

Равномерно проведите пластиковым инструментом вокруг Kindle, разделяя две половины корпуса.

Будьте осторожны, чтобы полностью не отделить заднюю крышку. Существует два хрупких гибких кабеля, которые соединяют узел дисплея с платой.

Положите Kindle на заднюю часть корпуса.

Держа узел дисплея около камеры, осторожно откройте его примерно на 90 градусов от задней крышки.

На этих изображениях Kindle показан лежащим горизонтально. Чтобы избежать повреждения гибких кабелей, держите устройство открытым под углом 90 градусов при отключении узла дисплея.

Поднимите фиксирующую крышку на ZIF-разъёме верхнего гибкого кабеля.

Аккуратно вытащите кабель из его гнезда.

Этот гибкий кабель хрупкий. Будьте осторожны, чтобы не помять и не согнуть его во время работы.

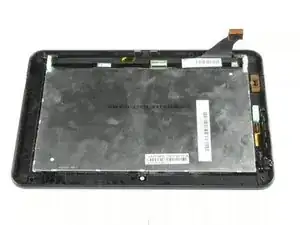

Отделите узел дисплея от остальной части устройства.

При сборке выровняйте обе половины корпуса перед подключением гибких кабелей.

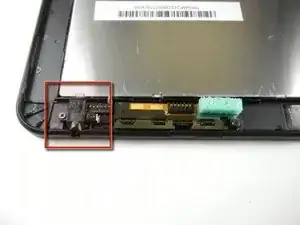

Найдите гнездо для наушников в корпусе устройства.

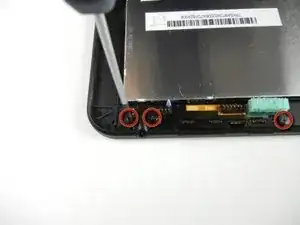

Отверните три винта Phillips #0 длиной 2,7 мм с левой и правой стороны гнезда для наушников.

Аккуратно возьмитесь за металлический корпус, закрывающий гнездо для наушников, не прикладывая усилий и не ломая ничего, и поднимите вверх.

Этот металлический корпус также удерживает кнопки питания и громкости. Будьте осторожны, чтобы не потерять кнопки при работе с гнездом для наушников.

Кнопки питания и громкости выделены на первой фотографии.

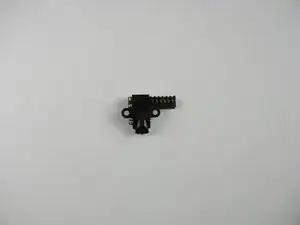

Аккуратно потяните гнездо для наушников прямо вверх из его посадочного места.
