Замена динамиков Kindle Fire HD 8.9"

Вставьте большой пластиковый инструмент для вскрытия рядом с разъёмом для наушников Kindle.

Убедитесь, что выемка на пластиковом инструменте направлена к задней части Kindle.

Равномерно проводите пластиковым инструментом вокруг Kindle, разделяя две половины корпуса.

Осторожно: не отделяйте заднюю крышку полностью. Существует два хрупких гибких кабеля, соединяющих сборку дисплея с материнской платой.

Положите Kindle на задний корпус.

Держа сборку дисплея около камеры, осторожно откройте дисплейную сборку приблизительно до 90 градусов относительно заднего корпуса.

На фотографиях показано устройство, лежащее на плоскости. Чтобы предотвратить повреждение гибких кабелей, держите Kindle раскрытым под углом 90 градусов при отключении сборки дисплея.

Поднимите фиксирующую защёлку ZIF-разъёма верхнего гибкого кабеля.

Аккуратно вытяните кабель из его разъёма.

Этот гибкий кабель хрупкий. Внимательно следите, чтобы не заломить и не согнуть его при работе.

Отделите сборку дисплея от остальной части устройства.

При сборке совместите две половины корпуса перед подключением гибких кабелей.

Снимите следующие шестнадцать винтов с металлической средней рамки на задней части устройства:

Четыре ферросаморезающие винта Phillips 3 мм (расположены в каждом углу устройства — отмечены красным на схеме)

Четыре винта Phillips 3 мм (вокруг разъёмов — отмечены оранжевым на схеме)

Восемь винтов Phillips 3 мм (расположены по периметру корпуса средней рамки — отмечены жёлтым на схеме)

Осторожно снимите металлическую среднюю рамку.

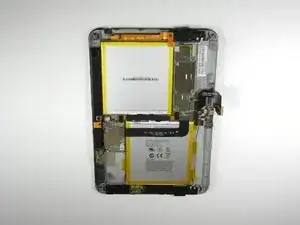

Для удобства позиционируйте Kindle как показано.

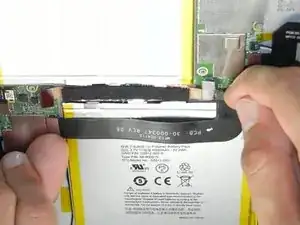

Поднимите серебристые концы чёрного гибкого кабеля, лежащего поверх аккумулятора.

Аккуратно вытащите чёрный гибкий кабель из аккумулятора.

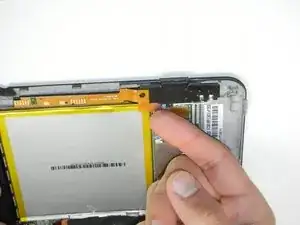

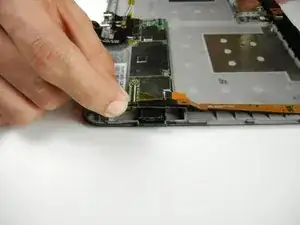

Отключите оранжевый кабель кнопки от его разъёма на материнской плате.

Не извлекайте кнопку из устройства. Она приклеена к корпусу и при удалении может порваться.

Начиная с внешнего края аккумулятора, используйте плоскую грань лопатки, чтобы отделить аккумулятор от задней части устройства.

Работайте аккуратно. Чрезмерное усилие может привести к сгибанию, повреждению или трещинам в аккумуляторе.

Перемещайте лопатку вдоль каждой стороны аккумулятора, поддевая вверх с равномерным давлением.

По мере отделения клея продвигайте лопатку дальше под аккумулятор.

Когда половина аккумулятора отклеится, подденьте вторую половину аналогичным образом.

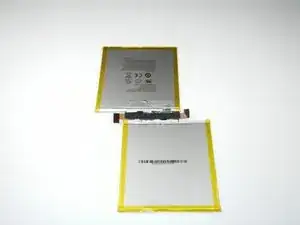

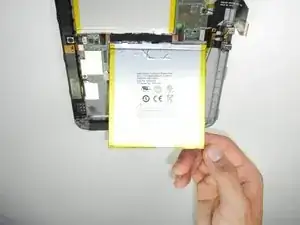

Извлеките сборку аккумулятора из Kindle.

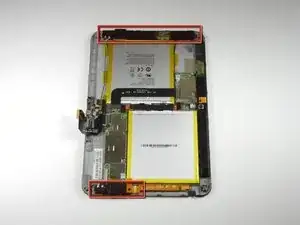

Оглядев Kindle перед снятием аккумулятора, найдите два динамика в верхней и нижней части.

Начнём с правого (нижнего) динамика.

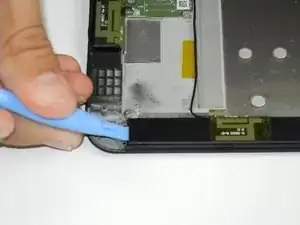

С помощью пластикового инструмента для вскрытия подденьте по верхнему краю пластмассового кожуха.

Вскрывать будет трудно из‑за большого количества клея, удерживающего кожух на месте. Не сдавайтесь.

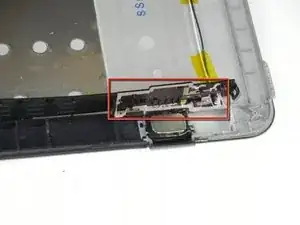

Внутри кожуха находится небольшой прямоугольный серебристый компонент — это динамик.

Обратите внимание на ориентацию динамика.

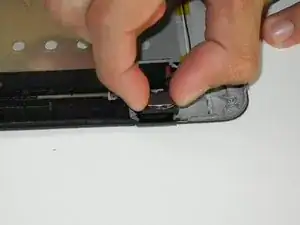

Используя плоскогубцы и достаточное усилие, потяните динамик вверх и выньте его из кожуха. Клей снова может помешать.

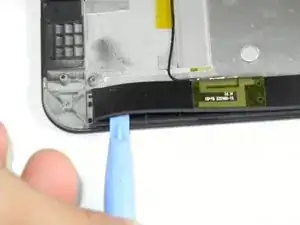

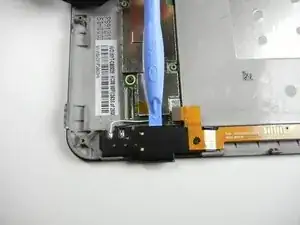

Чтобы добраться до левого динамика, используйте пластиковый инструмент и подденьте пластмассовый кожух.

Рекомендуется начинать с края, наиболее удалённого от динамика, там меньше клея.

Продвигайтесь вдоль края, глубже вводя инструмент и разъединяя обе секции.

Не бойтесь приложить силу — кожух гибкий.

Продолжайте двигать инструментом вдоль края, пока весь кожух не откроется.

Вокруг динамика большое количество клея (белые ленты), и потребуется больше усилий, чтобы его отделить.

Обратите внимание на ориентацию динамика.

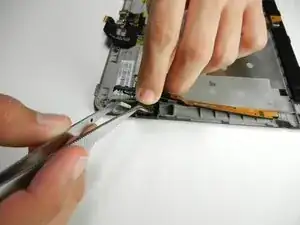

Когда левый динамик станет доступен, воспользуйтесь пальцами или пинцетом, чтобы подтянуть динамик вверх и вынуть его.

Снова будет клей, делающий процесс более «увлекательным». Кому не нравятся вызовы?
