Замена USB-порта Amazon Fire HD 8 Plus 12‑го поколения

Отключите зарядное устройство, выключите устройство и извлеките SD‑карту перед началом работ.

Вставьте медиатор для вскрытия в зазор между задней крышкой и модулем экрана.

Проведите медиатором по периметру, периодически поддев, пока модуль экрана не начнёт отделяться.

Вставьте инструмент для вскрытия в образовавшийся зазор и продолжайте периодически поддевать по всему периметру, пока модуль экрана полностью не отщёлкнется.

Проявляйте терпение и не поддёвывайте с чрезмерной силой в одном месте. Чрезмерное усилие может повредить устройство.

Снимите заднюю крышку.

Используйте инструмент для вскрытия, чтобы приподнять разъём аккумулятора до его отключения.

Аккуратно и медленно схватите и потяните три белые клеевые ленты, фиксирующие аккумулятор, пока они полностью не оторвутся.

Клеевые ленты отмечены чёрным клапаном с белым клеевым слоем. Вы поймёте, что лента оторвана успешно, когда сможете сдвигать аккумулятор.

Осторожно подденьте по всему периметру аккумулятора инструментом для вскрытия, пока клей не освободится.

Снимите аккумулятор.

Следите, чтобы не согнуть и не проколоть аккумулятор при поддевании.

Очистите поверхность под старым аккумулятором и установите новый аккумулятор с клейкой лентой, чтобы аккумулятор оставался на месте.

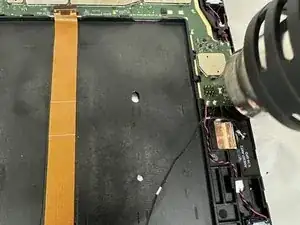

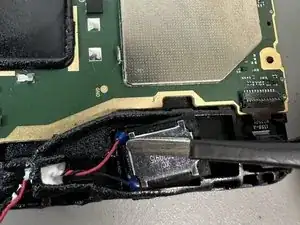

Разпаяйте контакты динамика на плате.

Пайка может вызвать ожоги и пожары. Всегда паяйте в хорошо проветриваемом помещении.

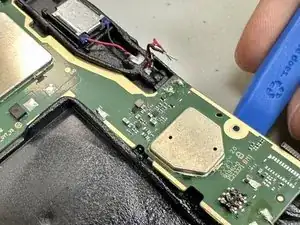

Поднимите динамик и извлеките его из корпуса.

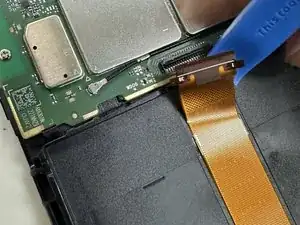

Поднимите чёрный фиксатор ZIF.

Отключите оранжевый шлейф.

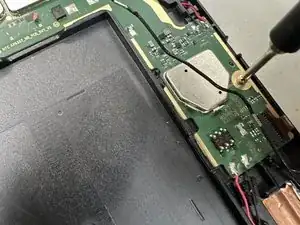

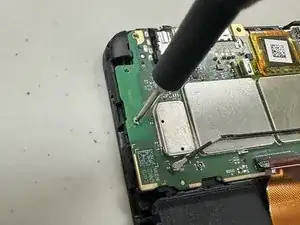

Удалите все крестовые винты, которые крепят материнскую плату.

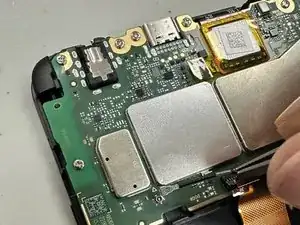

Когда материнская плата полностью отключена от устройства, поднимите плату из корпуса с помощью инструмента для вскрытия.

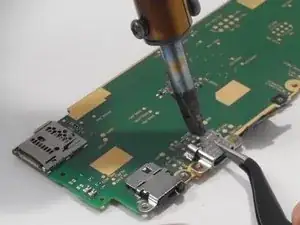

Распаяйте USB‑порт.

Снимите оранжевую плёнку.

Пайка может вызвать пожары и ожоги. Всегда паяйте в хорошо проветриваемом месте.
