Замена дисплейного блока Kindle Fire HD (переднее стекло и ЖК‑дисплей)

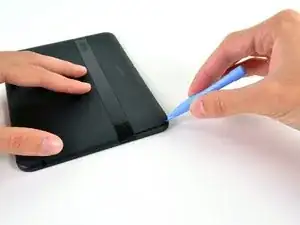

Вставьте пластиковый инструмент для вскрытия в нижний правый угол Kindle Fire.

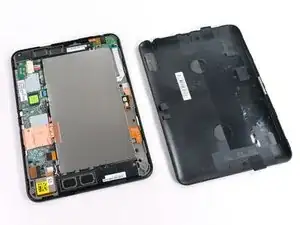

Подденьте корпус и проведите пластиковым инструментом для вскрытия по периметру Kindle Fire, чтобы освободить защёлки, скрепляющие половинки корпуса.

Если трудно вставить пластиковый инструмент, аккуратно используйте металлическую лопатку (или маленькую отвёртку с плоским жалом), чтобы отвести первую защёлку, затем вернитесь к пластиковому инструменту, чтобы не поцарапать корпус.

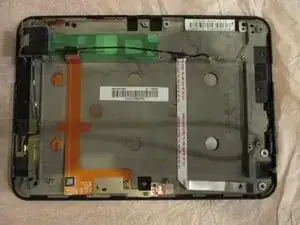

Корпус удерживается защёлками по периметру нижней половины Kindle. Увеличьте изображение, чтобы увидеть расположение этих защёлок.

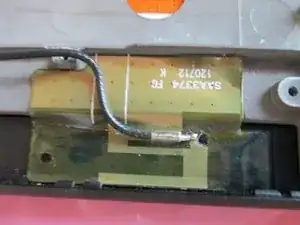

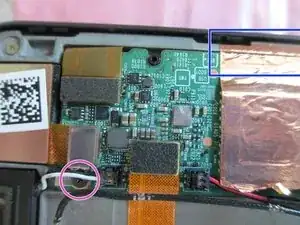

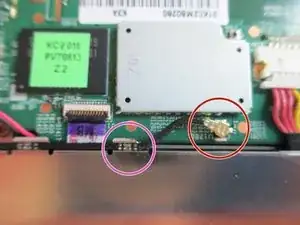

Осторожно разрежьте/надрежьте медную ленту (защищающую части платы от нагрева) лезвием бритвы, чтобы можно было вынуть антенный провод.

Будьте осторожны, чтобы не резать слишком глубоко и не повредить провод.

Отстегните антенный провод от материнской платы.

Отстегните антенный провод от каждой защёлки на корпусе аккумулятора (до динамика).

Старайтесь не порвать провод; однако провод достаточно прочный и должен высвободиться при приложении усилия.

Совет: следите за всеми винтами, чтобы сборка прошла просто и легко. Один простой способ — взять небольшой кусочек скотча, прилепить головку каждого винта (в этом шаге) к скотчу, а затем прикрепить обрывок бумаги (с указанием названия/расположения) к скотчу.

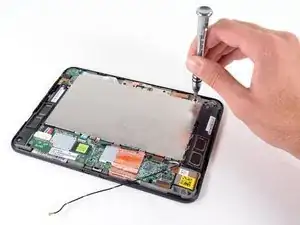

Снимите четыре винта Phillips #00 и один винт Torx T5, которые фиксируют аккумулятор на месте.

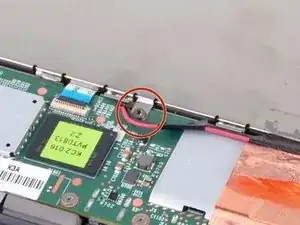

Винт Torx T5 находится на материнской плате рядом с антенной защёлкой. Удалите его специальной отвёрткой T5 Torx.

Если у вас нет отвёртки T5 Torx, можно попытаться выкрутить винт пальцами, но это будет очень трудно сделать.

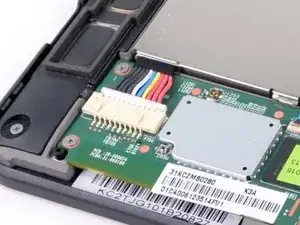

Чтобы снять аккумулятор, поднимите его вверх и отведите от Kindle, затем вытяните кабель из материнской платы.

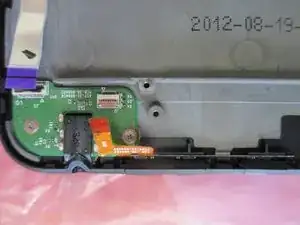

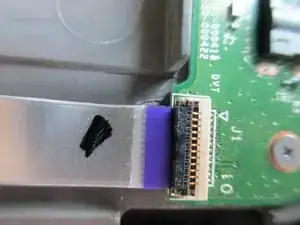

Для обоих кабелей, подключённых к гнезду для наушников, есть небольшая чёрная или розовая защёлка, фиксирующая кабель на плате.

Поднимите крышку/защёлку пальцем и отсоедините кабель. Повторите для второго кабеля. Также повторите для другого конца длинного кабеля (подключённого к материнской плате).

Снимите два винта, фиксирующие плату на месте.

Поднимите и удалите плату.

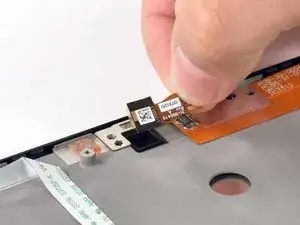

Камера легко выходит: подденьте и аккуратно потяните её вверх, чтобы вынуть из разъёма.

Удалите оба винта, фиксирующие плоскую металлическую деталь к серому корпусу.

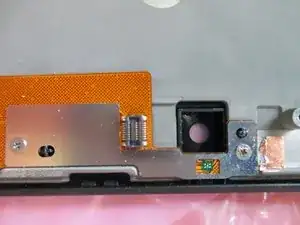

Если винт рядом с камерой покрыт медной пластиной, соскребите медь лезвием бритвы или подобным инструментом.

Открутите зажим, закрывающий маленький дисплейный кабель.

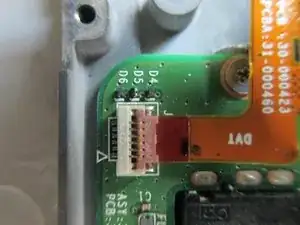

Отсоедините три кабеля дисплея/сенсорного экрана от материнской платы, поднимая защёлки до щелчка.

Разрежьте медную пластину между материнской платой и внешним серым корпусом лезвием бритвы или похожим инструментом.

Удалите все винты с материнской платы и динамиков.

Извлеките материнскую плату и динамики из серого корпуса.

Вы можете оставить динамики подключёнными к материнской плате.

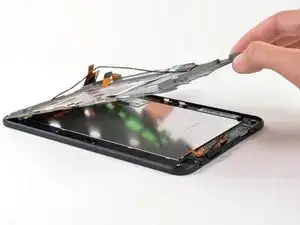

Поднимите серый лоток с той стороны, которая показана на изображении.

Отклейте антенну от чёрного внешнего корпуса.

Wi‑Fi‑антенна приклеена небольшим слоем клея.

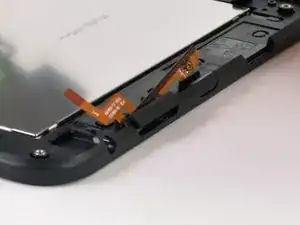

Снимите полоску, которая касается кнопок питания и регулировки громкости.

При сборке убедитесь, что кнопки на рамке совмещены с маленькими кнопками‑нажимателями на полоске.

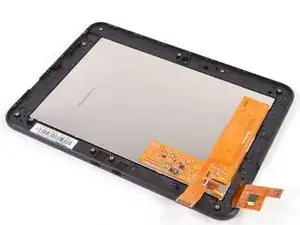

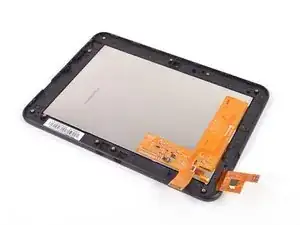

Устройство разобрано! Замените дисплей/ЖК‑модуль.
