Замена металлической середины Kindle Fire HD 8.9"

Вставьте большой пластиковый инструмент для открывания рядом с разъемом для наушников Kindle.

Убедитесь, что вырез на пластиковом инструменте направлен к задней части Kindle.

Перемещайте пластиковый инструмент равномерно вокруг Kindle, разделяя две половины.

Будьте осторожны, чтобы не полностью отделить заднюю крышку. Существует два тонких гибких кабеля, соединяющих дисплей с материнской платой.

Положите Kindle на заднюю крышку.

Держа дисплейный модуль рядом с камерой, осторожно откройте дисплейный модуль под углом около 90 градусов от задней крышки.

На этих изображениях Kindle лежит горизонтально. Чтобы предотвратить повреждение гибких кабелей, держите Kindle открытым под углом 90 градусов при отключении дисплейного модуля.

Поднимите удерживающий флажок на ZIF-разъеме верхнего гибкого кабеля.

Осторожно вытащите кабель из его гнезда.

Этот гибкий кабель деликатен. Будьте осторожны, чтобы не сгибать и не повреждать его во время работы.

Отделите дисплейный модуль от остальной части устройства.

При сборке устройства выровняйте две половины корпуса перед подключением гибких кабелей.

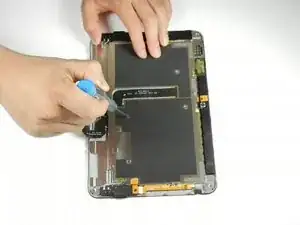

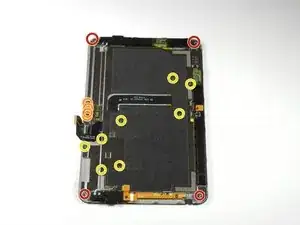

Удалите следующие шестнадцать винтов из металлической середины на задней части устройства:

Четыре винта Phillips 3 мм (расположены в каждом углу устройства - отмечены красным на схеме)

Четыре винта Phillips 3 мм (окружение портов - отмечены оранжевым на схеме)

Восемь винтов Phillips 3 мм (расположены по корпусу середины - отмечены желтым на схеме)
