Замена материнской платы Kindle Fire HD 2013

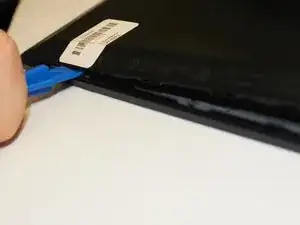

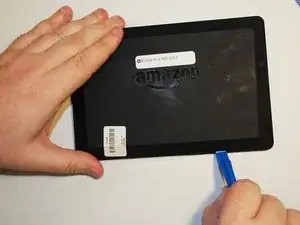

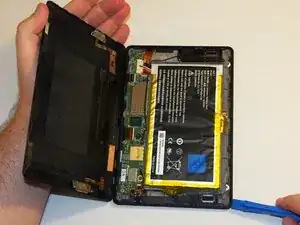

Откройте устройство с помощью пластикового инструмента для поддевания, чтобы избежать повреждений.

Для этого найдите шов вдоль внешнего края устройства и используйте пластиковый инструмент, чтобы приподнять заднюю панель. Для этого может потребоваться усилие и терпение.

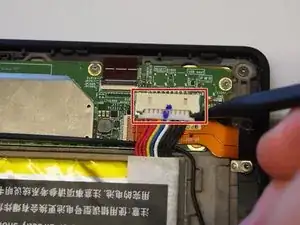

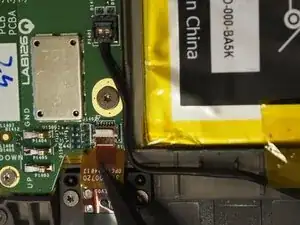

Найдите силовую ленту аккумулятора.

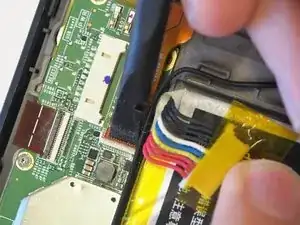

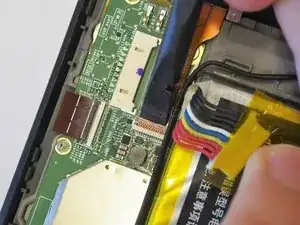

Используйте нейлоновую лопатку, чтобы отключить ленту от материнской платы.

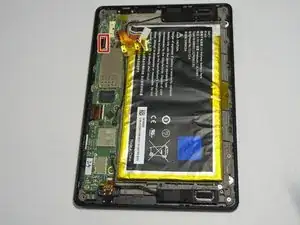

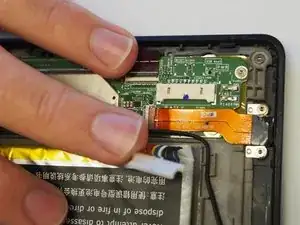

Определите ленту в верхнем левом углу планшета.

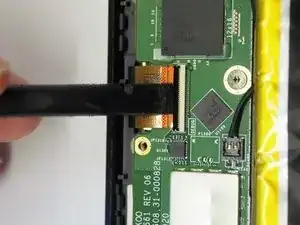

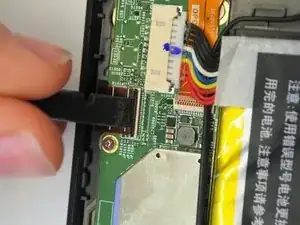

Используйте нейлоновую лопатку, чтобы поднять чёрную защёлку, удерживающую ленту.

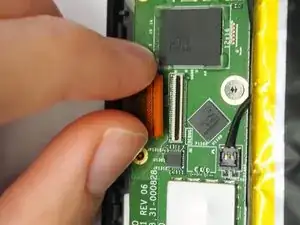

Вытяните ленту из разъёма на материнской плате.

Найдите ленту, расположенную в центре слева от материнской платы.

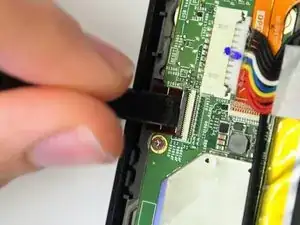

Используя чёрную лопатку, приподнимите чёрную защёлку, удерживающую её на месте.

Вытяните ленту из разъёма материнской платы.

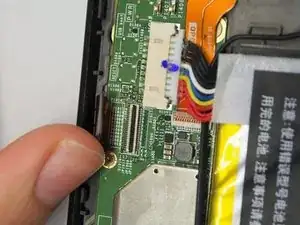

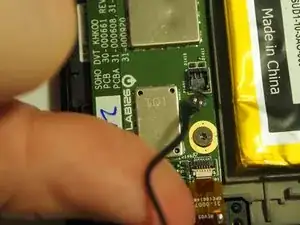

Определите 2 чёрных контакта громкоговорителей.

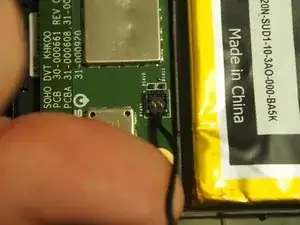

Тяните прямо вверх рядом с точкой подключения — провод легко отсоединится.

Найдите ленточный кабель USB-порта в верхней части материнской платы.

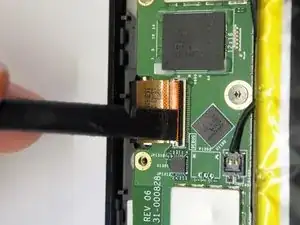

Поднимите золотую защёлку, удерживающую его, с помощью нейлоновой лопатки.

Вытяните ленту из разъёма на материнской плате.

Найдите ленту в нижней части материнской платы для разъёма для наушников.

Используя нейлоновую лопатку, приподнимите белую защёлку, удерживающую ленту на месте.

Вытяните ленту из разъёма на материнской плате.

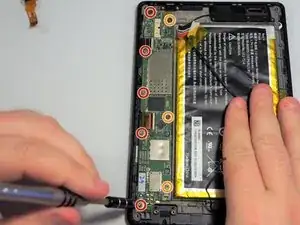

Удалите винты, удерживающие материнскую плату на месте.

По внешнему краю расположены пять винтов T4 Torx длиной 3 мм.

Дополнительно удалите три винта T4 Torx длиной 2 мм вдоль края рядом с аккумулятором.

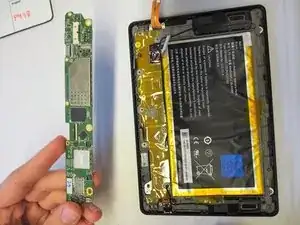

Используя нейлоновую лопатку, аккуратно приподнимите материнскую плату и выньте её из планшета. Материнская плата теперь должна быть полностью отключена.
