Замена дигитайзера Amazon Fire HD 8 (8‑е поколение)

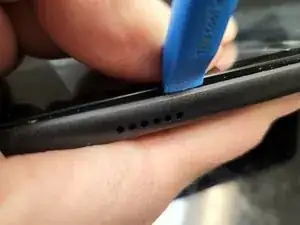

Начиная с левой стороны ближе к верхней части, вставьте инструмент для вскрытия в зазор между корпусом и рамкой. Будьте осторожны, чтобы не вставить его в зазор между стеклом экрана и рамкой.

В крайнем случае вместо инструмента для вскрытия можно использовать прочный ноготь.

Продвигайтесь вниз к нижней части, вокруг угла, по нижней стороне к другому углу. При необходимости используйте пластиковую лопатку, чтобы предотвратить защёлкивание защёлок.

После освобождения второго угла правая сторона должна легко отойти. Если это не так, работайте вверх, как на первой стороне.

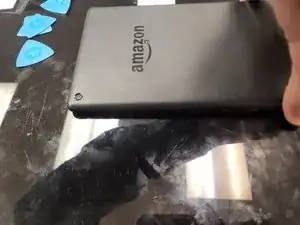

Снимите заднюю крышку, наклоняя её кверху, как петлю. Кабелей или проводов, соединяющих заднюю крышку, нет, но будьте осторожны в верхней части устройства. Все кнопки и разъёмы находятся на этом краю, и поднимание этого края может их повредить.

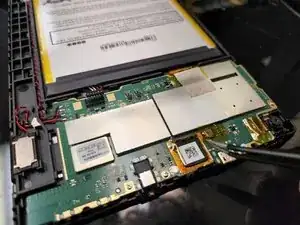

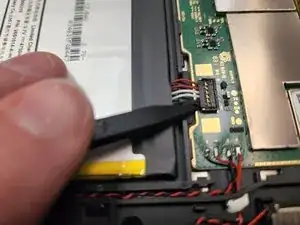

Используя кончик лопатки, отсоедините разъём батареи.

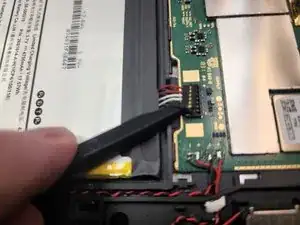

Согните разъём батареи вверх и в сторону, чтобы он не мог снова контактировать с платой. Провода жёсткие и будут удерживать разъём в отведённом положении.

Если стекло треснуло, перед снятием закрепите его лентой. Если оно рассыплется или треснет сильнее, это предотвратит разброс осколков и травмы.

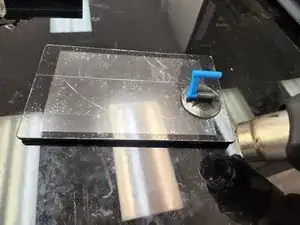

Используя тепловой пистолет, нагрейте кромки стекла, чтобы смягчить клей. Начните с верхнего правого угла и продолжайте по периметру.

iOpener или нагревательный коврик подойдут так же хорошо, как и тепловой пистолет.

Следуйте тому же маршруту, что и при снятии корпуса: спускайтесь вниз к нижней части, обходите углы и поднимайтесь обратно.

Если клей снова стал твёрдым, остановитесь и нанесите дополнительное нагревание. Не пытайтесь резать клей, если он слишком твёрдый.

На следующих шагах особенно осторожно не вставляйте пластиковую лопатку слишком глубоко. Под ним находится чувствительный ЖК‑дисплей, который можно поцарапать даже пластиковым инструментом при рассечении клея.

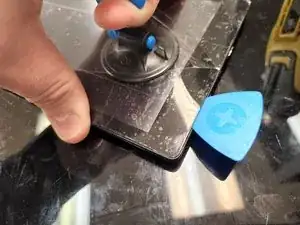

После нагрева используйте присоску, чтобы приподнять стекло.

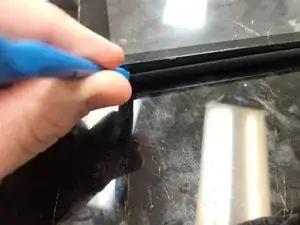

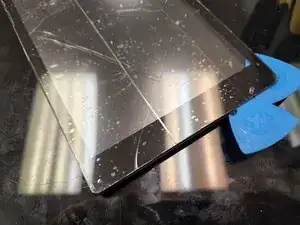

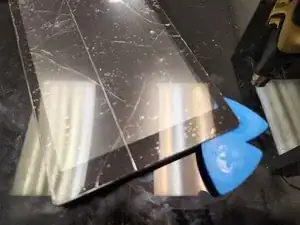

Вставьте пластиковую лопатку в верхний край около правого угла.

Теперь и на следующих шагах будьте особенно осторожны и не вставляйте лопасти дальше чёрной рамки дигитайзера, иначе вы можете нанести непоправимый ущерб ЖК‑дисплею.

Когда убедились, что лопатка зафиксирована, снимите присоску.

Оставьте лопатку в верхнем правом углу, чтобы клей не схватился снова.

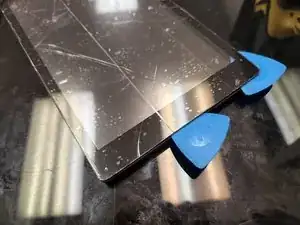

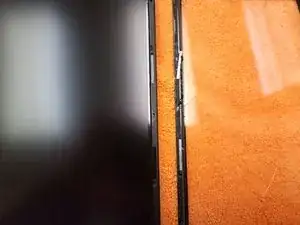

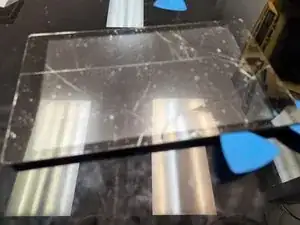

Используя вторую лопатку, спуститесь по правой стороне, разрезая клей, до нижнего правого угла. Оставьте вторую лопатку во втором углу.

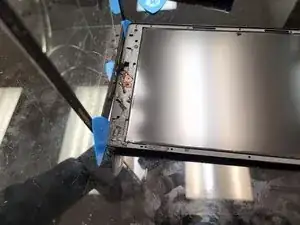

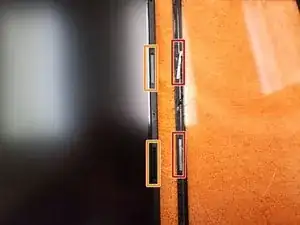

На правой стороне корпуса находятся четыре магнита, расположенные парами по два.

При удалении старого дигитайзера эти магниты (красные) с большой вероятностью прилипнут к клею на старом дигитайзере и будут удалены вместе с ним.

Обязательно извлеките их со старого дигитайзера и верните в рамку (оранжевым), прежде чем устанавливать новый дигитайзер на устройство.

Точно так же, как раньше, используйте новую лопатку, чтобы отделить нижнюю часть дисплея, двигаясь справа налево.

Оставьте лопатку в нижнем левом углу и вставьте новую лопатку, чтобы разрезать клей по левой стороне.

Если клей слишком твёрдый, остановитесь и нанесите дополнительное нагревание.

Разрежьте клей на левой стороне, двигаясь вверх от нижнего угла.

Достигнув верхнего левого угла, оставьте лопатку там, чтобы клей не схватился снова.

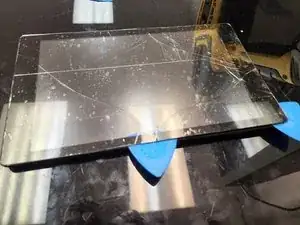

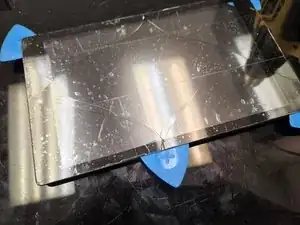

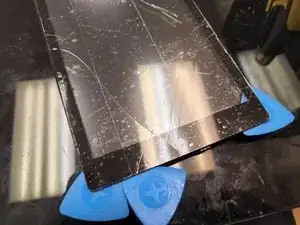

В результате у вас должно быть 4 лопатки, по одной в каждом углу, удерживающие дисплей отдельно от рамки, и только клей на верхнем крае.

Если клей слишком твёрдый, остановитесь и нанесите дополнительное нагревание.

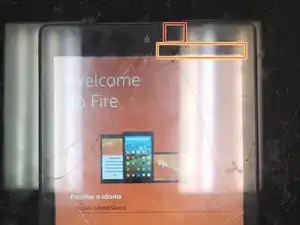

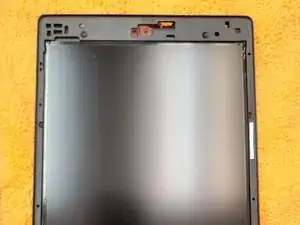

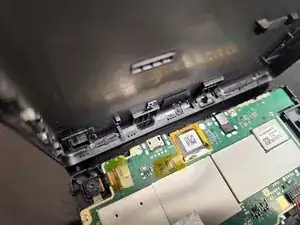

Обратите внимание на расположение ленточного кабеля (красным).

Обратите внимание на область, где выводы дигитайзера соединяются с ленточным кабелем (оранжевым).

Третья фотография показывает, где это расположено снаружи, чтобы вы знали, где нужно проявить особую осторожность перед снятием дигитайзера.

Проявляя особую осторожность в местах, указанных на предыдущем шаге, используйте последнюю лопатку, чтобы разрезать клей на верхнем крае.

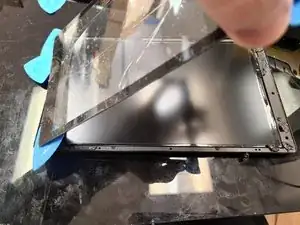

После того как клей будет перерезан, приподнимите дигитайзер от нижнего края, оставляя верхний край соединённым.

Избегайте натяжения ленточного кабеля — он хрупкий и может вызвать повреждения на материнской плате.

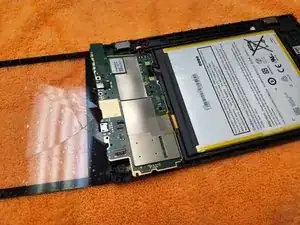

Разогните дигитайзер до угла 180 градусов и переверните устройство.

Убедитесь, что под экраном лежит микрофибра или другая мягкая ткань, чтобы предотвратить царапины или потертости ЖК‑экрана.

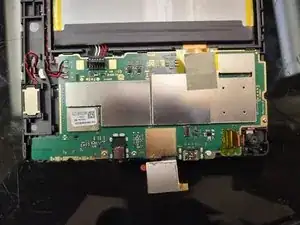

Снимите ленту, фиксирующую разъём шлейфа.

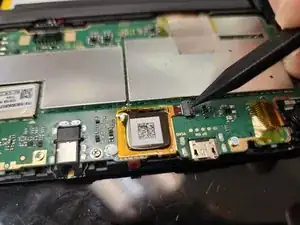

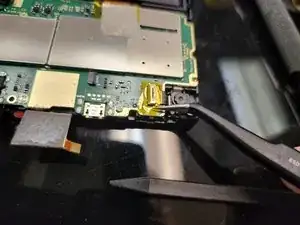

С помощью острого конца лопатки поднимите фиксирующий зажим разъёма, чтобы освободить шлейф.

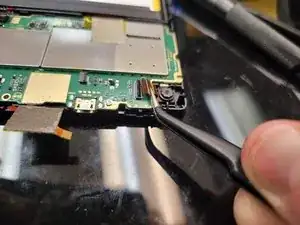

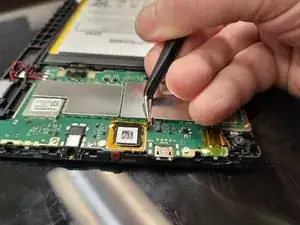

С помощью пинцета извлеките шлейф из разъёма.

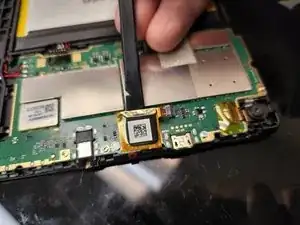

Используя плоский конец лопатки, подденьте разъём.

Поднимите разъём до вертикального положения, но будьте осторожны — не поднимайте слишком высоко, иначе вы можете растянуть шлейф и повредить его.

Снимите ленту, фиксирующую разъём шлейфа.

С помощью острого конца лопатки поднимите фиксирующий зажим разъёма, чтобы освободить шлейф.

С помощью пинцета извлеките шлейф из разъёма.

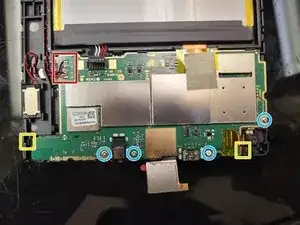

Удалите четыре винта (синие). Винты одинаковы и взаимозаменяемы, поэтому не нужно запоминать их местоположение.

Обратите внимание, что один винт закрыт наклейкой. Не пропустите его, иначе можно треснуть печатную плату.

Освободите два фиксирующих зажима (жёлтые). Зажимы удерживают плату за углы, и её нельзя легко снять, не оттянув их назад.

Плату нужно приподнять только настолько, чтобы протянуть разъём дигитайзера, её не требуется полностью снимать.

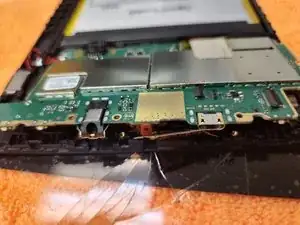

Обратите внимание на провода динамика (красные). Они припаяны к плате, поэтому следует соблюдать осторожность, чтобы не оборвать и не отсоединить их.

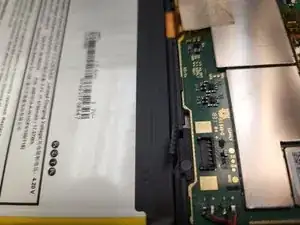

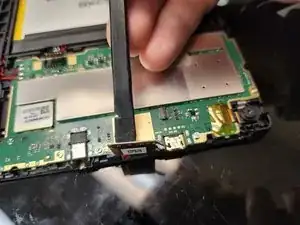

После разрезания клея и освобождения платы приподнимите её и осторожно вытяните разъём дигитайзера из отверстия.

Вам придётся работать задом наперёд и подвинуть дигитайзер назад под корпус устройства, чтобы провести шлейф через отверстие в рамке.

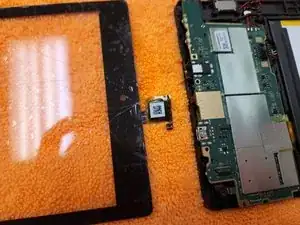

Когда разъём пройдет через отверстие, полностью извлеките дигитайзер. Если продолжать давить, твёрдые углы разъёма могут поцарапать расположенный под ним ЖК-дисплей.

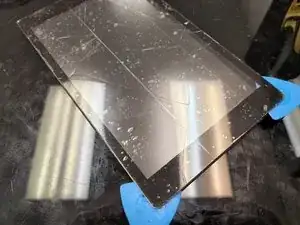

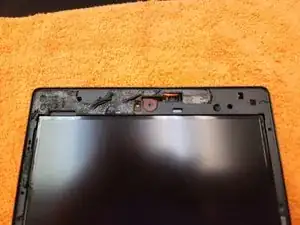

После полного извлечения дигитайзера переверните устройство и удалите старый клей.

Большая часть клея слипнется и будет легко отрываться, но некоторая пленка может остаться.

С помощью ватной палочки и изопропилового спирта 90% и выше очистите рамку от остатков и мусора, чтобы она была готова для установки нового дигитайзера.
