Замена камеры Kindle Fire HD 8.9"
Устройство Kindle Fire HD 8.9" оснащено двумя камерами. На базовых моделях задняя камера имеет 2 мегапикселя, а фронтальная камера — 2 мегапикселя. (Некоторые устройства имеют обновлённую заднюю камеру с разрешением 5 мегапикселей).
Иногда, из‑за износа или небрежного обращения, эти камеры требуется заменить или обновить. Руководство ниже проведёт Вас по шагам по разборке, обнаружению и удалению существующей камеры для её замены.
Шаг 1
Вставьте большой пластиковый инструмент для вскрытия рядом с разъёмом для наушников Kindle.
Убедитесь, что вырез на пластиковом инструменте для вскрытия направлен в сторону задней части Kindle.
Равномерно перемещайте пластиковый инструмент вокруг Kindle, разъединяя две половины корпуса.
Будьте осторожны, не отделяйте заднюю крышку полностью. Существуют два хрупких гибких кабеля, соединяющих сборку дисплея с платой.
Шаг 2
Положите Kindle на заднюю крышку.
Держа сборку дисплея у камеры, аккуратно откройте её примерно на 90 градусов относительно задней крышки.
На этих изображениях Kindle показан в разложенном состоянии. Чтобы предотвратить повреждение гибких шлейфов, держите Kindle открытым под углом 90 градусов при отключении сборки дисплея.
Шаг 3
Поднимите фиксирующую защёлку на ZIF‑разъёме верхнего гибкого кабеля.
Аккуратно вытяните кабель из его гнезда.
Этот гибкий кабель хрупкий. Будьте осторожны, чтобы не помять и не перегнуть его при работе.
Шаг 4
Отделите сборку дисплея от остальной части устройства.
При повторной сборке устройства совместите две половины корпуса перед подключением гибких кабелей.
Шаг 5
Удалите следующие шестнадцать винтов из металлической средней рамки на задней части устройства:
Четыре винта Phillips 3 мм (расположены в каждом углу устройства — отмечены красным на схеме)
Четыре винта Phillips 3 мм (вокруг портов — отмечены оранжевым на схеме)
Восемь винтов Phillips 3 мм (расположены по периметру средней рамки — отмечены жёлтым на схеме)
Шаг 6
Аккуратно снимите металлическую среднюю рамку.
Шаг 7
После снятия металлического корпуса найдите камеру.

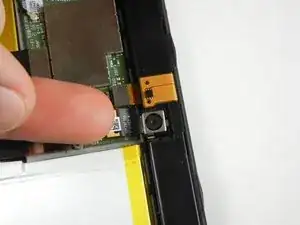

Используйте указательный палец, чтобы аккуратно поднять серебряную защёлку, расположенную прямо под камерой. При освобождении она щёлкнет.

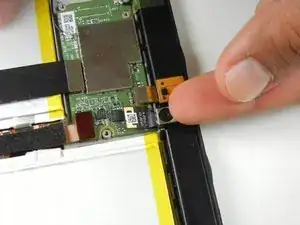

После того как Вы поднимете серебряную защёлку, переместите палец на противоположную сторону так, чтобы он был направлен внутрь Kindle.

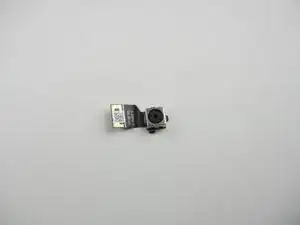

Выдавите камеру наружу, в сторону края устройства, чтобы извлечь её.
Храните снятые детали в безопасном месте, чтобы избежать повреждения камеры и её объектива.
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
