Замена Bluetooth/Wi‑Fi антенны iPad 2 Wi‑Fi EMC 2560

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда он едва становится слишком горячим, чтобы касаться.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если iOpener по-прежнему слишком горяч в середине, продолжайте работать, дождавшись его частичного остывания перед следующим разогревом. Правильно разогретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, удерживая за один из двух плоских концов, чтобы не касаться горячей середины.

iOpener будет очень горячим, поэтому аккуратно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, удерживайте дальнейшее разрушение и предотвращайте травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Стремитесь следовать остальной части руководства. Однако после разрушения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться использовать металлический поддев для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и остерегайтесь повреждения ЖК‑экрана.

Поскольку в ходе работы вы можете иметь дело с разбитым стеклом, мы настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разгладив его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В кольце клея экрана iPad есть небольшой зазор в верхнем правом углу, примерно в 2,0 дюйма (~5 см) от вершины iPad. Вы собираетесь воспользоваться этой уязвимостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую острую часть инструмента, достаточно, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести зажатый кончик пластикового инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая инструмент вперед‑назад по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держа кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую медиатор‑пик в зазор рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните медиатор глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, разогрейте iOpener и замените его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей по правому краю iPad.

Скользите медиатором вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик медиатора под передним стеклом, слегка выньте медиатор. Хотя использование медиатора на такой глубине не повредит ничего, на ЖК‑экран может попасть клей.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время вашей работы.

Если монтажная лопатка застрянет в клее, «прокатите» лопатку вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед тем как вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны необходимо действовать аккуратно, иначе возможно необратимое повреждение антенны.

Вам нужно отделить клей, фиксирующий антенну к передней панели, не повредив тонкие элементы, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите монтажной лопаткой вокруг нижнего правого угла iPad, ослабляя клей в этой области.

Не проводите лопаткой дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге нужно провести монтажной лопаткой вдоль нижнего правого края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном отделении клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а потяните её немного так, чтобы примерно 1/8" (3 мм) кончика остались под стеклом.

Проведите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (приблизительно 3" (75 мм) от правого края, или прямо у кнопки «Домой»), снова вставьте монтажную лопатку полностью.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий Wi‑Fi антенну к переднему стеклу.

Антенна крепится к нижней части iPad при помощи винтов и кабеля. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте ослаблять клей вдоль нижней стороны iPad, вынимая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатку проведёте мимо кнопки.

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в рабочей области.

Не разогревайте iOpener более минуты за раз и всегда дайте как минимум две минуты перед повторным разогревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку в этой области на максимальную глубину 1/2 дюйма (10 мм), чтобы избежать повреждения шлейфа кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать нагревать клей в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, немного вынимая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень густой, может потребоваться значительная сила. Работайте осторожно и медленно, чтобы не соскользнуть и не пораниться или повредить iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, разогрейте его снова.

Если монтажная лопатка застревает в клее, «прокатите» лопатку, как показано в шаге 9.

Продолжайте ослаблять клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, выньте iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, разогрейте iOpener и положите его на левый край, пока вы работаете.

Проведите монтажной лопаткой вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера по всей левой стороне. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя открывающую лопатку, которая всё ещё находится под нижним краем iPad, отрежьте клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя одну из открывающих лопаток, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подведите лопатку под край iPad в местах, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правый углы, отведите переднее стекло от корпуса iPad.

Остерегайтесь остатков клея и при необходимости используйте открывающую лопатку, чтобы перерезать клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы очистить ЖК‑дисплей от пыли и отпечатков пальцев перед установкой стекла.

Удалите четыре винта Phillips 2,0 мм, фиксирующие ЖК‑дисплей к задней панели.

Шлейфы передней панели подключены под ЖК‑дисплеем. Чтобы получить к ним доступ, нужно временно откинуть ЖК‑дисплей в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью извлечь его из iPad — его кабель передачи данных останется подключённым, пока он откинут.

Поднимите ЖК‑дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно откиньте его из задней панели — как страницу книги.

Положите ЖК‑дисплей лицевой стороной вниз на переднюю панель.

Используйте край пластиковой открывающей лопатки, чтобы аккуратно отжать фиксирующие язычки на двух ZIF‑гнёздах шлейфов цифроанализатора.

Убедитесь, что вы поднимаете именно шарнирные фиксирующие язычки, а не сами гнёзда.

Фиксирующие язычки выделены красным на второй фотографии.

С помощью края пластиковой открывающей лопатки оторвите шлейф цифроанализатора от экранных экранов на плате.

Осторожно оторвите шлейф цифроанализатора от клея, прикрепляющего его к боковой части задней панели.

Вытащите шлейф цифроанализатора прямо из его двух гнёзд на плате.

Чтобы снять узел передней панели, шлейф должен выйти между корпусом и ЖК‑дисплеем. Для этого нужно сдвинуть ЖК‑дисплей, чтобы освободить место.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью извлечь его из iPad — его кабель останется подключённым, пока он откинут.

Поднимите ЖК‑дисплей за длинный край, наиболее удалённый от шлейфа цифроанализатора, и аккуратно откиньте его к задней панели — как закрывающуюся книгу.

Удерживая ЖК‑дисплей поднятым, аккуратно сдвиньте переднюю панель прочь от iPad. Следите, чтобы шлейф цифроанализатора не зацепился за заднюю панель или ЖК‑дисплей.

Верните ЖК‑дисплей на место в корпус для сохранности.

Чтобы работать с внутренностями iPad, нужно снова откинуть ЖК‑дисплей из корпуса.

Поднимите ЖК‑дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно откиньте его из задней панели — как страницу книги.

Положите ЖК‑дисплей лицевой стороной вниз на чистую поверхность. При желании подложите мягкую ткань, чтобы избежать царапин.

Используйте пластиковую открывающую лопатку, чтобы поднять защёлку кабеля передачи данных дисплея вверх.

Вытащите кабель передачи данных дисплея из его гнезда.

Осторожно — не тяните разъём вверх при отсоединении от гнезда.

Снимите узел ЖК‑дисплея с задней панели корпуса.

Если есть, снимите кусочек ленты с кабеля док‑разъёма с помощью пластиковой открывающей лопатки.

Краем пластиковой открывающей лопатки аккуратно приподнимите разъём кабеля док‑разъёма из его гнезда на плате.

Отклейте шлейф док‑разъёма от задней панели.

Подденьте разъём кабеля динамика строго вверх из его гнезда на плате.

Осторожно: подденьте только разъём, а не гнездо на плате, иначе вы можете повредить гнездо.

Удалите следующие винты:

Два винта Phillips 2,1 мм, фиксирующие один из двух металлических кронштейнов к задней панели.

Один винт Phillips 2,6 мм, фиксирующий плату к задней панели.

Снимите металлический кронштейн с задней панели.

Если есть, используйте пинцет, чтобы снять кусочек ленты, закрывающий конец кабеля разъёма наушников/платы управления.

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме кабеля разъёма для наушников/платы управления.

Убедитесь, что Вы поддеваете вверх именно шарнирную фиксирующую защёлку, а не сам разъём.

Подложите наконечник лопатки под ленточный кабель разъёма для наушников/платы управления и отсоедините его.

Удалите два винта Phillips 2,1 мм, крепящие второй металлический кронштейн к задней панели рядом с разъёмом дигитайзера.

Снимите металлический кронштейн с задней панели.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять плату логики от клея, закрепляющего её на задней панели.

Поднимите плату логики из задней панели и переверните её в сторону батареи.

Не пытайтесь пока полностью снять её. К ней ещё подключён антенный кабель.

Используйте наконечник лопатки, чтобы отсоединить разъём Wi‑Fi антенны от её гнезда на плате логики.

Снимите плату логики с корпуса.

Отодвиньте кабели док-коннектора/динамика в сторону и оторвите кабель Bluetooth/Wi‑Fi от клея, фиксирующего его на задней панели.

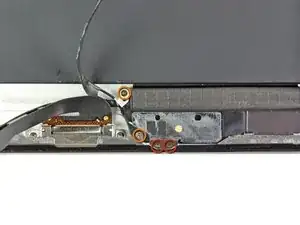

Удалите следующие винты, крепящие антенну Bluetooth/Wi‑Fi к задней панели:

Два винта Phillips 1,7 мм

Два винта Phillips 2,0 мм

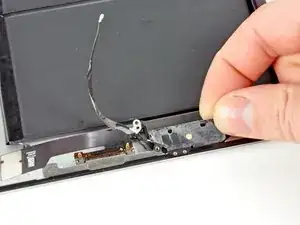

Оторвите антенну Bluetooth/Wi‑Fi от корпуса динамика и извлеките её из iPad 2.
