Замена кабеля дисплея iPad 2 Wi-Fi EMC 2560

Рекомендуем очистить микроволновую печь перед началом работы, поскольку грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для печей с вращающимся столиком: убедитесь, что пластина свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновой печи, время может потребоваться больше или меньше. iOpener достаточно нагрет, если едва ощущается как горячий при прикосновении.

Во время ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновке по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его разрыву. Не пытайтесь нагревать выше 100 °C (212 °F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в центре ещё слишком горячий, продолжайте использовать его, пока он немного остынет, перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Извлеките iOpener из микроволновой печи, держа его за один из двух плоских концов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте кухонную перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипятке.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что он полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые части.

iOpener готов к использованию! Если понадобится повторный нагрев, доведите воду до кипения, выключите нагрев и снова поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить распространение повреждений и защитить себя от травм во время ремонта, заклейте стекло скотчем.

Наклейте перекрывающиеся полосы прозрачной упаковочной плёнки на весь экран iPad до полного покрытия лицевой стороны.

Это позволит удержать осколки стекла и обеспечит жёсткость при поддевании и подъёме дисплея.

Постарайтесь следовать остальному руководству, как описано. Однако, после того как стекло треснуло, оно, вероятно, будет продолжать разрушаться в процессе работы, и, возможно, придётся использовать металлический инструмент для поддевания, чтобы удалить осколки.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить жидкокристаллический экран.

Опять же, так как во время этой процедуры может возникнуть необходимость работы с разбитым стеклом, настоятельно рекомендуется использовать защитные очки для предотвращения травм осколками.

Положите iOpener ровно на правый край iPad, разгладьте его, чтобы обеспечить хорошее соприкосновение поверхности iPad с iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В кольце клея iPad в правом верхнем углу имеется небольшой разрыв, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы будете использовать это слабое место.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте лишь кончик инструмента, достаточно, чтобы расширить трещину.

Может потребоваться некоторое усилие, чтобы ввести клиновидный конец инструмента для вскрытия между стеклом и пластиком. Действуйте терпеливо и аккуратно, при необходимости покачивая пластиковым инструментом туда-сюда.

Убедитесь, что инструмент установлен правильно — между пластиковой рамкой дисплея и передним стеклом панели.

Удерживая кончик пластикового инструмента для вскрытия между передним стеклом и пластиковой рамкой, вставьте пластиковую распирающую пластину в зазор, прямо рядом с пластиковым инструментом для вскрытия.

Удалите пластиковый инструмент для вскрытия из iPad и продвиньте распирающую пластину дальше под переднее стекло на глубину около 0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, повторно нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается от iOpener, начните отслаивать клей с правого края iPad.

Продвигайте распирающую пластину вдоль края iPad, отслаивая клей по ходу движения.

Клей очень прочный, и может потребоваться значительное усилие. Действуйте аккуратно.

Если вы видите конец распирающей пластины под передним стеклом, вытяните пластину немного назад. Хотя использование пластины на такой глубине не повредит ничего, на ЖК-экран может попасть клей.

Во время отсоединения клея может потребоваться снова поместить нагретый iOpener на правый край iPad. Это зависит от того, сколько времени iPad охлаждался во время работы.

Если лопатка застревает в клеевом слое, «перекатывайте» её вдоль боковой кромки iPad, продолжая разделять клей.

Перед тем как убрать первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край передней панели, чтобы клей не приклеился обратно.

Снова нагрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют особой осторожности.

Антенна Wi-Fi крепится к нижнему правому краю задней панели iPad с помощью винтов и кабеля. Из-за ориентации антенны необходимо действовать с особой аккуратностью, чтобы не повредить её окончательно.

Вам нужно будет отсоединить клей, фиксирующий антенну к передней панели, не повредив хрупкие элементы, соединяющие антенну с нижней частью iPad. Внимательно следуйте следующим шагам.

Проведите лопаткой вокруг нижнего правого угла iPad, открепляя клей в этой области.

Не вдвигайте лопатку дальше нижнего правого угла. Это может повредить антенну Wi-Fi.

На этом шаге необходимо перемещать лопатку вдоль нижнего правого края передней панели. Антенна Wi-Fi расположена очень близко к углу и может быть легко повреждена, если клей будет отсоединён неправильно.

Не вынимайте лопатку полностью из-под передней панели, а лишь немного её оттяните назад, чтобы около 3 мм кончика оставались под стеклом.

Перемещайте кончик лопатки вдоль нижнего края iPad, освобождая клей над антенной Wi-Fi.

После того как вы пройдёте антенну Wi-Fi (примерно 75 мм от правого края, или прямо рядом с кнопкой «Домой»), вставьте лопатку полностью.

Перемещайте лопатку вправо, освобождая клей, которым антенна прикреплена к передней панели.

Антенна соединена с нижней частью iPad посредством винтов и кабеля. Этот шаг позволяет отсоединить антенну от передней панели, чтобы при её удалении антенна не повредилась.

Продолжайте отсоединять клей вдоль нижнего края iPad, достаточно вытягивая лопатку, чтобы пройти вокруг кнопки «Домой», и повторно вставляя её на глубину 10 мм, как только лопатка пройдёт кнопку.

Если клей вдоль нижнего края остыл слишком сильно, повторно нагрейте iOpener, чтобы разогреть клей в рабочей зоне.

Не греть iOpener в микроволновой печи более чем на минуту за раз и всегда делайте перерыв не менее двух минут перед повторным нагревом.

Продолжайте отсоединять клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку не глубже 10 мм в этой области, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте лопатку вставленной под переднюю панель рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновой печи и поместите его на левый край iPad, чтобы начать разогрев клея в этом участке.

Перемещайте лопатку вдоль верхнего края iPad, слегка вытягивая её, чтобы пройти вокруг кронштейна фронтальной камеры.

Клей на этом участке очень плотный, поэтому может потребоваться значительное усилие. Действуйте аккуратно и медленно, следите за тем, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, поместите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, снова нагрейте его.

Если лопатка застревает в клее, «перекатывайте» её, как показано в шаге 9.

Продолжайте отсоединять клей вдоль верхнего края iPad и проведите лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства уберите iOpener с iPad. Однако, если клей всё ещё слишком липкий, повторно нагрейте iOpener и положите его на левый край, пока работаете.

Перемещайте лопатку вдоль левого края iPad, отсоединяя клей по мере продвижения. Клей здесь тонкий из-за наличия цифрового преобразователя по всей левой стороне. Убедитесь, что лопатка не вставлена слишком глубоко (не более 10 мм), чтобы не повредить цифровой преобразователь.

Кабель цифрового преобразователя расположен примерно в 50 мм от нижнего края iPad. Остановитесь, когда до нижнего края iPad останется около 60 мм.

Используя разделительный инструмент, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть шлейфа цифрового преобразователя расположена всего в ~1 дюйме (25 мм) от нижнего края iPad. Работайте осторожно и медленно, следя за тем, чтобы не повредить этот шлейф.

Используя один из разделительных инструментов, подденьте нижний правый угол iPad и возьмите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае вставьте инструмент под край iPad в месте, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держа iPad за верхний и нижний правые углы, поверните переднее стекло в сторону от корпуса iPad.

Следите за возможным остаточным клеем, и используйте разделительный инструмент, чтобы разрезать клей, удерживающий переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы очистить экран ЖК-дисплея от пыли и отпечатков пальцев перед установкой стекла.

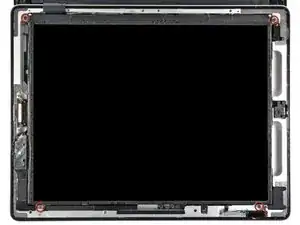

Выкрутите четыре винта Phillips длиной 2,0 мм, крепящих ЖК-дисплей к задней крышке.

Поднимите ЖК-дисплей за длинный край, расположенный ближе к кнопкам громкости, и поверните его из задней крышки.

Уложите ЖК-дисплей на переднюю панель, как показано на втором изображении.

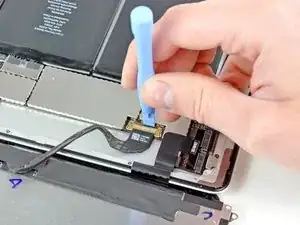

Краем пластикового инструмента поднимите металлическую фиксирующую скобу шлейфа дисплея, чтобы отключить его от разъёма на материнской плате.

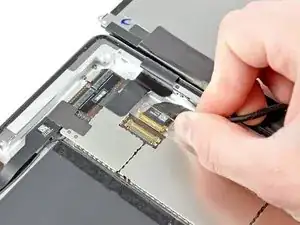

Вытяните шлейф дисплея из разъёма на материнской плате.

Не поднимайте разъём шлейфа дисплея вверх при его отключении.

Извлеките сборку ЖК-дисплея из iPad 2.

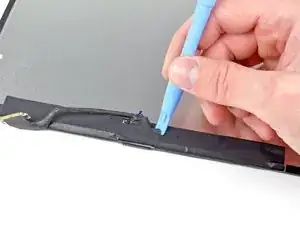

Удалите небольшую полоску чёрной ленты, закрывающую разъём шлейфа дисплея на ЖК-дисплее.

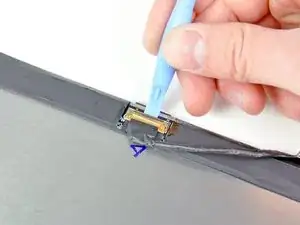

Краем пластикового инструмента поднимите металлическую фиксирующую скобу разъёма шлейфа дисплея.

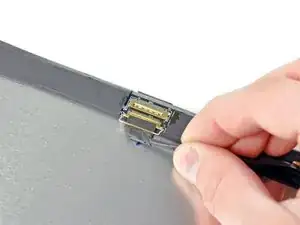

Вытяните шлейф дисплея прямо назад из разъёма и снимите его с ЖК-дисплея.

Не тяните шлейф дисплея вверх при отключении — это повредит разъём.
