Замена кабеля кнопок громкости и питания iPad 2 Wi‑Fi EMC 2415

Рекомендуем очистить микроволновую печь перед началом работы — загрязнения на дне могут прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для поворотных столов: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно коснуться.

В течение ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к взрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он кажется вздутым.

Если iOpener всё ещё слишком горяч в середине, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем разогревать снова. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячей центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если потребуется повторный разогрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст структурную прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако после повреждения стекла оно вероятно будет продолжать трескаться в процессе работы, и вам может понадобиться металлический монтажный инструмент, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК‑экран.

Ещё раз: поскольку при работе вы можете иметь дело с битым стеклом, настоятельно рекомендуется надевать защитные очки для защиты от разлетающихся осколков.

Разместите iOpener плоско вдоль правого края iPad, разглаживая его так, чтобы поверхность iOpener плотно прилегала к поверхности iPad.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad в кольце клея есть небольшой зазор, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабой точкой.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую острую часть инструмента, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы ввести заострённый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, при необходимости покачивая пластиковый монтажный инструмент взад‑вперёд.

Убедитесь, что вы размещаете инструмент в нужном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в зазор пластиковую лезвие‑пластину рядом с монтажным инструментом.

Удалите пластиковый монтажный инструмент из iPad и протолкните лезвие‑пластину дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, подогрейте iOpener заново и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните отвёртывать клей вдоль правого края iPad.

Проводите лезвием‑пластиной вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться серьёзное усилие. Работайте осторожно.

Если вы видите кончик лезвия‑пластины под передним стеклом, немного вытащите пластину наружу. Использование пластины на такой глубине не повредит ничего, но может оставить клей на ЖК‑экране.

Возможно, потребуется переместить разогретый iOpener обратно на правую кромку iPad по мере освобождения клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если монтажный медиатор застрял в клее, «прокатите» медиатор вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как удалить первый монтажный медиатор из нижнего угла iPad, вставьте второй медиатор под правую кромку переднего стекла, чтобы клей не слипся снова.

Снова разогрейте iOpener и переместите его к верхней кромке iPad.

Следующие несколько шагов требуют предельной осторожности.

Антенна Wi‑Fi прикреплена к нижней правой кромке задней крышки iPad с помощью винтов и кабеля. Из‑за ориентации антенны Wi‑Fi необходимо действовать осторожно, иначе можно нанести необратимый ущерб антенне.

Вам нужно будет освободить клей, удерживающий антенну на передней панели, не повредив деликатные детали, фиксирующие антенну внизу iPad. Тщательно следуйте следующим шагам.

Проведите монтажным медиатором вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите медиатор дальше нижнего правого угла. Вы можете повредить антенну Wi‑Fi, если сделаете это.

На этом шаге нужно перемещать монтажный медиатор вдоль нижней правой кромки передней панели. Антенна Wi‑Fi находится очень близко к углу и легко перерезается, если клей освобождается неправильно.

Не вынимайте медиатор полностью из‑под переднего стекла, а тяните его только немного, чтобы примерно 3 мм (1/8") кончика оставалось под стеклом.

Проведите кончиком монтажного медиатора по нижней кромке iPad, освобождая клей над антенной Wi‑Fi.

Когда вы пройдёте мимо антенны Wi‑Fi (примерно 75 мм (3") от правой кромки, или прямо рядом с кнопкой «Домой»), снова введите монтажный медиатор на полную глубину.

Сдвиньте медиатор вправо, освобождая клей, прикрепляющий антенну Wi‑Fi к переднему стеклу.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней кромки iPad, вынимая монтажный медиатор достаточно далеко, чтобы обойти кнопку «Домой», и снова вводя его на глубину 10 мм (1/2") после того, как медиатор пройдет мимо кнопки.

Если клей вдоль нижней кромки слишком остыл, разогрейте iOpener, чтобы прогреть клей в рабочей зоне.

Не разогревайте iOpener более одной минуты за раз и всегда давайте по крайней мере две минуты перед повторным разогревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

На моделях iPad 4 вставляйте медиатор в этой области на максимальную глубину 10 мм (1/2"), чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажный медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Снова разогрейте iOpener в микроволновой печи и установите его на левую кромку iPad, чтобы начать прогрев клея в этой секции.

Проведите монтажным медиатором вдоль верхней кромки iPad, вынимая его немного, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень толстый, и может потребоваться значительная сила. Работайте осторожно и медленно, чтобы не соскользнуть и не пораниться или не повредить iPad.

Если клей слишком остыл, снова положите iOpener на верхнюю кромку и продолжайте работу. Если iOpener остыл слишком сильно, разогрейте его снова.

Если монтажный медиатор застревает в клее, «прокатите» медиатор, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхней кромки iPad и проведите монтажным медиатором вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства снимите iOpener с iPad. Однако если клей всё ещё довольно липкий, снова разогрейте iOpener и положите его на левую кромку в процессе работы.

Проведите монтажным медиатором вдоль левой кромки iPad, освобождая клей по мере продвижения. Клей здесь тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что медиатор не введён слишком глубоко (максимум 10 мм / 1/2"), чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя находится примерно в 50 мм (2") от нижней части iPad. Прекратите движение медиатора, когда окажетесь примерно в 60 мм (2.25") от нижней кромки iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В таком случае подденьте медиатором край iPad в том месте, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от iPad.

Остерегайтесь остатков клея и используйте медиатор, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При повторной сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Снимите четыре винта Phillips 2.0 мм, крепящие ЖК‑дисплей к задней крышке.

Шлейфы передней панели подключены под ЖК‑экраном. Чтобы получить к ним доступ, временно откиньте ЖК‑дисплей в сторону.

Будьте очень осторожны при перемещении ЖК‑дисплея и не пытайтесь полностью снять его с iPad — кабель передачи данных экрана останется подключённым, пока он повернут.

Поднимите ЖК‑дисплей за длинную кромку, ближайшую к кнопкам громкости, и аккуратно откиньте его из задней крышки — как страницу в книге.

Положите ЖК‑дисплей лицевой стороной вниз на переднюю панель.

Осторожно снимите резиновую накладку с металлического фиксаторa камеры и извлеките её из iPad 2.

Удалите следующие два винта:

Один винт Phillips 3.3 мм

Один винт Phillips 2.1 мм

Поднимите металлическую прижимную скобу вертикально вверх из её гнезда в задней панели.

При замене тыльной камеры убедитесь, что маленькая термопрокладка прикреплена к металлической прижимной скобе, как показано на третьем изображении.

Используйте пластиковый лопатку, чтобы поддеть разъём тыльной камеры и отсоединить его от платы управления.

Снимите тыльную камеру.

Удалите следующие винты с кабеля блока кнопок громкости/питания:

Два винта Phillips #000 2.5 мм под углом 45º, фиксирующие кнопку питания.

Два винта Phillips #000 5 мм

Один винт Phillips #000 2 мм под углом 45º.

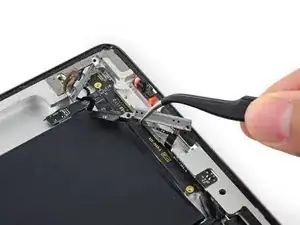

Снимите металлическую планку, удерживающую переключатель блокировки поворота/режим без звука.

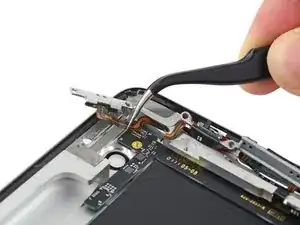

Выведите кабель кнопки питания из выемки в задней крышке и отогните в сторону.

В шлейфе содержится механическая кнопка, которая должна соединяться с пластиковой крышкой кнопки, оставшейся в корпусе.

Снимите кнопку сна/питания из задней крышки.

Обратите внимание на ориентацию при сборке — металлическая пружинная планка должна падать в сторону задней части корпуса.

Используйте центральное отверстие для винта кронштейна управления громкостью, чтобы поддеть его и наклонить к краю корпуса, затем вытащите из выемки.

Не снимайте кронштейн полностью, так как он всё ещё прикреплён к шлейфу кнопок.

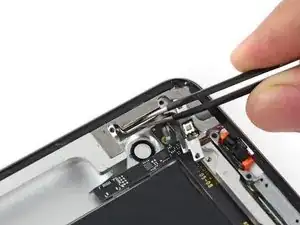

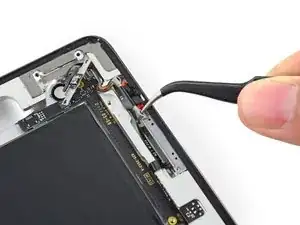

Осторожно отделите часть шлейфа с кнопкой питания от задней крышки.

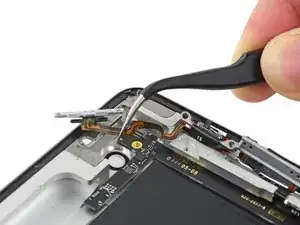

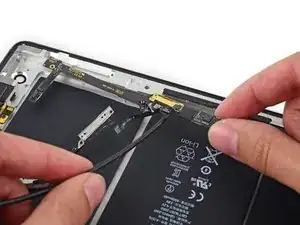

Осторожно поднимите шлейф между кнопкой питания и качелькой громкости от задней крышки.

Отогните шлейф внутрь задней крышки, но не пытайтесь его снять, так как он всё ещё подключён к верхней плате.

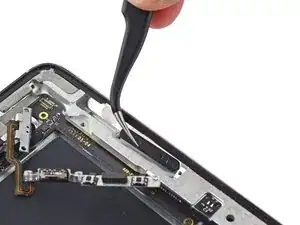

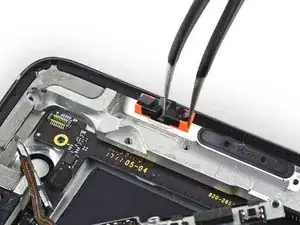

Снимите переключатель блокировки поворота/режим без звука из задней крышки.

Обратите внимание на ориентацию при сборке. Механический переключатель также должен правильно сцепляться с крышкой кнопки; убедитесь, что они корректно взаимодействуют.

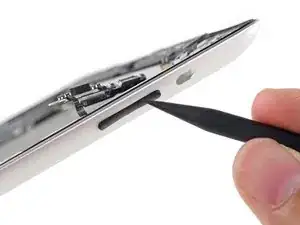

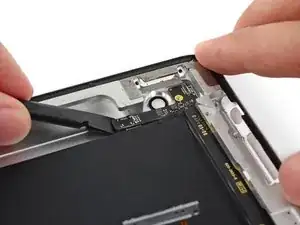

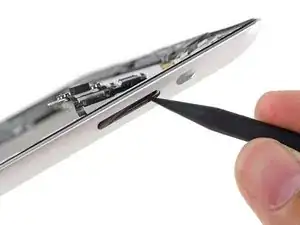

Используйте кончик лопатки, чтобы сдвинуть качельку громкости внутрь задней крышки.

Снимите качельку громкости из задней крышки.

Используйте острый конец инструмента для открытия, чтобы аккуратно отслоить датчик пробуждения/сна Smart Cover от задней крышки.

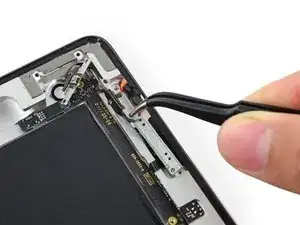

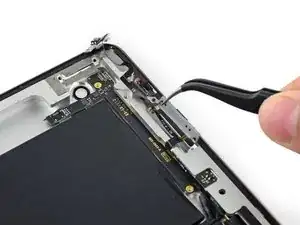

Осторожно отведите часть кабеля с качелькой регулировки громкости от задней крышки.

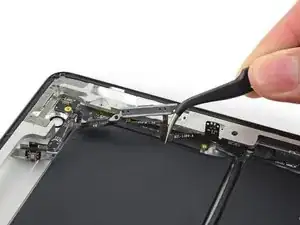

Аккуратно отслоите последнюю вертикальную часть от задней крышки.

Не снимайте кабель полностью — кабель по-прежнему прикреплён через разъём, зафиксированный лентой на верхней плате компонентов.

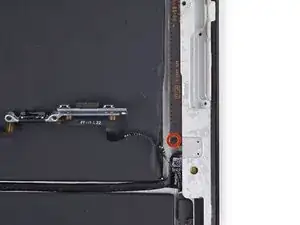

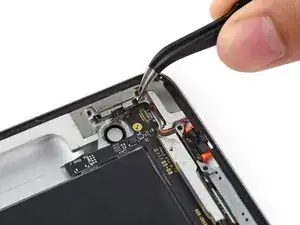

Удалите один винт Phillips #000 длиной 2 мм с нижнего конца верхней платы компонентов.

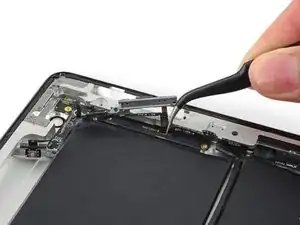

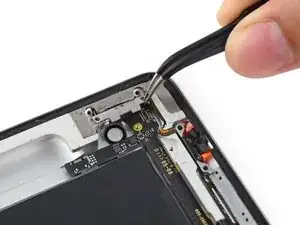

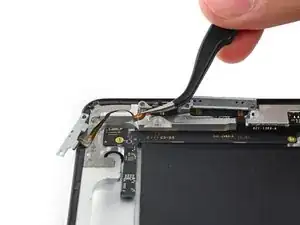

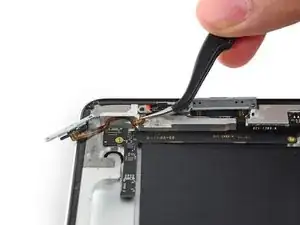

С помощью пинцета удалите пенопластовый блок, расположенный между задней крышкой и верхней платой компонентов.

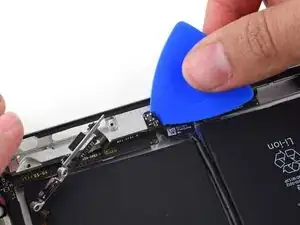

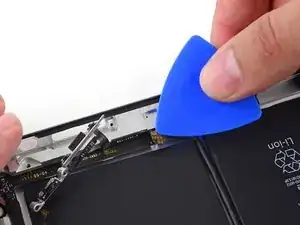

Вставьте лопатку под конец верхней платы компонентов и аккуратно сдвиньте её в сторону качельки громкости, чтобы оторвать плату от клея.

Будьте очень осторожны, чтобы не согнуть плату слишком сильно и не поцарапать её о верхнюю часть задней крышки.

Вставьте лопатку под верхний левый край верхней платы компонентов и поднимите её с клея.

Будьте очень осторожны, чтобы не поцарапать плату о верхнюю часть задней крышки.

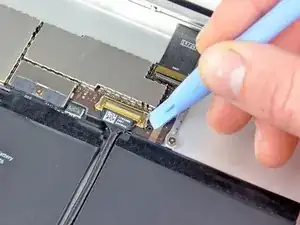

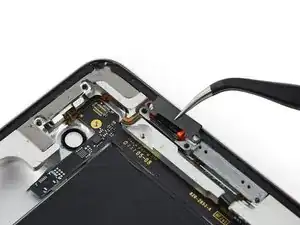

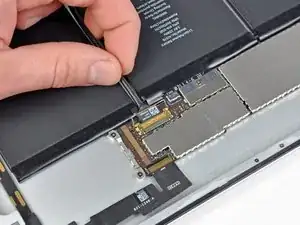

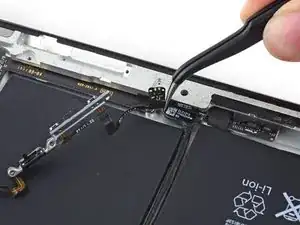

Поднимите фиксирующую планку, удерживающую разъём кабеля верхней платы компонентов.

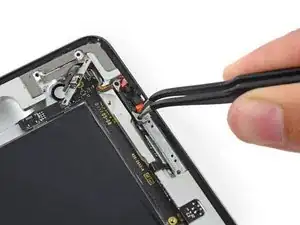

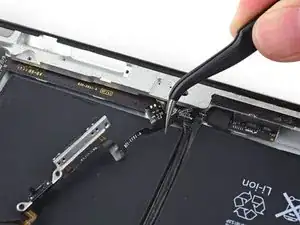

Вытяните разъём прямо из его посадочного места на плате логики.

Не тяните кабель вверх при отключении.

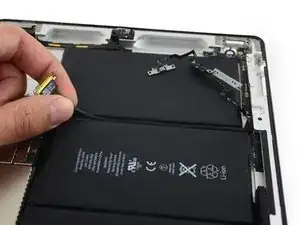

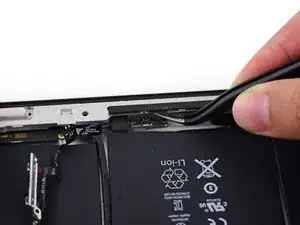

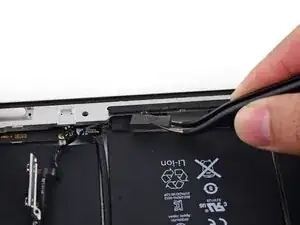

Поднимите конец кабеля верхней платы компонентов с клея, приклеивающего его к задней крышке.

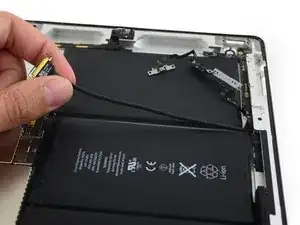

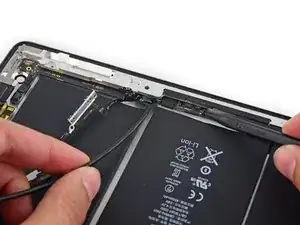

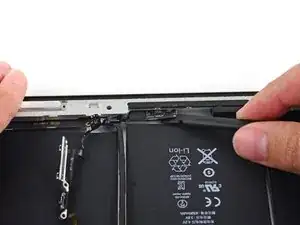

Чтобы снять верхнюю плату компонентов, тяните её кабель осторожно, одновременно поднимая плату настолько, чтобы она прошла мимо аккумулятора, но не настолько высоко, чтобы поцарапаться о заднюю крышку. Действуйте медленно и аккуратно.

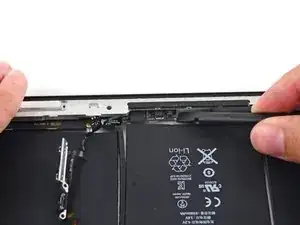

Вставьте наконечник лопатки под верхнюю плату компонентов, чтобы слегка приподнять её.

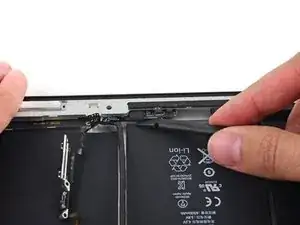

Поднимите плату и вытяните её из пространства между аккумулятором и окантовкой задней крышки.

Снимите верхнюю плату компонентов.

При обратной сборке подключите кабель антенны GPS на этом этапе. Используйте пинцет и работайте аккуратно. Также рекомендуется вставить и навить (но не затягивать) винт Phillips #000 длиной 2 мм в нижний конец верхней платы компонентов. Затягивайте только после того, как все винты верхней платы компонентов будут вставлены и навинчены.

Отклейте ленту, покрывающую разъём кабеля кнопок, от верхней платы компонентов.

Поднимите разъём кабеля кнопок прямо вверх с его посадочного места на верхней плате компонентов.

Если ваша запасная деталь поставляется с прикреплёнными металлическими скобами кнопок, вы можете пропустить следующие шаги.

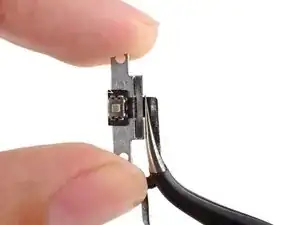

Отклейте кнопку питания от её крепления.

Запомните ориентацию и расположение клея для последующей сборки.

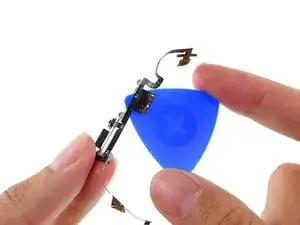

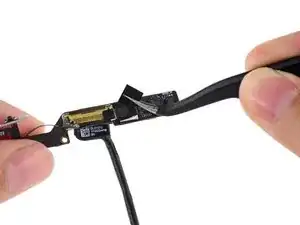

Вставьте острый конец инструмента для открытия между переключателем блокировки поворота/беззвучным режимом и его скобой, чтобы разрезать клей в этой области.

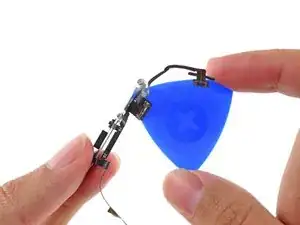

Просуньте инструмент для открытия под оставшуюся часть переключателя блокировки поворота/беззвучного режима, чтобы отслоить его от скобы кнопки.

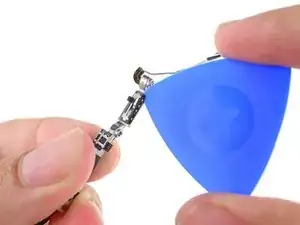

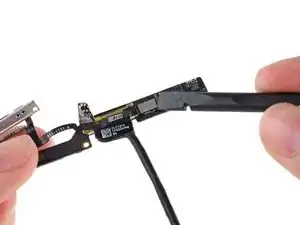

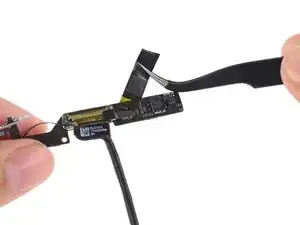

Используйте острый конец инструмента для открытия, чтобы отслоить механические кнопки регулировки громкости от скобы.

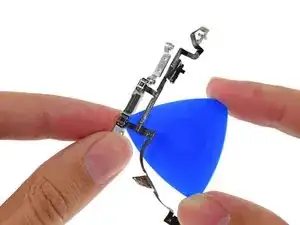

Снимите узел кабеля кнопок со скобы кнопок.
