Замена порта Mini-USB в Huawei Ideos S7 Slim

Поместите планшет на ровную чистую поверхность, чтобы защитить экран.

Сдвиньте большую часть задней крышки, чтобы снять её с планшета.

Это откроет отсек с аккумулятором.

Поднимите аккумулятор пальцем.

Убедитесь, что вы используете паз у нижней части устройства, как показано. Попытки поднять аккумулятор в другом месте не сработают и могут повредить аккумулятор или устройство.

С помощью пластикового инструмента для вскрытия аккуратно отожмите верхнюю часть корпуса, проводя инструмент вдоль всех трёх сторон.

Снимите девять чёрных винтов Torx 2.5 мм с шестигранной головкой T5. Аккуратно положите их на магнитный коврик.

С помощью пластикового инструмента для вскрытия аккуратно отожмите заднюю панель с каждой стороны планшета.

С помощью крестовой отвертки Phillips #00 удалите следующие винты:

Четыре серых винта Phillips 5 мм на плате логики.

Один из 5 мм винтов скрыт под круглой белой лентой в центре платы логики.

Семь маленьких серых винтов Phillips 3 мм (четыре с одной стороны, три с другой) из чёрной боковой крышки.

Отключите пять кабелей, подключённых к плате логики, затем аккуратно извлеките плату логики из корпуса.

При пайке выполняйте работу в хорошо проветриваемом помещении и используйте защитные очки.

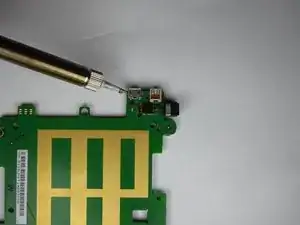

Разогрейте припой у порта mini‑USB.

Удалите расплавленный припой с помощью присоски для припоя или оплётки для удаления припоя.

Замените старый порт mini‑USB на новый, припаяв его новым припоем.

Дайте остыть, затем вставьте плату логики обратно в планшет.
