Замена разъёма зарядки HTC Flyer

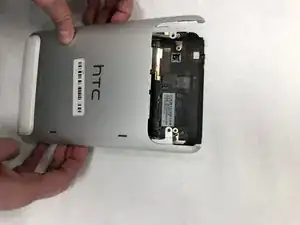

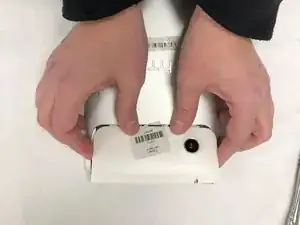

Снимите белую часть верхней крышки, как показано. Нажмите на неё, чтобы сдвинуть и снять, используя только пальцы. Будьте внимательны, чтобы не сломать защёлки, удерживающие её при снятии.

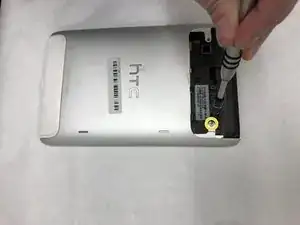

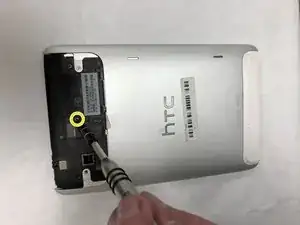

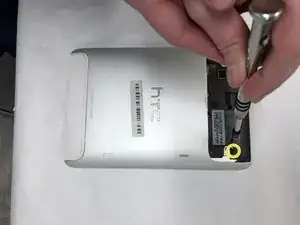

Удалите пять винтов Torx T5.

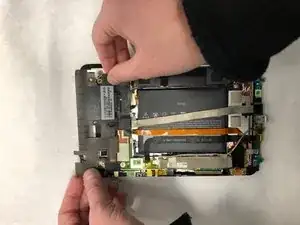

Снимите заднюю рамку полностью. Совет: приклейте кнопку громкости к рамке перед снятием, так как кнопка громкости выпадет.

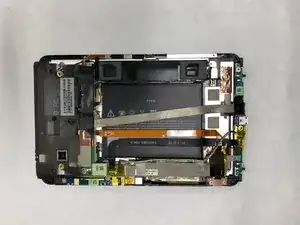

Снимите пластиковую верхнюю крышку материнской платы.

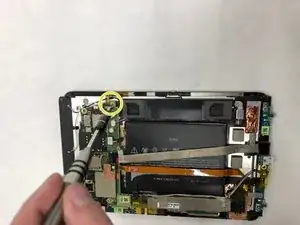

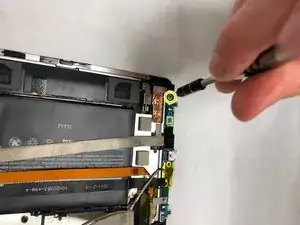

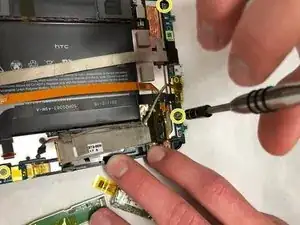

Удалите четыре винта Torx T5.

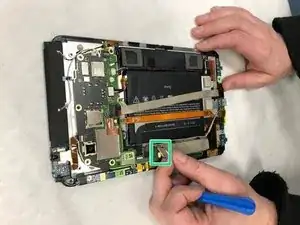

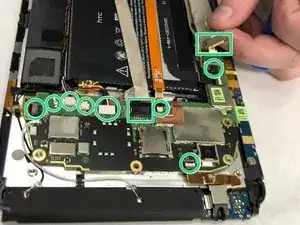

Отключите двенадцать разъёмов.

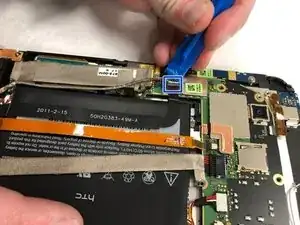

Освободите гибкий сенсорный кабель дисплея. Он удерживается защёлками. Используйте безопасный инструмент для поддевания, чтобы отщёлкнуть его. Обратите внимание, что он по-прежнему будет подключён к основанию и материнской плате.

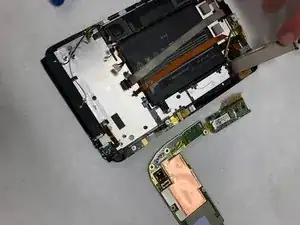

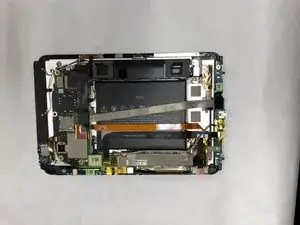

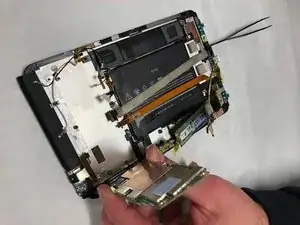

Поверните материнскую плату и гибкий экран влево.

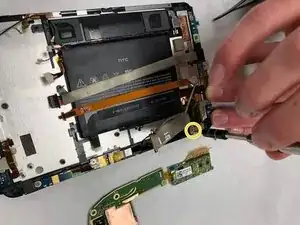

Отсоедините два кабеля файлов, прикреплённых к материнской плате.

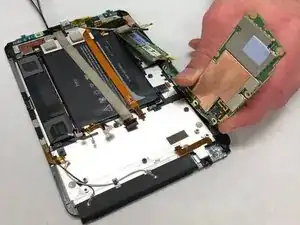

Снимите материнскую плату. Обратите внимание, что гибкий экран при этом снят не будет и останется прикреплённым к корпусу планшета.

Снимите материнскую плату. Обратите внимание, что гибкий экран при этом снят не будет и останется прикреплённым к корпусу планшета.

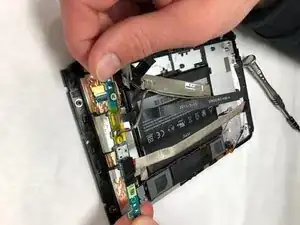

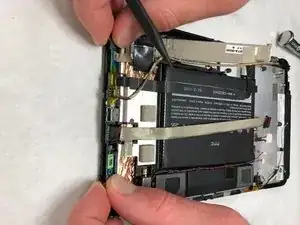

Снимите гибкий кабель док-порта. Он будет переплетён с другими кабелями, поэтому при снятии аккуратно обращайтесь, чтобы не порвать его.
